  5. СХЕМА ТОРМОЗНОГО ТРУБОПРОВОДА

СХЕМА ТОРМОЗНОГО ТРУБОПРОВОДА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

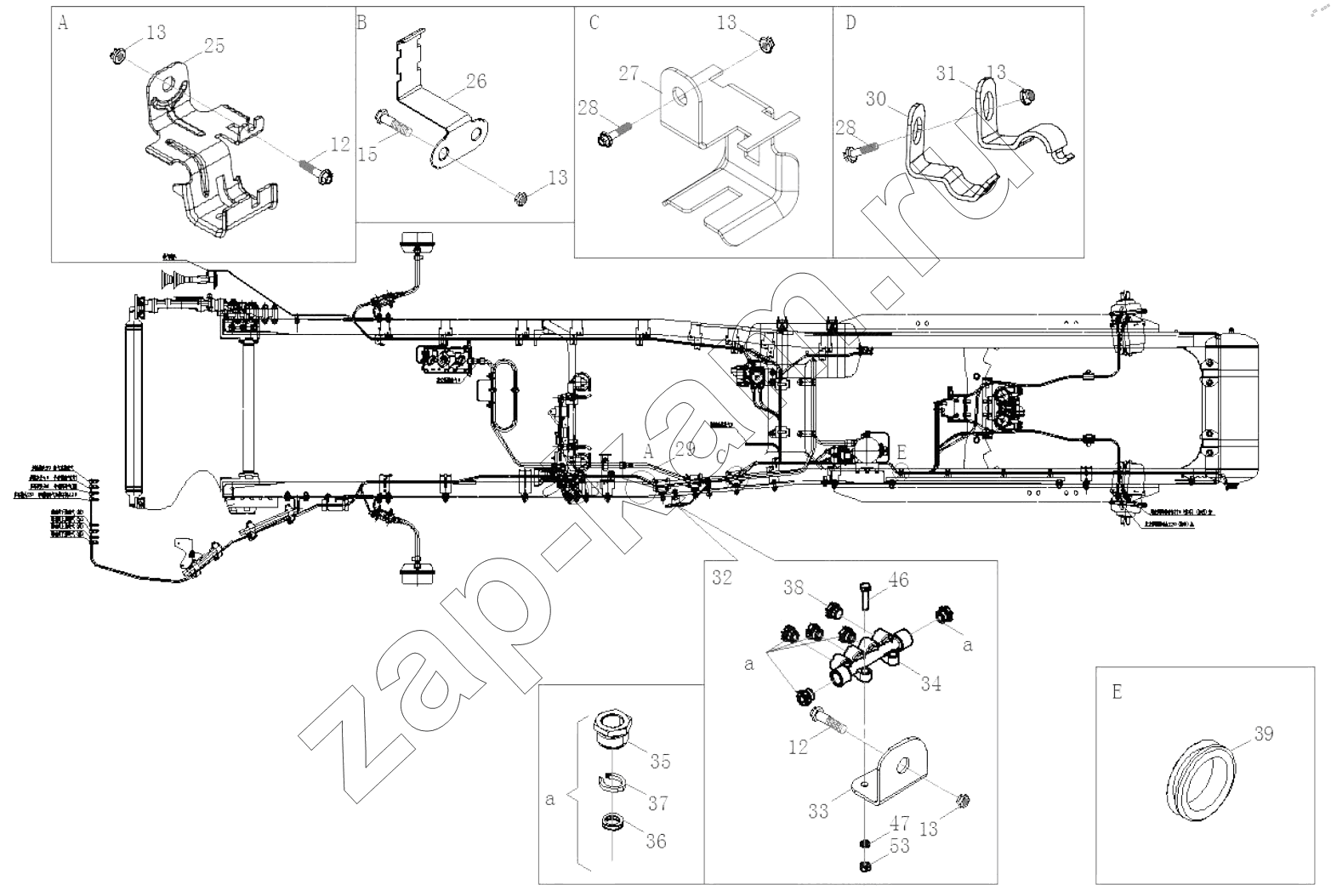

Схема/чертеж: СХЕМА ТОРМОЗНОГО ТРУБОПРОВОДА / FAW CA4180 (P77K25E5)
12
12
13
13
13
13
13
15
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
46
47
53
Поз. Артикул Название детали Кол-во Цена
1 3506426-52C/C Кронштейн для пучка трубобровода 2; -
2 CQ1461230 Комбинированный болт 8; -
3 CQ34012 Гайка 8; -
4 T67437676 Пластмассовый хомут 10; -
5 3506100-2197/C Пучок трубопровода в сборе 1; -
6 3506450-2000/E Кронштейн пучка труб на передней стенке в сборе 1; -
7 3506445-2000/F Кронштейн пучка труб на передней стенке в сборе 1; -
8 CQ1460820 Установочное место для болта 6; -
9 CQ34008 Гайка 13; -
10 CQ1460840 Комбинированный болт 4; -
11 3506453-2000/B Зажим 4; -
12 Q1841435 Шестигранный фланцевый болт 6; -
13 CQ32614 Гайка 38; -
14 3506423-2000/D Кронштейн для пучка труб 1; -
15 Q1841430 Фланцевый болт с шестигранной головкой 7; -
16 3506107-2000/C Подкладка воздуховода 2; -
17 3506422-2000/E Кронштейн для пучка труб 3; -
18 3506205-2006/C Середний воздуховод в сборе — от воздушного компрессора к локу управления подачей воздуха 1; -
19 3506433-2000/C Двухтрубный хомут 4; -
20 CQ1460640 Сборочный болт 4; -
21 CQ34006 Шестигранная гайка 4; -
22 3506208-2000/B Втулка воздуховода 7; -
23 3506226-2000/B Зажим 6; -
24 Q1840825 Болт 9; -
25 3724689-2000/C Кронштейн жгута проводов шасси 4; -
26 3506427-2000/D Кронштейн для пучка труб 1; -
27 3506429-2000/B Кронштейн для пучка труб 2; -
28 Q1841445 Шестигранный фланцевый болт 10; -
29 3506210-2006/C Задний воздуховодв сборе 1; -
30 3506441-2000/C Кронштейн 1; -
31 3506442-2000/C Кронштейн 1; -
32 3506330-2000/A Вспомогательный модуль подачи воздуха с кронштейном в сборе 1; -
33 3506331-2000/A Кронштейн вспомогательного модуля подачи воздуха 1; -
34 3506345-1500/B Вспомогательный модуль подачи воздуха в сборе 1; -
35 3506420-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 5; -
36 3506413-1500/C Уплотнительное кольцо специального сечения 5; -
37 3506417-1500/C Соединительный хомут 5; -
38 3506435-1500/B Заглушка 1; -
39 3506108-73A/C Подкладка воздуховода 3; -
40 3724657-2000/F Универсальная опора 4; -
41 3506032-2006/A Кронштейн 2; -
42 3506441-2001/C Кронштейн для пучка труб 3; -
43 3506442-2001/C Зажим пучка труб 2; -
44 3506433-2039/A Кронштейн для пучка труб 1; -
45 Q1851225 Шестигранный фланцевый болт толстый стержень 2; -
46 CQ1500520 Болт с шестигранной головкой 2; -
47 Q40305 Пружинная шайба 2; -
48 3506200A2031/D Пучок труб заднего моста в сборе 1; -
49 3506300A2001/C Пучок труб в сборе 1; -
50 3506030-60A/B Тормозной шланг переднего тормоза в сборе 2; -
51 3515013-93/A Уплотнительный соединитель трубы 2; -
52 CQ72316T5 Уплотнительное кольцо 2; -
53 CQ34005 Гайка 2; -
