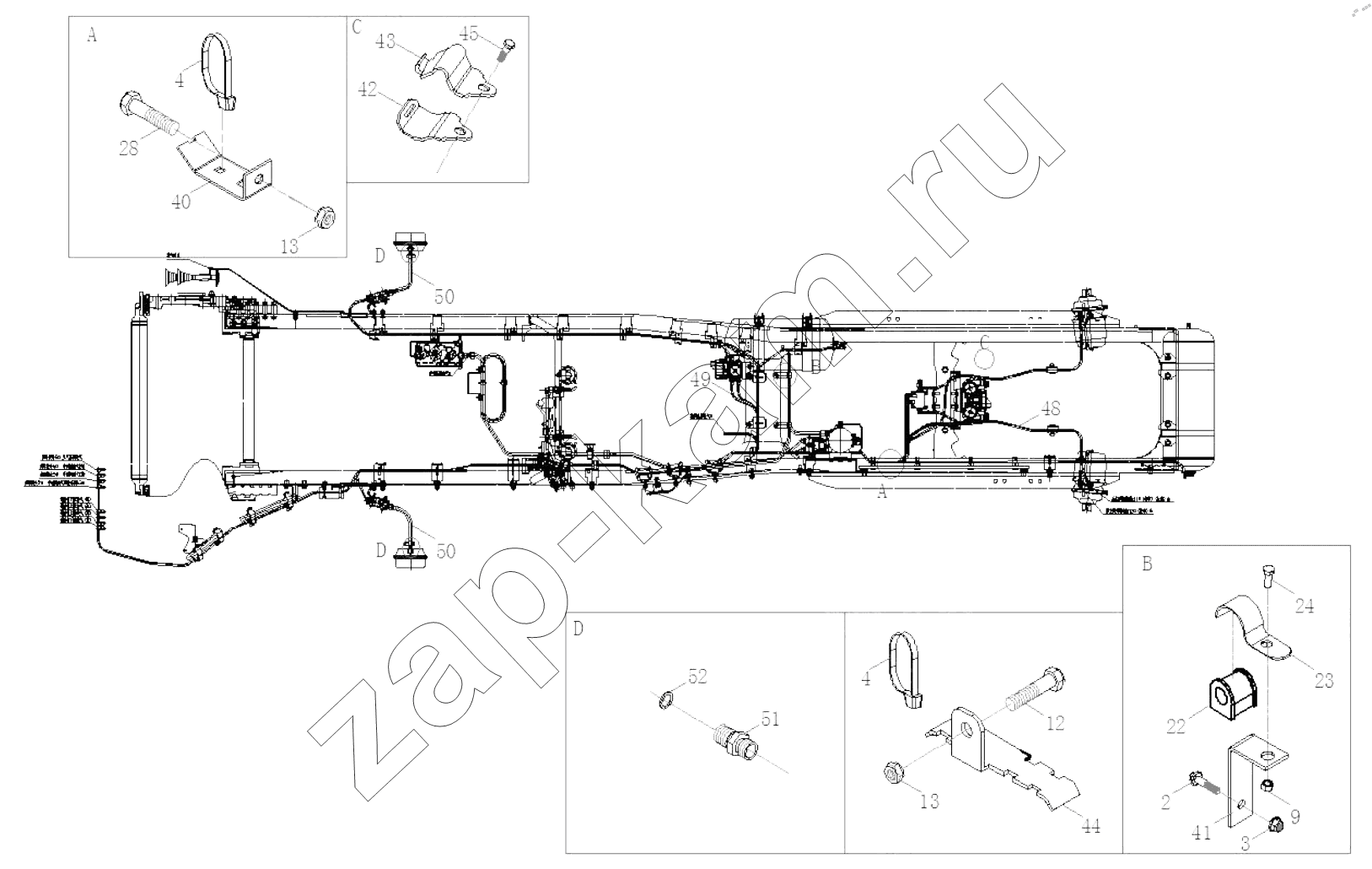

СХЕМА ТОРМОЗНОГО ТРУБОПРОВОДА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
4
9
12
13
13
22
23
24
28
40
41
42
43
44
45
48
49
50
50
51
52
Поз. Артикул Название детали Кол-во
1 3506426-52C/C Кронштейн для пучка трубобровода 2;
2 CQ1461230 Комбинированный болт 8;
3 CQ34012 Гайка 8;
4 T67437676 Пластмассовый хомут 10;
5 3506100-2197/C Пучок трубопровода в сборе 1;
6 3506450-2000/E Кронштейн пучка труб на передней стенке в сборе 1;
7 3506445-2000/F Кронштейн пучка труб на передней стенке в сборе 1;
8 CQ1460820 Установочное место для болта 6;
9 CQ34008 Гайка 13;
10 CQ1460840 Комбинированный болт 4;
11 3506453-2000/B Зажим 4;
12 Q1841435 Шестигранный фланцевый болт 6;
13 CQ32614 Гайка 38;
14 3506423-2000/D Кронштейн для пучка труб 1;
15 Q1841430 Фланцевый болт с шестигранной головкой 7;
16 3506107-2000/C Подкладка воздуховода 2;
17 3506422-2000/E Кронштейн для пучка труб 3;
18 3506205-2006/C Середний воздуховод в сборе — от воздушного компрессора к локу управления подачей воздуха 1;
19 3506433-2000/C Двухтрубный хомут 4;
20 CQ1460640 Сборочный болт 4;
21 CQ34006 Шестигранная гайка 4;
22 3506208-2000/B Втулка воздуховода 7;
23 3506226-2000/B Зажим 6;
24 Q1840825 Болт 9;
25 3724689-2000/C Кронштейн жгута проводов шасси 4;
26 3506427-2000/D Кронштейн для пучка труб 1;
27 3506429-2000/B Кронштейн для пучка труб 2;
28 Q1841445 Шестигранный фланцевый болт 10;
29 3506210-2006/C Задний воздуховодв сборе 1;
30 3506441-2000/C Кронштейн 1;
31 3506442-2000/C Кронштейн 1;
32 3506330-2000/A Вспомогательный модуль подачи воздуха с кронштейном в сборе 1;
33 3506331-2000/A Кронштейн вспомогательного модуля подачи воздуха 1;
34 3506345-1500/B Вспомогательный модуль подачи воздуха в сборе 1;
35 3506420-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 5;
36 3506413-1500/C Уплотнительное кольцо специального сечения 5;
37 3506417-1500/C Соединительный хомут 5;
38 3506435-1500/B Заглушка 1;
39 3506108-73A/C Подкладка воздуховода 3;
40 3724657-2000/F Универсальная опора 4;
41 3506032-2006/A Кронштейн 2;
42 3506441-2001/C Кронштейн для пучка труб 3;
43 3506442-2001/C Зажим пучка труб 2;
44 3506433-2039/A Кронштейн для пучка труб 1;
45 Q1851225 Шестигранный фланцевый болт толстый стержень 2;
46 CQ1500520 Болт с шестигранной головкой 2;
47 Q40305 Пружинная шайба 2;
48 3506200A2031/D Пучок труб заднего моста в сборе 1;
49 3506300A2001/C Пучок труб в сборе 1;
50 3506030-60A/B Тормозной шланг переднего тормоза в сборе 2;
51 3515013-93/A Уплотнительный соединитель трубы 2;
52 CQ72316T5 Уплотнительное кольцо 2;
53 CQ34005 Гайка 2;
