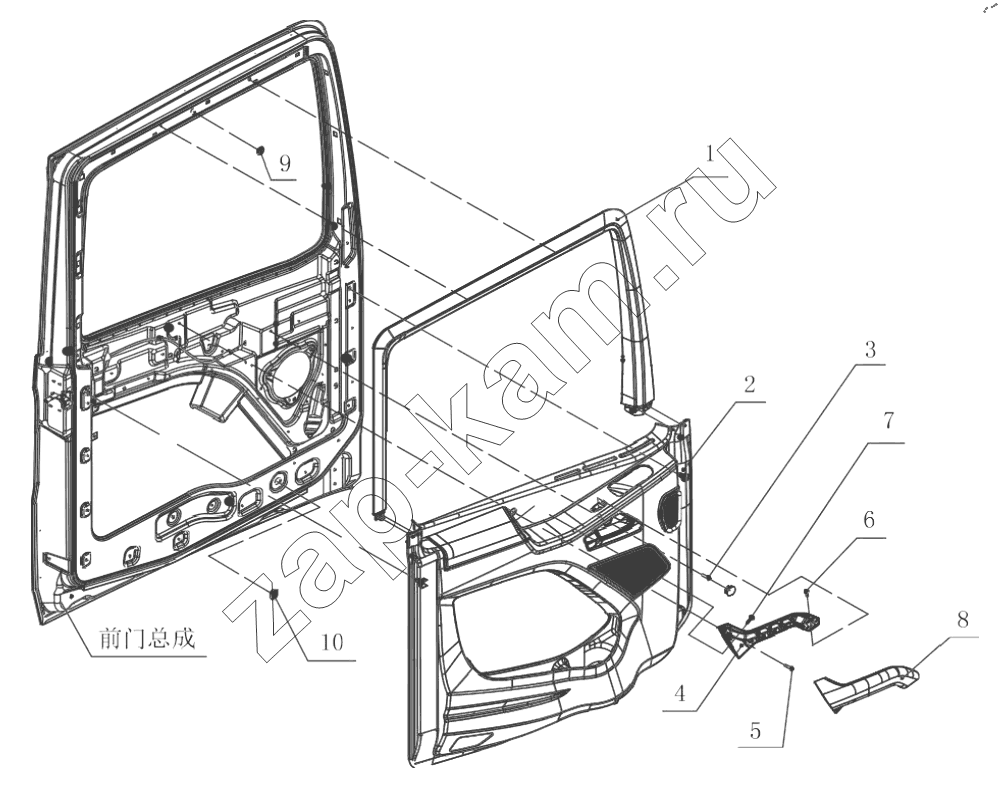

СХЕМА ВНУТРЕННЕЙ ОТДЕЛКИ ПЕРЕДНЕЙ ДВЕРИ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
6
7
8
8
9
10
Поз. Артикул Название детали Кол-во
1 6102151AB90/C Защите рамы левого переднего окна 1;
1 6102152-B90-C00/E Защите рамы правого переднего окна 1;
2 6102015-B90-C00/E Панель внутренней электрической отделки передней левой двери в сборе 1;
2 6102020-B90-C00/E Панель внутренней электрической отделки передней правой двери в сборе 1;
3 Q215B0625T1F62(HB) Винт поддона с приподнятой головкой с внутренним шестигранником 2;
4 6102083-B90-C00/D Кабель левой передней двери в сборе 1;
4 6102084-B90-C00/D Кабель правой передней двери 1;
5 Q215B0625T1F62(HB) Винт поддона с приподнятой головкой с внутренним шестигранником 2;
6 Q215B0616T1F62(HB) Винт поддона с приподнятой головкой с внутренним шестигранником 2;
7 CQ2234216F6 Саморез с шестигранной головкой 2;
8 6102091-B90-C00/D Табличка кабеля левой передней двери 1;
8 6102092-B90-C00/D Табличка кабеля правой передней двери 1;
9 5302808-A01/B Кольцевая заглушка 2;
10 5109616-A01/B Кольцевая заглушка 2;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
