  5. СХЕМА ВСПОМОГАТЕЛЬНОГО ВОЗДУШНОГО РЕЗЕРВУАРА

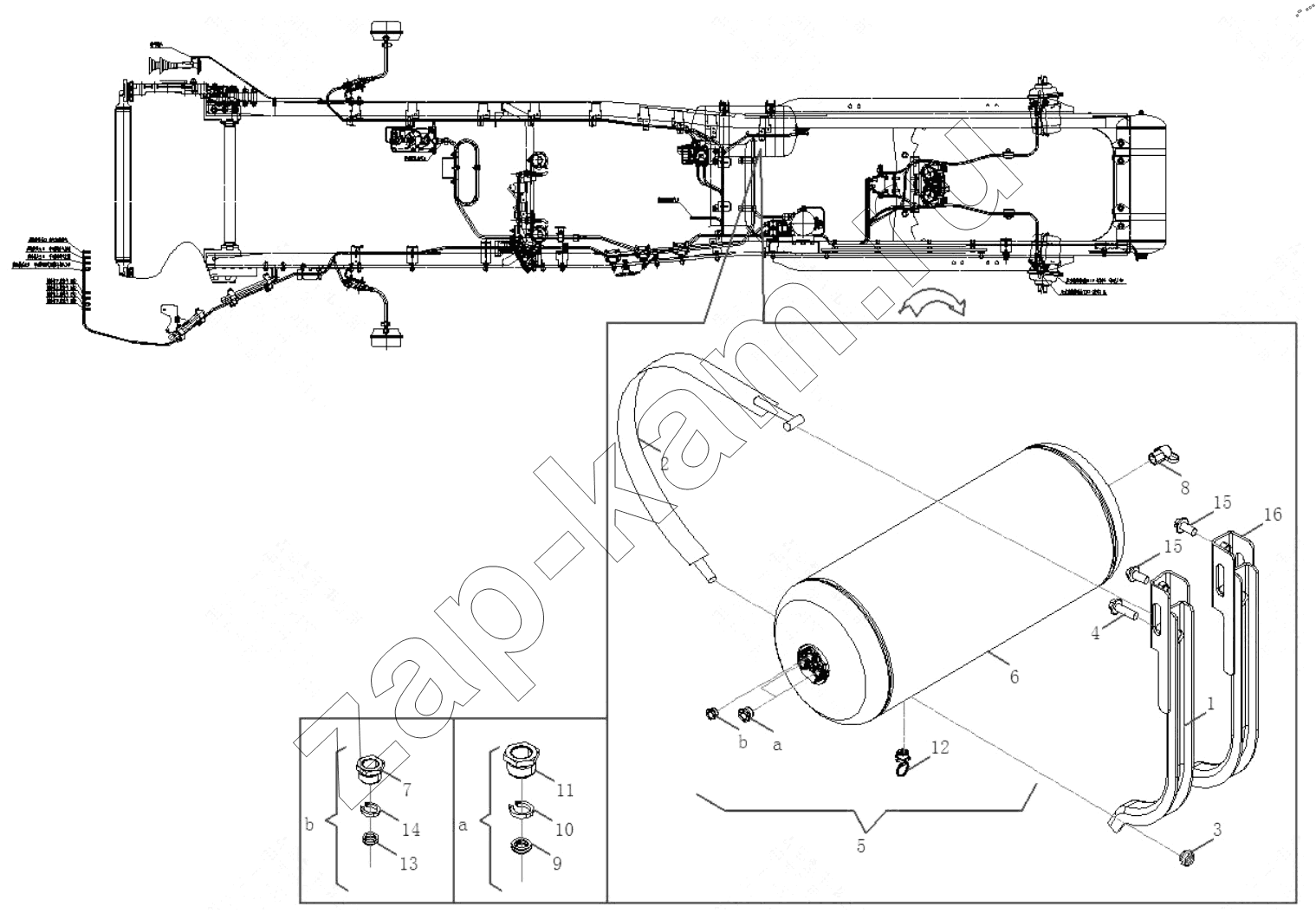

СХЕМА ВСПОМОГАТЕЛЬНОГО ВОЗДУШНОГО РЕЗЕРВУАРА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
Поз. Артикул Название детали Кол-во
1 3513065-2001/E Кронштейн дополнительного воздушного резервуара в сборе 1;
2 3513085A2001/A Крепежная лента дополнительного воздушного резервуара в сборе 2;
3 CQ32610 Шестигранная гайка 2;
4 Q1841440T Шестигранный фланцевый болт 2;
5 3513050-2036/A Воздушный резервуар с соединительным узлом 1;
6 3513020-2001/B Резервуар хранения воздуха в сборе 1;
7 3506410-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 1;
8 3513150-1500/C Детекторный соединитель 1;
9 3513403-1500/C Уплотнительное кольцо специального сечения 2;
10 3513407-1500/C Соединительный хомут 2;
11 3513410-1500/B Резьбовая втулка 2;
12 3513100-1500/B Сливной водяной кран в сборе 1;
13 3506403-1500/C Уплотнительное кольцо специального сечения 1;
14 3506407-1500/C Стопорное кольцо 1;
15 Q1841430T Шестигранный фланцевый болт толстый стержень 2;
16 3513075-2051/A Кронштейн дополнительного воздушного резервуара в сборе 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
