СХЕМА ВЫХЛОПНОЙ СИСТЕМЫ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

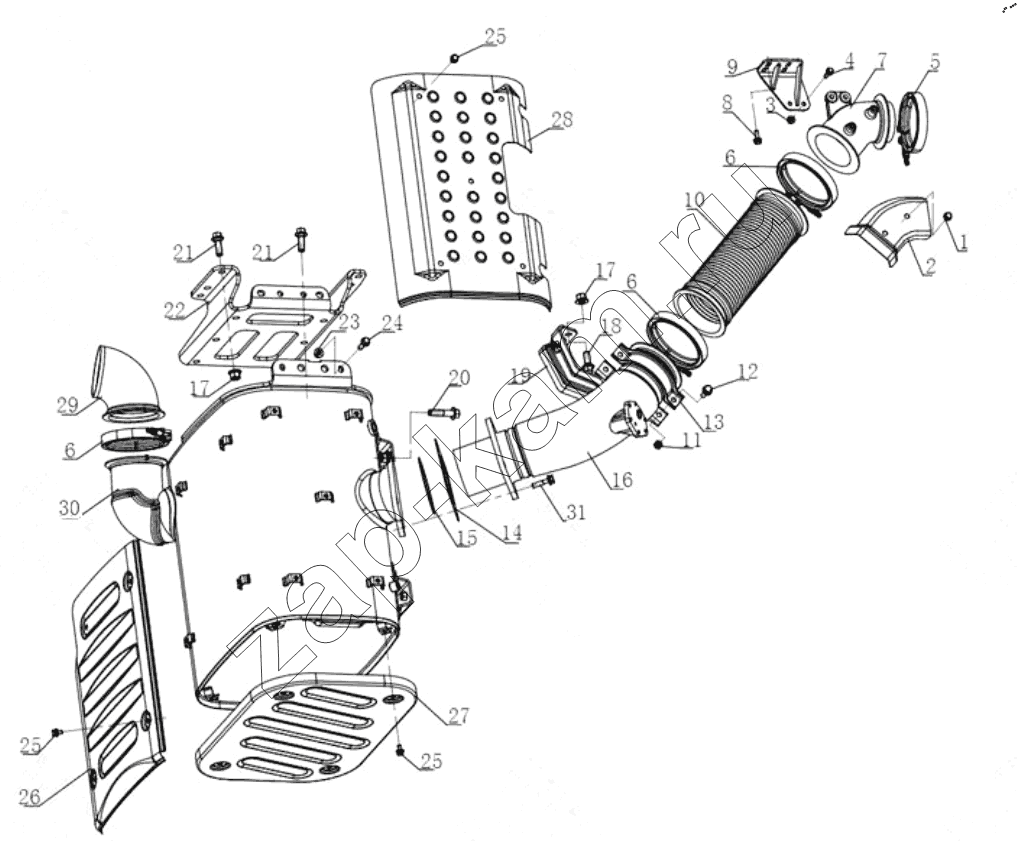

Схема/чертеж: СХЕМА ВЫХЛОПНОЙ СИСТЕМЫ / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
25
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 CQ1460816 Болт 2; -
2 1203073-2000/D Теплоизоляционная крышка 1; -
3 CQ32608 Шайба 2; -
4 Q1840830 Болт 2; -
5 1203075-50A/E Соединительный хомут в сборе 1; -
6 1203075-55A/C Хомут приемной трубы 3; -
7 1203071-2000/E Соединительная труба 1; -
8 CQ1460825 Болт 4; -
9 1203065-2000/D Кронштейн для шланга в сборе 1; -
10 1203040-1522-C00/B Гофра выхлопной системы 1; -
11 CQ32610 Шестигранная гайка 2; -
12 CQ1461035 Комбинированный болт 2; -
13 1203041-2000/A Кронштейн воздухозаборника 1; -
14 1203025A58H/A Прокладка в сборе 1; -
15 1203025-58H/A Прокладка в сборе 1; -
16 1203515A2000/C Выхлопная труба средняя часть 1; -
17 CQ32614 Гайка 5; -
18 Q1841435 Шестигранный фланцевый болт 2; -
19 1203045-2000/E Кронштейн воздухозаборника в сборе 1; -
20 Q1841460 Шестигранный фланцевый болт 2; -
21 Q1841440T Шестигранный фланцевый болт 9; -
22 1203050-2000/F Кронштейн заднего процессора в сборе 1; -
23 CQ34010 Гайка 2; -
24 Q1841035 Болт М10x35 2; -
25 CQ1460816F38 Сборочный болт 13; -
26 1204048-2000/E Теплоизоляционная крышка 1; -
27 1204028-2000/D Теплоизолирующий кожух нейтрализатора газов 1; -
28 1204038-2000/F Верхняя теплоизоляционная крышка заднего процессора 1; -
29 1203080-2000/B Угловое колено выхлопной системы 1; -
30 1208010A2000-C00/B Устройство рециркуляции отработавших газов 1; -
31 CQ1461045 Комбинированный болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
