СИСТЕМА ПОДАЧИ ТОПЛИВА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

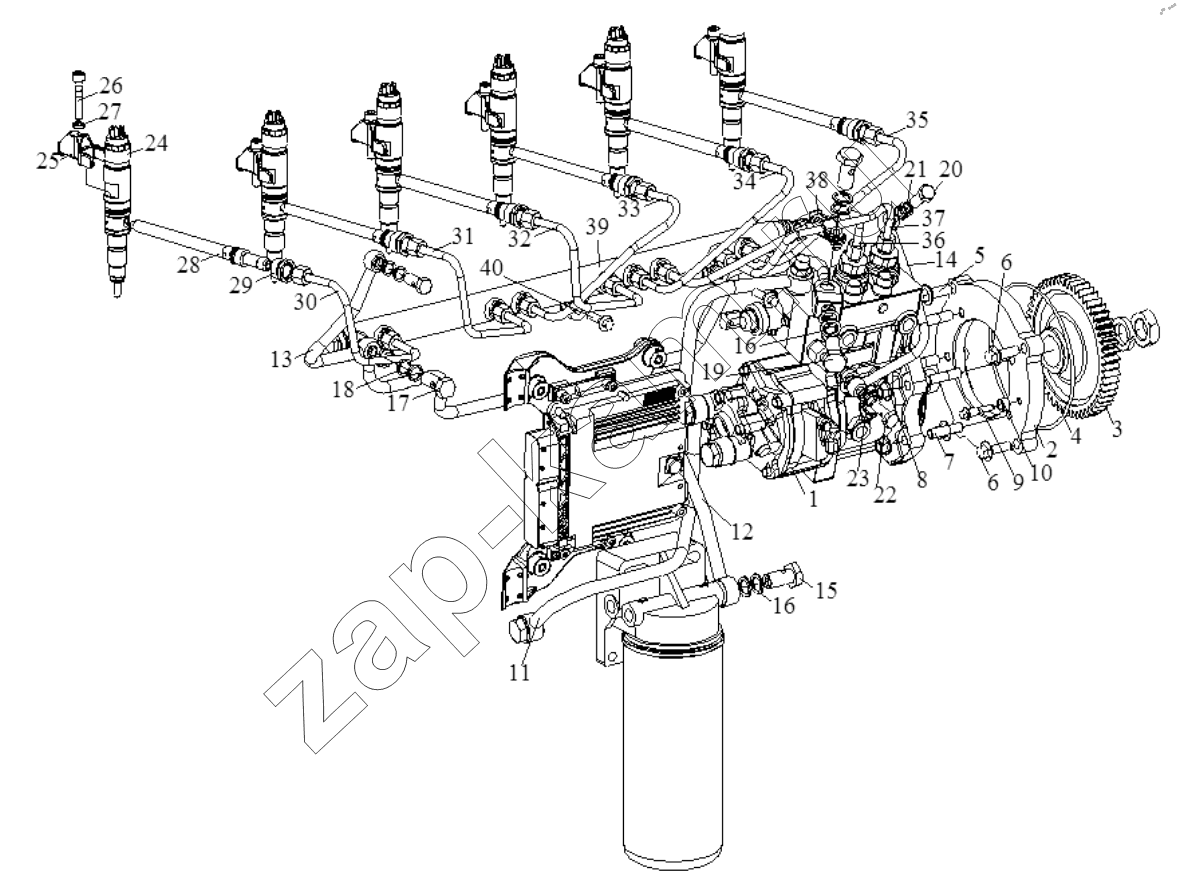

Схема/чертеж: СИСТЕМА ПОДАЧИ ТОПЛИВА / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
39
40
Поз. Артикул Название детали Кол-во Цена
1129065AM60-0000 1129065AM60-0000 Опорный хомут для трубопровода высокого давления в сборе 1; -
1129111-M50-0000 1129111-M50-0000 Блок рампы высокого давления в сборе 1; -
1 1111010-M50-0000 Насос топливный высокого давления 1; -
2 1111228AM50-000J Присоединительный фланец масляного насоса высокого давления 1; -
3 1111216-81D Приводная шестерня топливного насоса 1; -
4 1111229-M54-082T О - образное резиновое уплотнительное кольцо 1; -
5 Q1841030F36 Фланцевый болт с шестигранной головкой 2; -
6 Q1841040F36 Фланцевый болт с шестигранной головкой 2; -
7 Q1201035F36S Шпилька с резьбой 4; -
8 Q32010F36 Гайка поверхности шестигранного фланца 4; -
9 1104089-630-0000 Фиксатор 1; -
10 1104088-630-0000 Муфта 1; -
11 1104030-M50-02000 Трубка топливная 1; -
12 1104040-M50-0000 Трубка топливная 1; -
13 1104050AM50-000J Трубка циркуляции в сборе 1; -
14 1104070AM50-000J Трубка топливная 1; -
15 1104081-81D Полый болт масловпускного отверстия топливного насоса+C512 1; -
16 X345516PB Уплотнительная шайба 6; -
17 1104083-81D Полый болт возвратного маслопровода 2; -
18 X345514PB Уплотнительная шайба 4; -
19 1104083-81D Полый болт возвратного маслопровода 1; -
20 1104082-81D Полый болт маслопровода в сборе 1; -
21 X345512PB Уплотнительная шайба 2; -
22 1104081-81D Полый болт масловпускного отверстия топливного насоса+C512 1; -
23 X345510PB Уплотнительная шайба 2; -
24 1112010-M50-0000 Топливный инжектор в сборе 6; -
25 1112011-81D Прижим маслораспылителя 6; -
26 1112013-81D Болт прижимной планки форсунки 6; -
27 1112014-81D Сферическая шайба 6; -
28 1112030AM50-0000C Соединительная трубка топливопровода высокого давления в сборе 6; -
29 1112031-29D Промежуточная гайка штуцера трубки высокого давления 6; -
30 1129DDDAM50-0000 Топливопровод высокого давления в сборе 1; -
31 1129DDDAM50-0000 Топливопровод высокого давления в сборе 1; -
32 1129DDDAM50-0000 Топливопровод высокого давления в сборе 1; -
33 1129DDDAM50-0000 Топливопровод высокого давления в сборе 1; -
34 1129DDDAM50-0000 Топливопровод высокого давления в сборе 1; -
36 1129070-M50-000J Топливопровод высокого давления в сборе i - топливный насос высокого давления 1; -
37 1129080-M50-000J Топливопровод высокого давления в сборе ii - топливный насос высокого давления 1; -
38 1129090-73D Трубодержатель трубки высокого давления в сборе I 1; -
39 1129110-M50-0000 Сборка направляющих-распределителей топлива высокого давления 1; -
40 Q1840840F36 Фланцевый болт с шестигранной головкой 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
