СТУПИЦА КОЛЕСА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

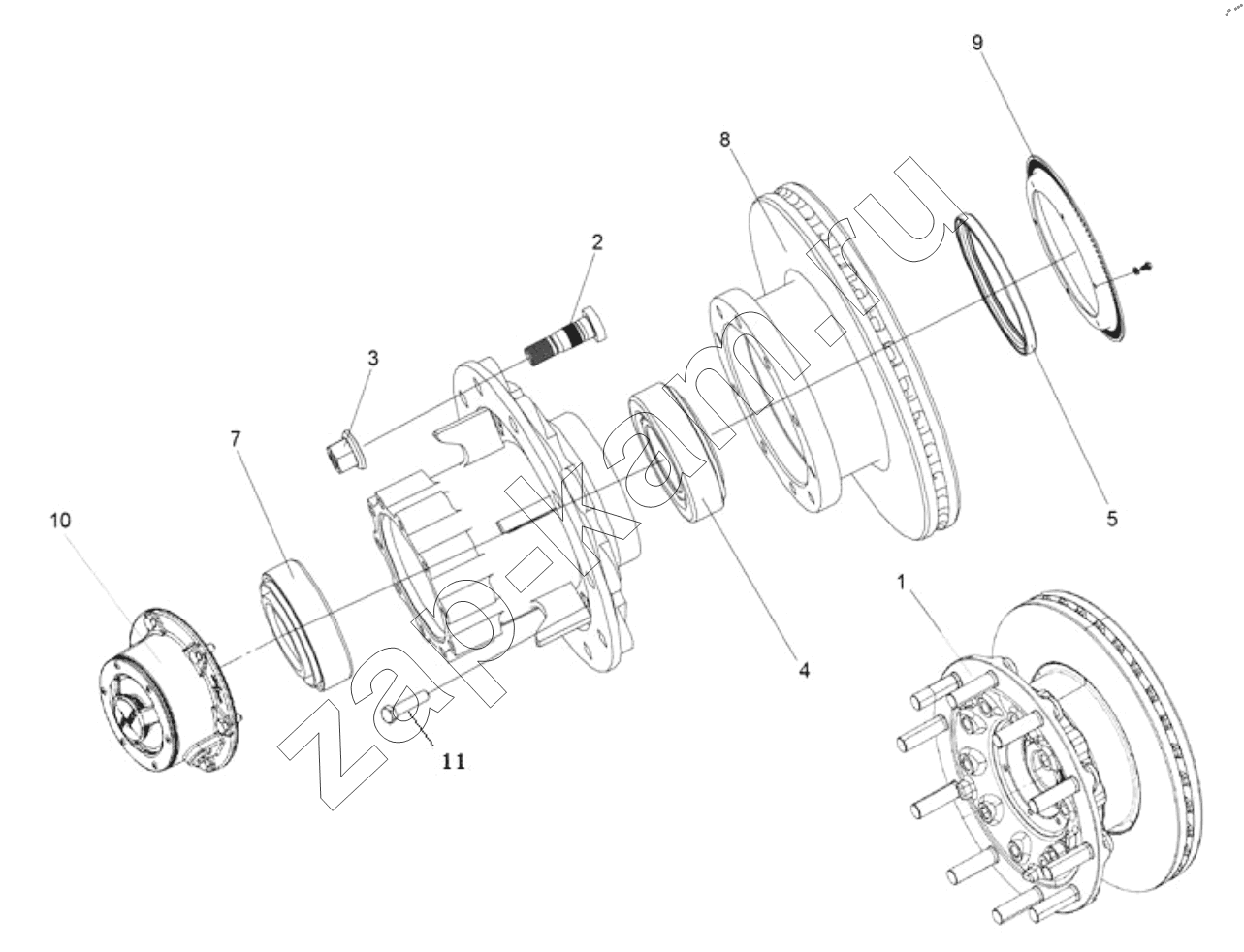

Схема/чертеж: СТУПИЦА КОЛЕСА / FAW CA4180 (P77K25E5)
1
2
3
4
5
7
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
10080786 10080786 Внутреннее кольцо подшипника - внутренняя сторона 2; -
10045424 10045424 Конус подшипника - внешний 2; -
10030949 10030949 Тормозной диск плоская шайба 10; -
1 3103010A2001-C00/A Ступица в сборе 2; -
2 10036447 Колесные болты 20; -
3 3103070-A0E/C Колесная гайка с шайбой в сборе (упрощенный чертеж) 20; -
4 10045421 Наружнее кольцо подшипника 2; -
5 10082330 Масляный уплотнитель, сальник 2; -
7 10045423 Чашка подшипника - внешняя 2; -
8 10031008 Тормозной диск - kangmai 2; -
9 10080787 Зубчатое колесо абс 2; -
10 3103065AA8S-C00/E Крышка ступицы в сборе 2; -
11 10030948 Винт с шестигранной головкой 10; -
