УСТРОЙСТВО УПРАВЛЕНИЯ ОПРОКИДЫВАНИЕМ КАБИНЫ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

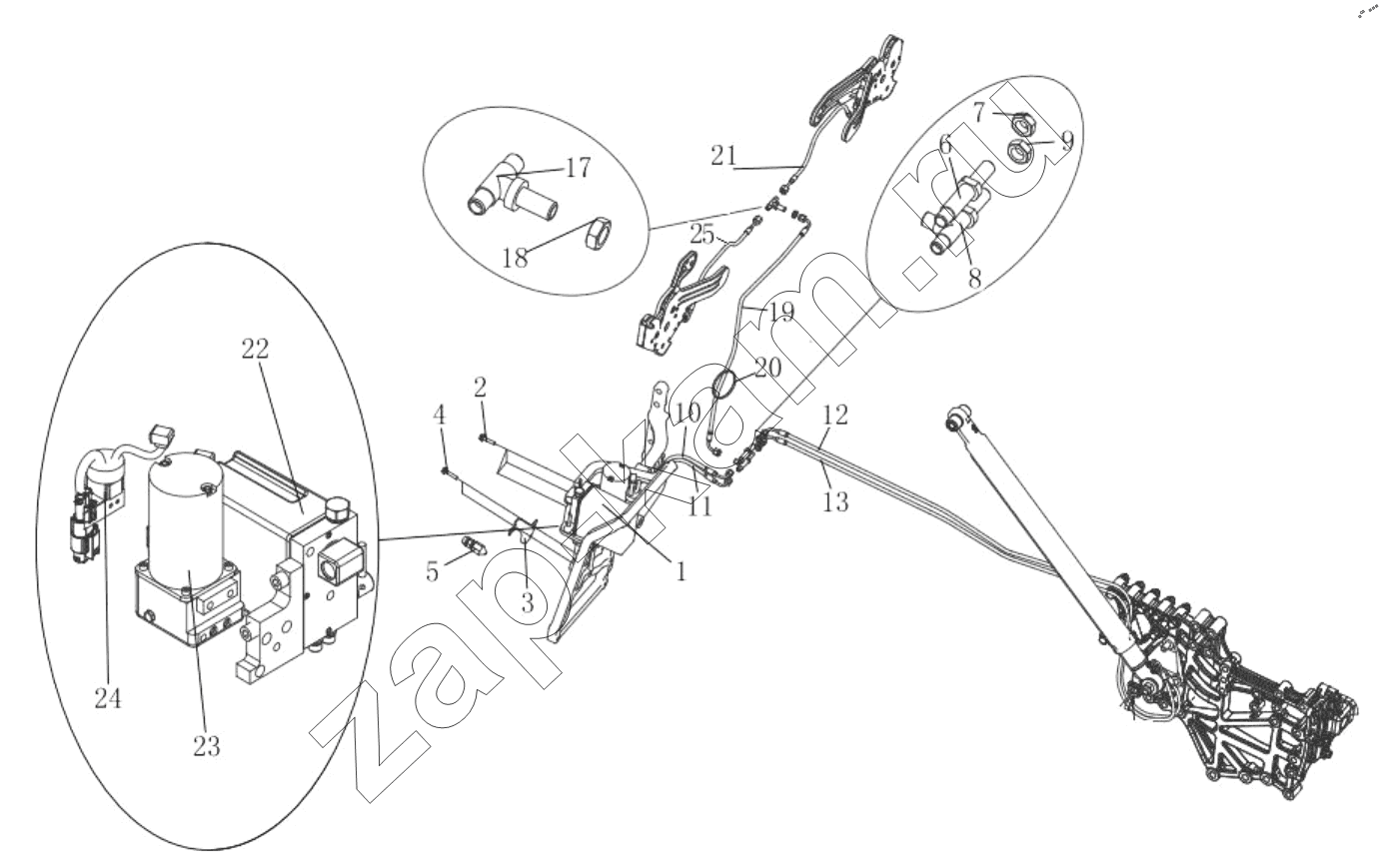

Схема/чертеж: УСТРОЙСТВО УПРАВЛЕНИЯ ОПРОКИДЫВАНИЕМ КАБИНЫ / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 5002310-2172-C00/A Насос наклона кабины гидравлический 1; -
2 CQ1460840 Комбинированный болт 3; -
3 5002123A2000/F Крепежный кронштейн 1; -
4 CQ1460820 Установочное место для болта 2; -
5 3737080-2000-C00/A Гидравлический переключатель опрокидывания в сборе 1; -
6 5002157-2000/B Корпус трубной соединительной муфты 1; -
7 CQ35112 Гайка 1; -
8 5002156-2000/B Корпус трубного соединительного тройника 1; -
9 CQ35112 Гайка 1; -
10 5002110-2000-C00/A Масляная труба в сборе 1; -
11 5002085-2000-C00/C Масляная труба в сборе 1; -
12 5002100-2000-C00/G Масляная труба в сборе 1; -
13 5002080-2000-C00/G Масляная труба в сборе 1; -
17 5002156-1063/B Корпус трубного соединительного тройника 1; -
18 CQ35112 Гайка 1; -
19 5002115-2000-C00/C Масляная труба в сборе 1; -
20 T67414646 Резиновая лента 1; -
21 5004125-2000-C00/D Масляная трубка гидрозамка кабины 1; -
22 5002320-2172-C00/A Ручной насос подъема кабины в сборе 1; -
23 5002180-2000-C00/A Электродвигатель гидравлического насоса в сборе — подъемник кабины 1; -
24 5002190-2000-C00/A Реле электрического гидравлического насоса в сборе 1; -
25 5004130-2000-C00/A Масляная труба в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
