ЗАДНИЙ РЕДУКТОР В СБОРЕ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

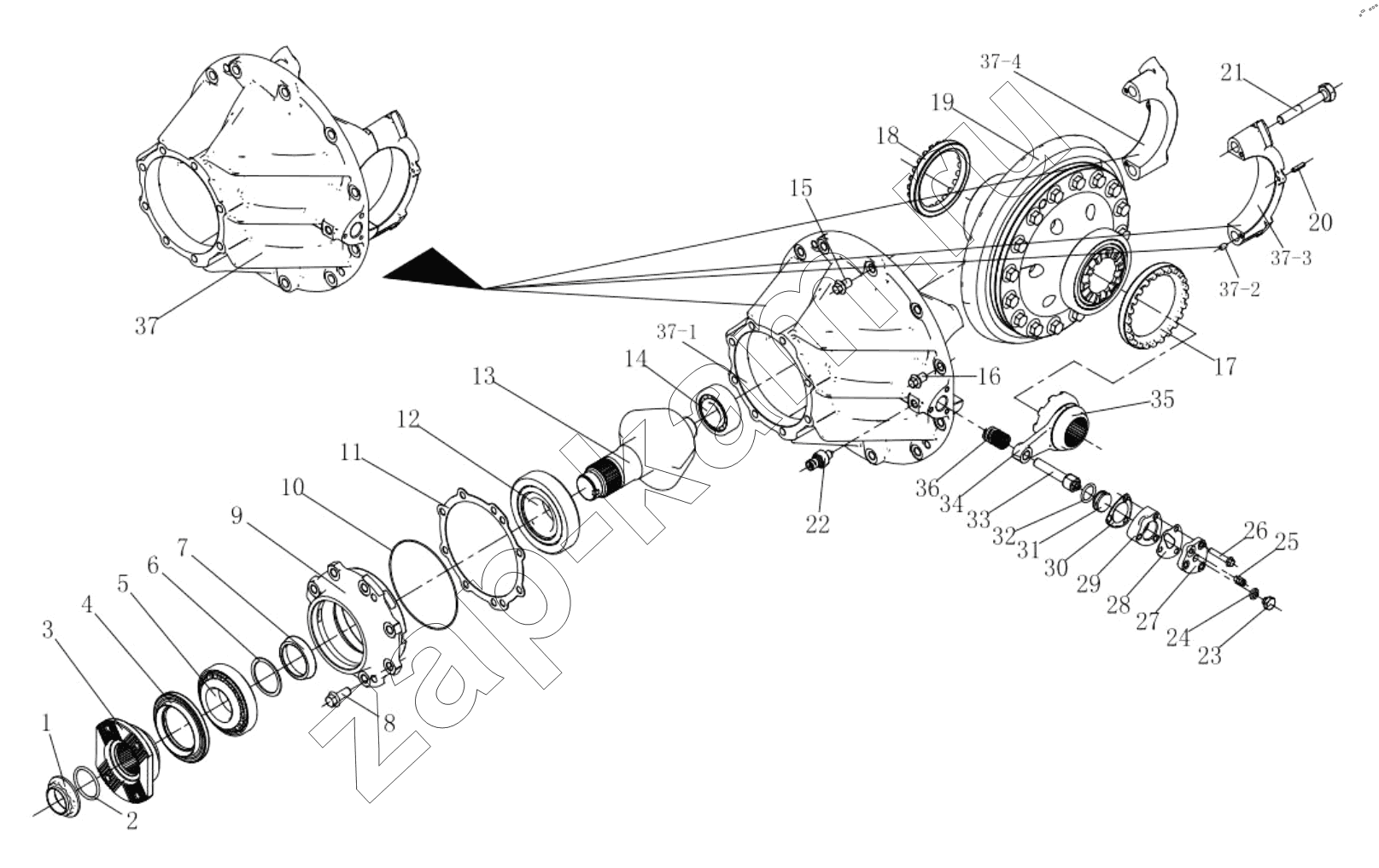

Схема/чертеж: ЗАДНИЙ РЕДУКТОР В СБОРЕ / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37-1
37-2
37-3
37-4
Поз. Артикул Название детали Кол-во Цена
2402010PA9T/J 2402010PA9T/J Задний редуктор в сборе 1; -
1 2402069-A0E/E Гайка фланца конической шестерни привода 1; -
2 2402077-A6A/C Уплотнительное кольцо 1; -
3 2402066ZA9T/A Входной фланец заднего моста 1; -
4 2402055-A9T-C00/C Сальник хвостовика редуктора 1; -
5 2402060-A9T-C00/B Конический роликоподшипник в сборе 1; -
6 2402081-A0E/C Регулировочная шайба подшипника конической шестерни привода 1; -
7 2402091-A6A/C Распорная втулка с коническим зубчатым колесом 1; -
8 Q1851640TF2K Шестигранный фланцевый болт толстый стержень (стандартный тип) 8; -
9 2402049-A9T/L Опора подшипника задней ведущей шестерни 1; -
10 200X2,65-A-N-GB/T3452.1-2005 Уплотнительное кольцо 1; -
11 2402097-A6T/F Регулировочная прокладка опоры подшипника ведущей шестерни 1; -
11 2402098-A6T/D Регулировочная шайба подшипника конической шестерни привода 1; -
11 2402099-A6T/D Регулировочная шайба подшипника конической шестерни привода 1; -
12 2402050-A9T-C00/C Конический роликоподшипник в сборе 1; -
13 2402036DA9T/B Ведущая коническая шестерня заднего моста 1; -
14 2402075-B4A-C00/C Цилиндрический роликовый подшипник в сборе 1; -
15 Q1851665TF2KS Шестигранный фланцевый болт толстый стержень (стандартный тип) 4; -
16 Q1851645TF2KS Шестигранный фланцевый болт толстый стержень (стандартный тип) 8; -
17 2403071-A9T/E Регулировочное кольцо подшипника дифференциала 1; -
17 2403072-A9T/A Регулировочное кольцо подшипника дифференциала 1; -
17 2403073-A6T/A Регулировочное кольцо подшипника дифференциала 1; -
18 2403074-A9T/D Регулировочное кольцо подшипника дифференциала 1; -
19 2403010PA9T/D Дифференциал заднего моста в сборе 1; -
20 Q5220818 Цилиндрический штифт 2; -
21 2402023-A6T/B Болт с шестигранной головкой 4; -
22 3834050-A0E/C Выключатель блокировки дифференциала в сборе 1; -
23 CQ61716M Заглушка с шестигранной головкой 1; -
24 CQ72316 Уплотнительное кольцо 1; -
25 2406035-A9T/B Концевое соединение в сборе 1; -
26 2406018-A0E/D Болт крепления крышки цилиндра блокировки дифференциала 3; -
27 2406016-A6T/C Крышка цилиндра 1; -
28 2406017-A0E/C Прокладка крышки цилиндра 1; -
29 2406011-A0E/B Цилиндр блокировки дифференциала 1; -
30 2406019-B4A/B Прокладка воздушного цилиндра 1; -
31 2406013-A0E/E Поршень блокировки дифференциала 1; -
32 2406014-A0E/A Уплотнительное кольцо 1; -
33 2406025-A3C/B Шток включения блокировки дифференциала 1; -
34 2406024-A9T/D Вилка блокировки дифференцилала 1; -
35 2406032AA6T/B Муфта включения блокировки дифференциала 1; -
36 2406028-A0E/C Возвратная пружина блокировк межколесного дифференциала 1; -
37 2402015-A9T/J Корпус редуктора заднего моста в сборе 1; -
37-1 2402018-A9T/K Корпус редуктора заднего моста 1; -
37-2 Q5220818 Цилиндрический штифт 1; -
37-3 2402019-A9T/E Крышка левого подшипника 1; -
37-4 2402021-A9T/D Крышка правого подшипника 1; -
