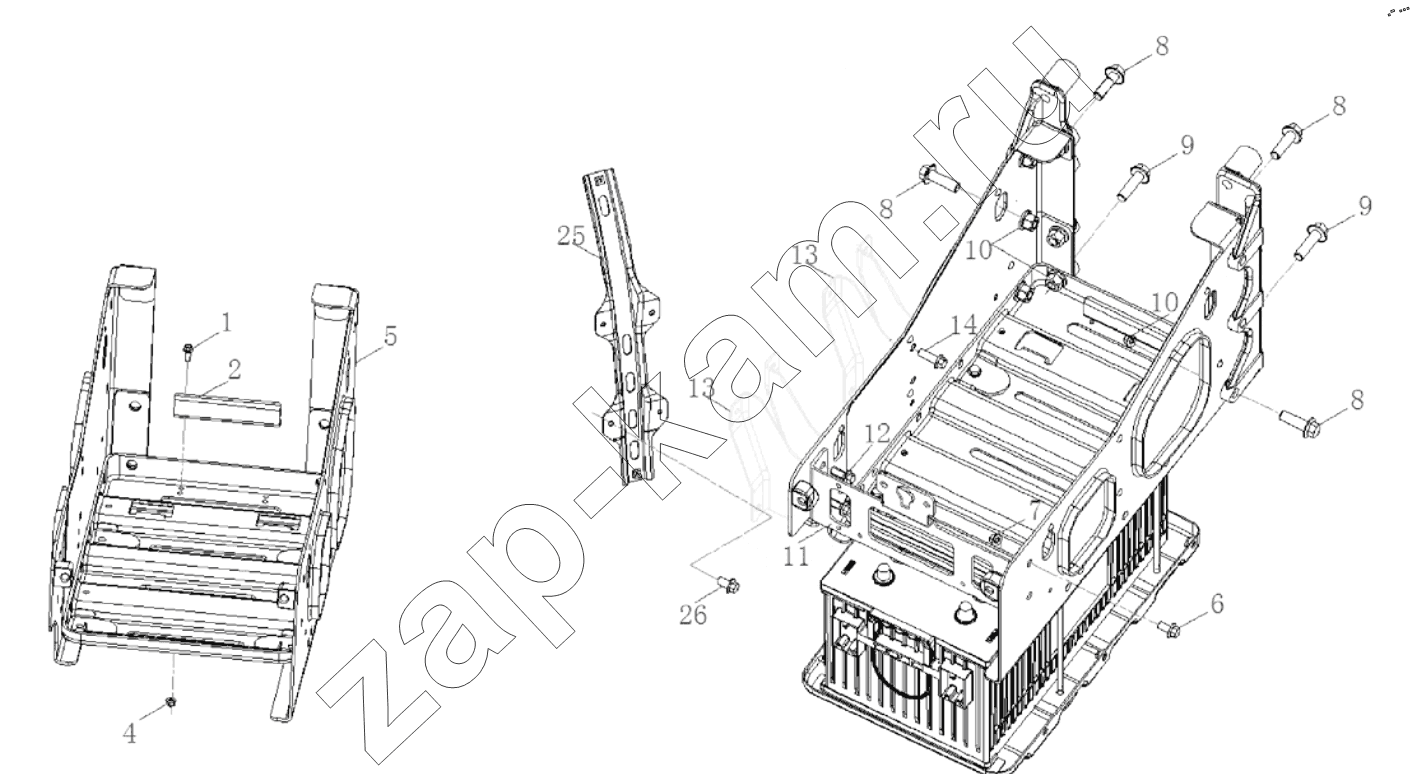

Аккумуляторная батарея и детали крепления
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
8
8
8
8
9
9
10
10
11
12
13
13
14
25
26
Поз. Артикул Название детали Кол-во
1 Q1840616T Шестигранный фланцевый болт с толстым стержнем 4;
2 3703869-2036/B Установочный ограничитель 2;
3 3703850-2036/D Нижняя плита вертикальной аккумуляторной рамы 1;
4 CQ32606 Гайка 4;
5 3703810-2036/E Верхняя плита вертикальной аккумуляторной рамы 1;
6 Q1841225 Болт М12x25 2;
7 CQ32612 Гайка 2;
8 Q1841445T Болт 10;
9 Q1841450T Болт 2;
10 CQ32614 Гайка 12;
11 3703816-2036/D Кронштейн верхней плиты вертикальной аккумуляторной рамы 1;
12 Q1841230 Фланцевый болт с шестигранной головкой 2;
13 5103385-2174/A Труба крепления левого крыла в сборе 2;
14 CQ1461230 Комбинированный болт 4;
15 3703828-2036/C Левая переходная скоба рамы крепления аккумулятора 1;
16 3703838-2036/C Правая переходная скоба рамы крепления аккумулятора 1;
17 3703870-2036/D Верхняя крышка рамы аккумуляторной батареи 1;
18 Q1841020 Болт 4;
19 3703881-2036/F Вертикальная пластина рамы аккумуляторной батареи 1;
20 3703166A2036/C Болты крепления аккумулятора 8;
21 CQ32608 Шайба 8;
22 3703052-2036/C Усиливающий блок нижней плиты вертикальной аккумуляторной рамы 2;
23 3703010-80S-C00/D Блок аккумулятора 2;
24 3703860-2036/D Сборка прижимной пластины аккумулятора 1;
25 5103505-2000/C Крепежный кронштейн заднего крыла в сборе 2;
26 CQ1460820 Установочное место для болта 8;
27 3724668-2039/C Кронштейн жгута вертикальной аккумуляторной рамы 2;
28 Q1840820 Болт 3;
29 CQ32608 Шайба 3;
30 3724669-2050/B Кронштейн крепления шнура питания вертикальной рамы аккумуляторной батареи 1;
