Крышка бокового отделения кабины для инструментов
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

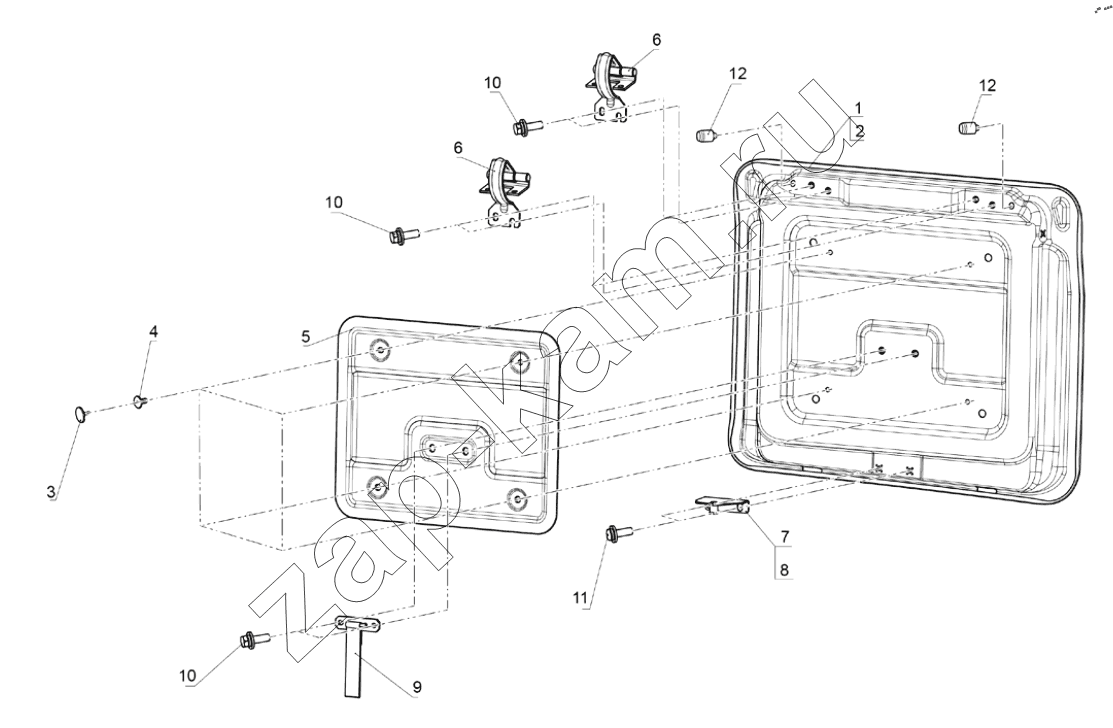

Схема/чертеж: Крышка бокового отделения кабины для инструментов / FAW CA4250 (P77K25T1E5)
1
2
3
4
5
6
6
7
8
9
10
10
10
11
12
12
Поз. Артикул Название детали Кол-во Цена
1 5407025-B90/C Крышка бокового отделения кабины для инструментов 1; -
2 5407030-B90/C Крышка правого бокового отделения кабины для инструментов в сборе 1; -
3 5402101-B90/A Крышка пряжки 8; -
4 5402102-B90/A Основа пряжки 8; -
5 5407111-B90/C Вкладыш бокового отделения кабины для инструментов 2; -
6 5407060-B90-C00/D Петля крышки бокового отделения для инструментов 4; -
7 5407205-B90-C00/E Левый стопорный штифт в сборе 1; -
8 5407210-B90-C00/E Правый стопорный штифт в сборе 1; -
9 5407460-B90/B Рукоятка в сборе 2; -
10 CQ1460616F6 Комбинированный болт 12; -
11 Q2360616F6 Винт 4; -
12 5407471-B90/A Ограничитель крышки бокового отделения кабины для инструментов 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
