Наружная накладка — крыло
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

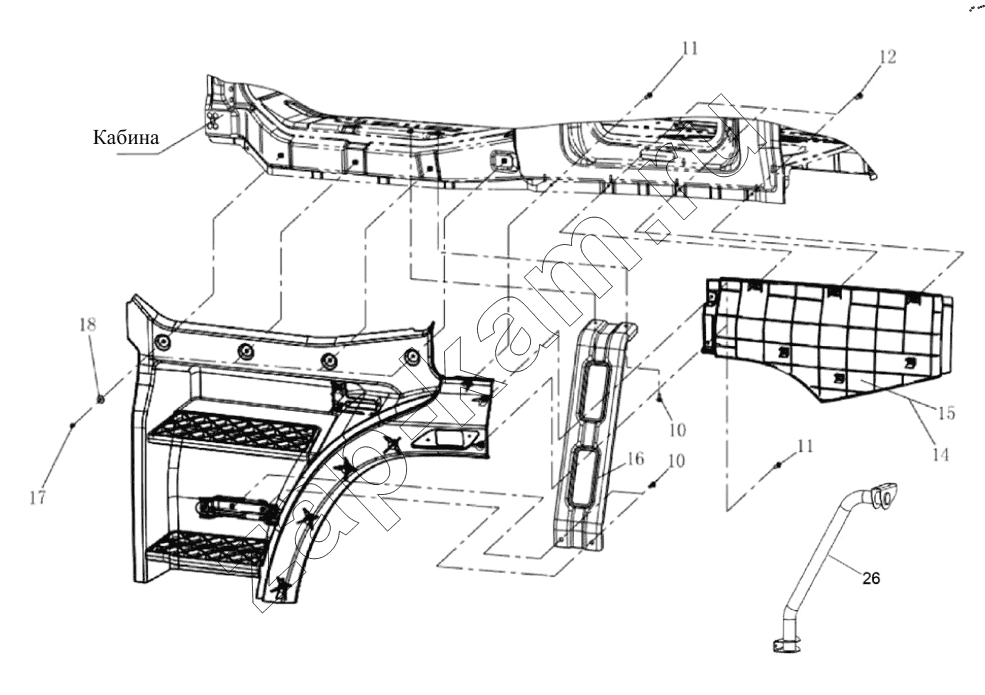

Схема/чертеж: Наружная накладка — крыло / FAW CA4250 (P77K25T1E5)
10
10
11
11
12
14
15
16
17
18
26
Поз. Артикул Название детали Кол-во Цена
1 5103121-B90/E Левое переднее крыло 1; -
2 5103122-B90/E Правое переднее крыло 1; -
3 5103145-B90/E Нижний крепежный кронштейн переднего крыла 2; -
4 5103181-B90/D 2 педаль 2; -
5 5103191-B90/D 3 ступенька 2; -
6 5103211-B45/C Маленькая дверца верхнего брызговика 1; -
7 5103215-B90/B Крепежный кронштейн левой верхней грязестойкой планки в сборе 1; -
8 5103220-B90/B Крепежный кронштейн правой верхней грязестойкой планки в сборе 1; -
9 CQ1460816 Болт 4; -
10 CQ1460820B Сборочный болт 26; -
11 CQ1460616B Сборочный болт 20; -
12 CQ1460625B Сборочный болт 10; -
13 CQ31206135 U-образная гайка 4; -
14 5103125-B90/C Левое заднее крыло в сборе 1; -
15 5103130-B90/C Правое заднее крыло в сборе 1; -
16 5103141-B90/D Нижний опорный кронштейн переднего крыла 2; -
17 Q215B0830T1F62(HB) Винт поддона с приподнятой головкой с внутренним шестигранником 8; -
18 Q40208 Шайба 8; -
19 5103161-B90/D Верхний брызговик переднего левого колеса 1; -
20 5103162-B90/G Верхний брызговик переднего правого колеса 1; -
21 5103171-B90/E Нижний дефлектор левого крыла 1; -
22 5103172-B90/E Нижний дефлектор правого крыла 1; -
23 CQ1460620B Сборочный болт 14; -
24 CQ40206 Большая шайба 10; -
25 CQ39606 Гайка 20; -
26 5103230AB90/A Нижний опорный кронштейн переднего крыла 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
