Обтекатели
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

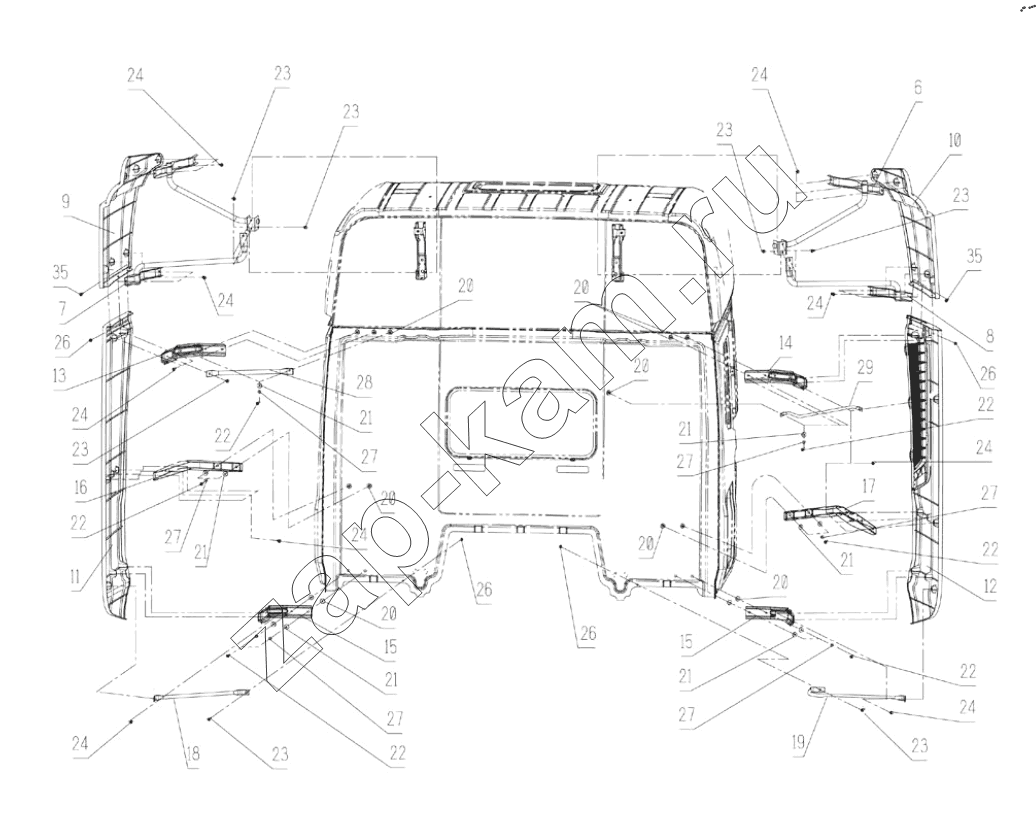

Схема/чертеж: Обтекатели / FAW CA4250 (P77K25T1E5)
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
20
20
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
25
26
26
26
27
27
27
27
27
27
28
28
29
35
35
Поз. Артикул Название детали Кол-во Цена
1 5704111-B90/J Дефлектор крыши 1; -
2 5704130-B90/E Передняя петля капота в сборе 2; -
3 5704145-B90/E Левый кронштейн воздушного дефлектора верхней накладки в сборе 2; -
4 5704116-B90/G Регулировочный кронштейн воздушного дефлектора верхней накладки в сборе 2; -
5 5704185-B90/B Верхний кронштейн верхнего левого дефлектора в сборе 1; -
6 5704190-B90/B Верхний кронштейн верхнего правого дефлектора в сборе 1; -
7 5704205-B90/A Нижний кронштейн левого верхнего дефлектора в сборе 1; -
8 5704210-B90/A Нижний кронштейн правого верхнего дефлектора в сборе 1; -
9 5704211-B90/G Верхний левый дефлектор 1; -
10 5704212-B90/F Верхний правый дефлектор 1; -
11 5704221-B90/H Нижний левый дефлектор 1; -
12 5704220-B90/I Нижний правый дефлектор 1; -
13 5704325-B90/G Верхний кронштейн в сборе 1; -
14 5704332-B90/G Верхний кронштейн 1; -
15 5704281-B90/G Нижний кронштейн бокового дефлектора 2; -
16 5704351-B90/B Средний кронштейн нижнего правого дефлектора 1; -
17 5704352-B90/B Средний кронштейн нижнего правого дефлектора 1; -
18 5704341-B90/E Скоба нижнего левого дефлектора 1; -
19 5704342-B90/E Скоба нижнего правого дефлектора 1; -
20 5704247-B45/A Шарнирная прокладка воздушного дефлектора 24; -
21 5704249-B90/C Уплотнительная прокладка дефлектора 24; -
22 Q1840820TF37S Шестигранный фланцевый болт 24; -
23 Q1840820F37S Шестигранный фланцевый болт 11; -
24 Q1840812F37S Шестигранный фланцевый болт 49; -
25 Q1841230F37S Шестигранный фланцевый болт 4; -
26 CQ39608F37K Шестигранная фланцевая гайка 8; -
27 Q40108F37 Шайба 24; -
28 5704361-B90/A Верхняя левая опорная труба 1; -
29 5704362-B90/A Верхняя правая опорная труба 1; -
30 5704115-B90/A Верхний отводящий патрубок левый сварочный узел 1; -
31 5704120-B90/A Верхний отводящий патрубок правый сварочный узел 1; -
32 5704373-B90/B Задняя левая опорная труба кожуха верхней накладки 1; -
33 5704374-B90/B Задняя правая опорная труба кожуха верхней накладки 1; -
34 CQ39612F37K Шестигранная фланцевая гайка 2; -
35 CQ1460825F37KB Сборочный болт 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
