Осушитель воздуха
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

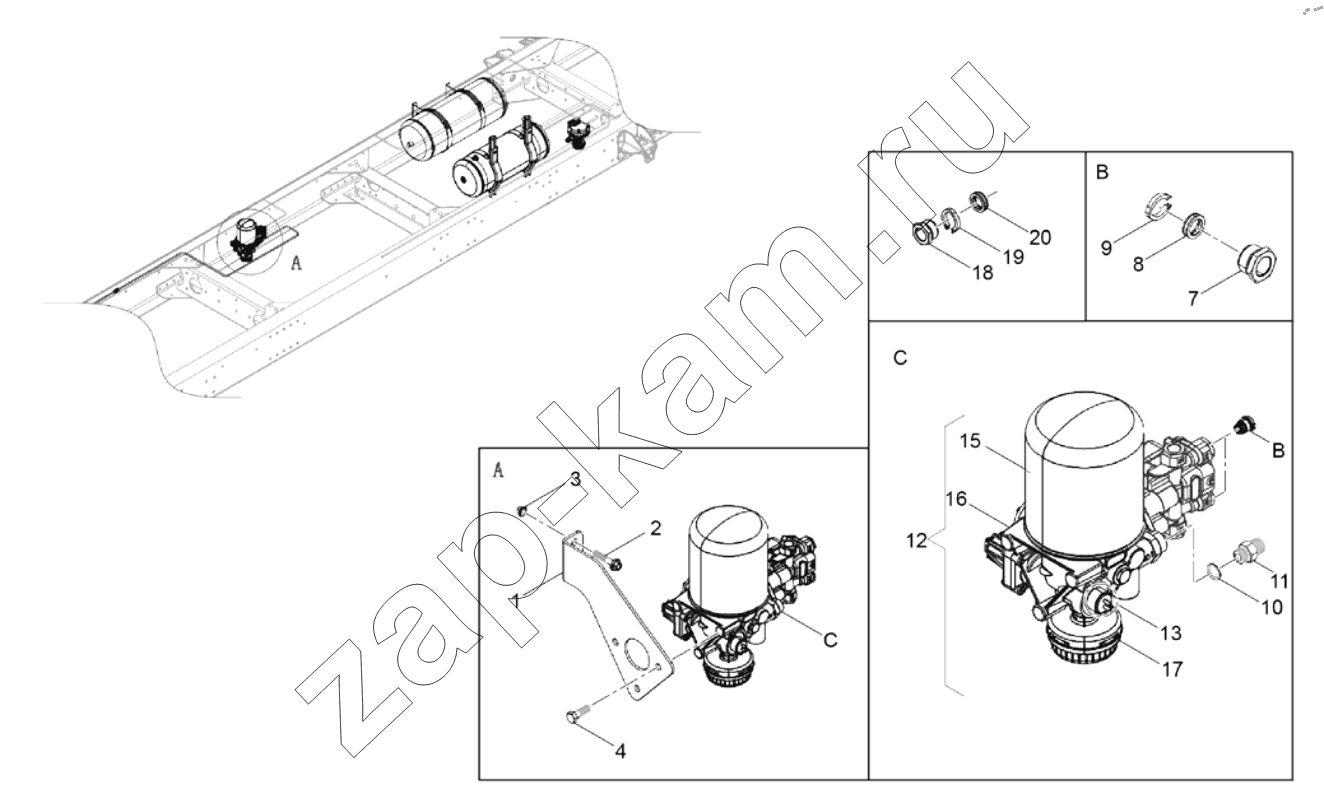

Схема/чертеж: Осушитель воздуха / FAW CA4250 (P77K25T1E5)
1
2
3
4
7
8
9
10
11
12
13
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 3515050-2197/A Кронштейн устройства для обработки воздуха в сборе 1; -
2 CQ1501435 Шестигранный болт 2; -
3 CQ34014 Гайка 2; -
4 CQ1501230 Болт 3; -
7 3513410-1500/B Резьбовая втулка 5; -
8 3513403-1500/C Уплотнительное кольцо специального сечения 5; -
9 3513407-1500/C Соединительный хомут 5; -
10 CQ72322 Уплотнительное кольцо 1; -
11 3506204-50A/D Концевые фитинги 1; -
12 3515020A2027-C00/E Осушитель воздуха со штуцерами для подсоединения трубопроводов 1; -
13 3515045-85T-C00/B Двойной датчик давления в сборе 1; -
15 3511020A2000-C00/C Осушитель воздуха в сборе 1; -
16 3511015A2000-C00/A Корпус осушителя воздуха с электрическим управлением в сборе 1; -
17 3511025A2000-C00/A Глушитель 1; -
18 3506410-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 1; -
19 3506407-1500/C Стопорное кольцо 1; -
20 3506403-1500/C Уплотнительное кольцо специального сечения 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
