Педаль тормоза и педаль сцепления
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

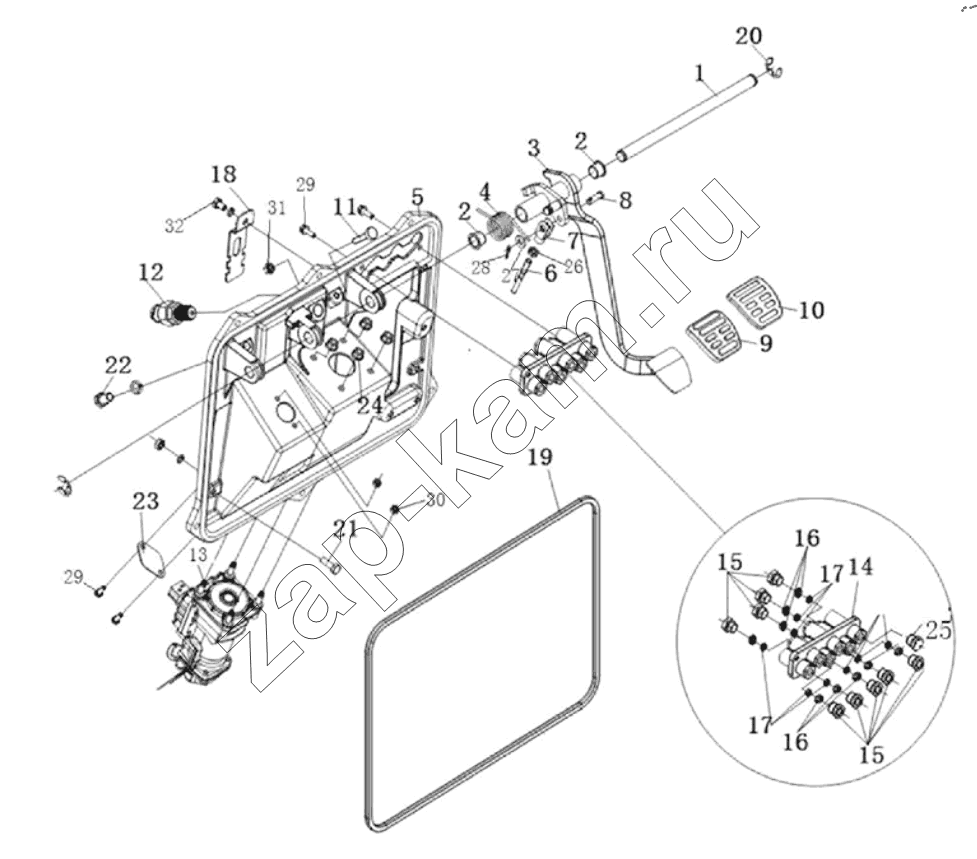

Схема/чертеж: Педаль тормоза и педаль сцепления / FAW CA4250 (P77K25T1E5)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
25
26
27
28
29
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
3504020A2001/E 3504020A2001/E Модуль педали тормоза и сцепления 1; -
3504060-2001/B 3504060-2001/B Педаль тормоза с втулкой в сборе 1; -
1 3504032-2000/A Ось педали 1; -
2 3504061-50A/B Втулка оси педали тормоза 2; -
3 3504070-1063/C Педаль тормоза в сборе 1; -
4 3504036-1063/C Втягивающая пружина 1; -
5 3504031-2000/H Кронштейн ступенчатой панели 1; -
6 3504063-1063/C Толкатель 1; -
7 3504062-50A/A Резьбовая вилка педали тормоза 1; -
8 Q5100825 Палец со плоской головкой 1; -
9 3504074-2001/C Накладка педали 1; -
10 3504076-2001/C Нажимная пластина 1; -
11 1602133-1063/C Установочный винт педали сцепления 1; -
12 3720010-2000-C00/D Выключатель стоп-сигнала в сборе 1; -
13 3560040-1051/D Главный тормозной цилиндр 1; -
14 3506405-2000/C Узел многоканального соединителя 1; -
15 3506410-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 8; -
16 3506407-1500/C Стопорное кольцо 8; -
17 3506403-1500/C Уплотнительное кольцо специального сечения 8; -
18 3506421-2000/A Кронштейн для пучка труб 1; -
19 3504033-1063/D Уплотнительная лента педального узла 1; -
20 Q436150 Шлицевой лабиринт 2; -
21 Q1840830F37K Шестигранный фланцевый болт толстый стержень 6; -
22 CQ1501220F37K Болт с шестигранной головкой 1; -
23 3504101-98C/B Крышка заглушки педали тормоза 1; -
24 CQ32608 Шайба 4; -
25 3506415-1500/B Резьбовая втулка 1; -
26 CQ35208 Гайка 1; -
27 Q40108 Шайба 1; -
28 Q5003012 Штифт 1; -
29 Q1840620F41 Шестигранный фланцевый болт толстый стержень 4; -
30 CQ32606 Гайка 2; -
31 CQ34008F37K Шестигранная гайка 1; -
32 Q1840812F37K Шестигранный фланцевый болт толстый стержень 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
