Передняя панель
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

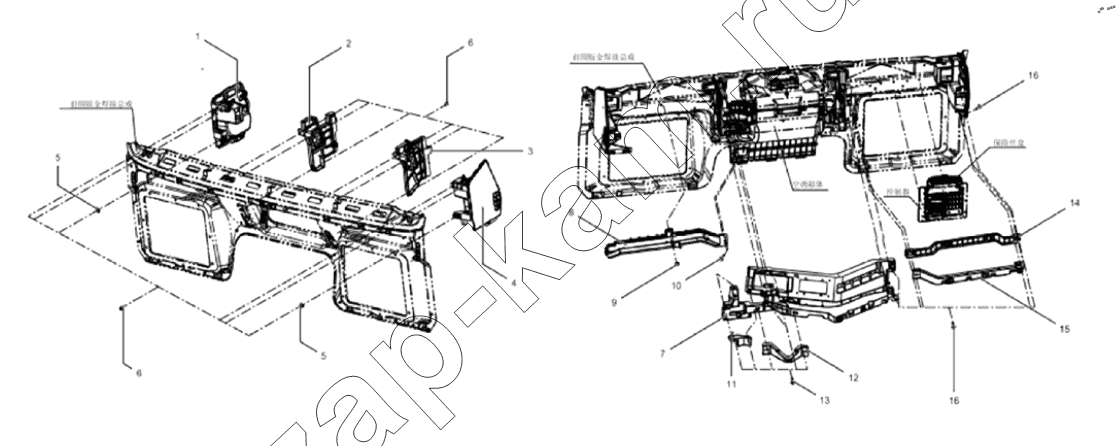

Схема/чертеж: Передняя панель / FAW CA4250 (P77K25T1E5)
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
Поз. Артикул Название детали Кол-во Цена
1 5310330-B90/M Правый боковой крепежный кронштейн в сборе 1; -
2 5310350-B90/F Центральный правый боковой крепежный кронштейн 1; -
3 5310345-B90/G Центральный левый боковой крепежный кронштейн 1; -
4 5310315-B90/M Левый боковой крепежный кронштейн в сборе 1; -
5 5704249-B90/C Уплотнительная прокладка дефлектора 2; -
6 Q1840820F6 Шестигранный фланцевый болт с толстым стержнем 12; -
7 5310360-B90/H Центральный кронштейн в сборе 1; -
8 5310356-B90/D Левый соединительный кронштейн 1; -
9 CQ39606 Гайка 1; -
10 CQ2234216F6 Саморез с шестигранной головкой 2; -
11 5310362-B90/B Средний соединительный переходный кронштейн в сборе 1; -
12 5310385-B90/F Кронштейн крепления левой средней нижней защитной панели в сборе 1; -
13 CQ2234216F6 Саморез с шестигранной головкой 7; -
14 5310370-B90/E Правый верхний соединительный кронштейн в сборе 1; -
15 5310375-B90/F Правый нижний соединительный кронштейн в сборе 1; -
16 CQ2234216F6 Саморез с шестигранной головкой 7; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
