Передняя панель
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

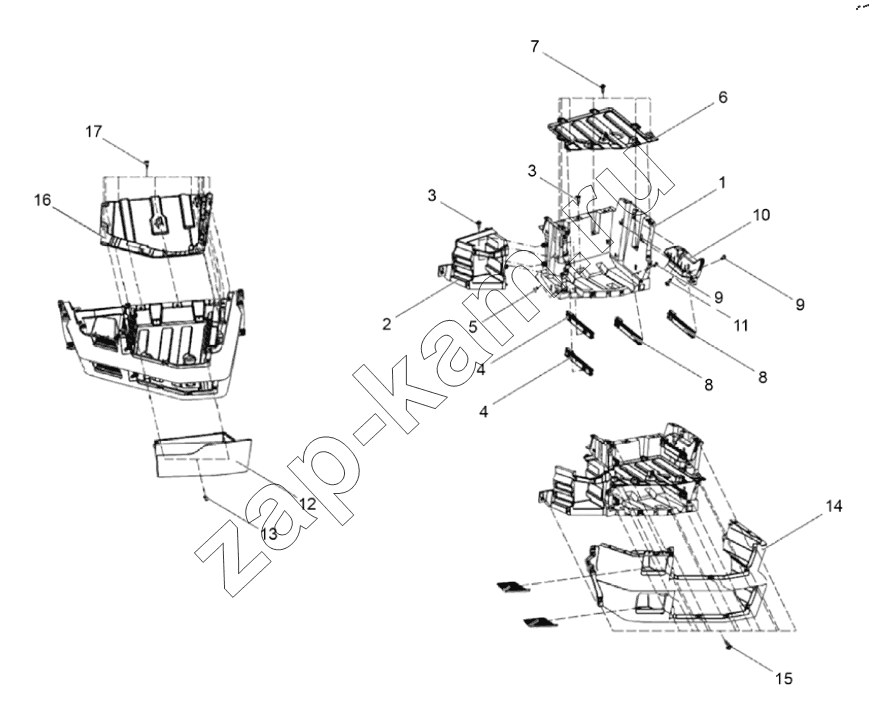

Схема/чертеж: Передняя панель / FAW CA4250 (P77K25T1E5)
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 5310770-B90/G Рама выдвижного ящика в сборе 1; -
2 5310765-B90/E Рама левого ящика хранения в сборе 1; -
3 CQ2234216F6 Саморез с шестигранной головкой 6; -
4 5310735-B90-C00/G Левый полоз выдвижного ящика в сборе 2; -
5 Q214058F6 Винт с полукруглой головкой с крестообразным шлицем 2; -
6 5310775-B90/E Средняя грязестойкая поперечина рамы в сборе 1; -
7 CQ2234216F6 Саморез с шестигранной головкой 6; -
8 5310740-B90-C00/G Правый полоз выдвижного ящика в сборе 2; -
9 Q214058F6 Винт с полукруглой головкой с крестообразным шлицем 2; -
10 5310780-B90/D Крепежная рама правого полоза в сборе 1; -
11 CQ2234216F6 Саморез с шестигранной головкой 3; -
12 5310730-B90/I Выдвижной ящик в сборе 1; -
13 Q214058F6 Винт с полукруглой головкой с крестообразным шлицем 2; -
14 5310720-B90/I Защитная пластина выдвижного ящика в сборе 1; -
15 CQ2234216F6 Саморез с шестигранной головкой 13; -
16 5310785-B90/I Верхняя рама выдвижного ящика в сборе 1; -
17 CQ2234216F6 Саморез с шестигранной головкой 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
