Редуктор заднего моста
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

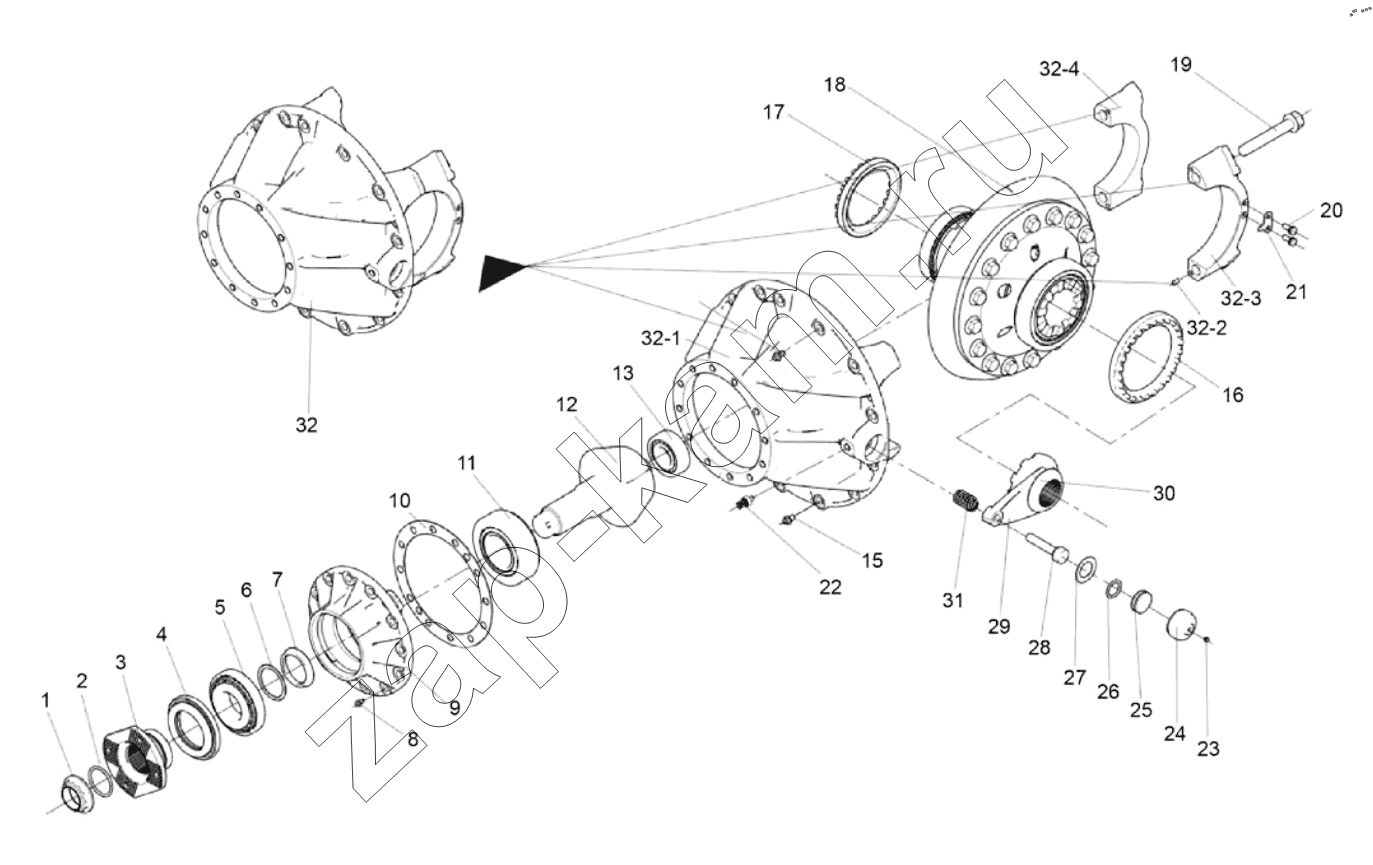

Схема/чертеж: Редуктор заднего моста / FAW CA4250 (P77K25T1E5)
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32-1
32-2
32-3
32-4
Поз. Артикул Название детали Кол-во Цена
2402010RA9T/J 2402010RA9T/J Редуктор заднего моста 1; -
1 2402069-A0E/E Гайка фланца конической шестерни привода 1; -
2 2402077-A6A/C Уплотнительное кольцо 1; -
3 2402066ZA9T/A Входной фланец заднего моста 1; -
4 2402055-A9T-C00/C Сальник хвостовика редуктора 1; -
5 2402050-A9T-C00/B Конический роликовый подшипник 1; -
6 2402081-A0E/C Регулировочная шайба подшипника конической шестерни привода 1; -
7 2402091-A6A Проставка — подшипник ведущей конической шестерни 1; -
8 Q1851640TF2K Шестигранный фланцевый болт толстый стержень (стандартный тип) 12; -
9 2402049-A9T/L Опора подшипника задней ведущей шестерни 1; -
10 2402098-A6T/C Регулировочная прокладка подшипника ведущей конической шестерни ; -
10 2402099-A6T/C Регулировочная прокладка - гнезда подшипника ведущей конической шестерни ; -
10 2402097-A6T/E Регулировочная прокладка гнезда подшипника ведущей конической шестерни ; -
11 2402060-A9T-C00/B Конический роликоподшипник в сборе 1; -
12 2402036BA9T/A Ведущая коническая шестерня 1; -
13 2402060-A9T-C00/B Конический роликоподшипник в сборе 1; -
15 2402017-A6A/B Болты крепления редукторов 10; -
16 2403071-A9T/E Регулировочное кольцо подшипника дифференциала 1; -
17 2403071-A9T/E Регулировочное кольцо подшипника дифференциала 1; -
18 2403010RA9T/A Дифференциал заднего моста в сборе 1; -
19 2402023-A6T/B Болт с шестигранной головкой 4; -
20 CQ1421020 Болт 4; -
21 2403072-A9T/A Регулировочное кольцо подшипника дифференциала 2; -
22 3834050-A0E/C Выключатель блокировки дифференциала в сборе 1; -
23 CQ1500830 Болт 1; -
24 2406011-A0E Цилиндр - замок межколесного дифференциала 1; -
25 2406013-A6TL/A Поршень — блокировка межосевого дифференциала 1; -
26 CQ7345475C Резиновое уплотнительное кольцо для гидравлических и пневматических систем 1; -
27 2406017-A0E/C Прокладка крышки цилиндра ; -
2406018-A0E 2406018-A0E Болт - для крепления крышки цилиндра межколесного дифференциала ; -
2406019-B4A/A 2406019-B4A/A Прокладка — цилиндр ; -
28 2406026-A3C/C Вал вилки — блокировка дифференциала 1; -
29 2406024-A9T/D Вилка блокировки дифференцилала 1; -
30 2406032AA6T/B Муфта включения блокировки дифференциала 1; -
31 2406028-A0E/C Возвратная пружина блокировк межколесного дифференциала 1; -
32 2402015-A9T/I Корпус редуктора заднего моста в сборе 1; -
32-1 2402018-A9T/K Корпус редуктора заднего моста 1; -
32-2 Q5220818 Цилиндрический штифт 4; -
32-3 2402019-A9T/E Крышка левого подшипника 1; -
32-4 2402021-A9T/D Крышка правого подшипника 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
