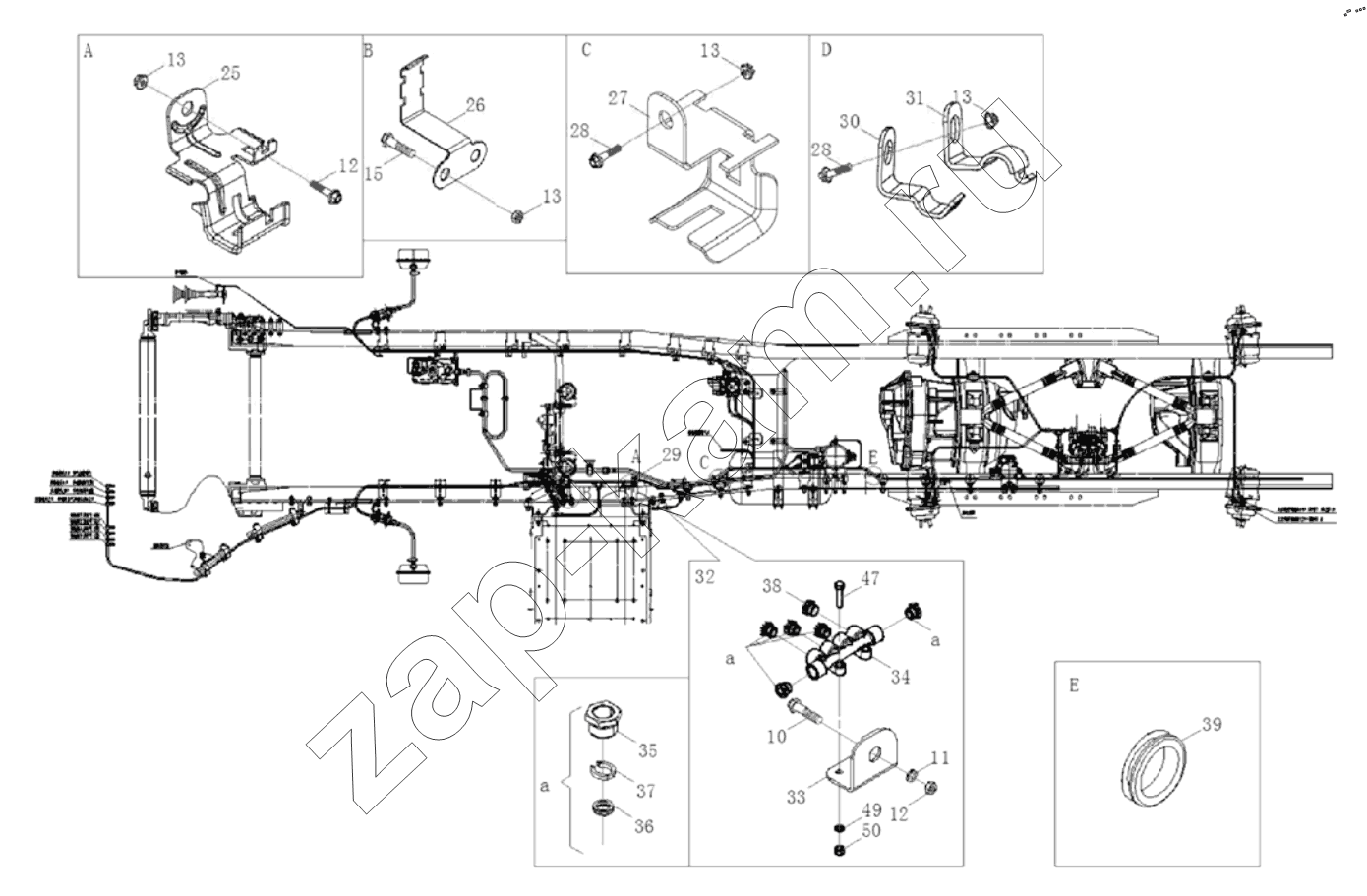

Трубопроводы тормозной системы
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
12
13
13
13
13
15
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
47
49
50
Поз. Артикул Название детали Кол-во
1 3506426-52C/C Кронштейн для пучка трубобровода 2;
2 CQ1461230 Комбинированный болт 8;
3 CQ34012 Гайка 8;
4 T67437676 Пластмассовый хомут 10;
5 3506100-2260/A Пучок труб 1;
6 3506450-2000/E Кронштейн пучка труб на передней стенке в сборе 1;
7 3506445-2000/F Кронштейн пучка труб на передней стенке в сборе 1;
8 CQ1460820 Установочное место для болта 6;
9 CQ34008 Гайка 13;
10 CQ1460840 Комбинированный болт 4;
11 3506453-2000/B Зажим 4;
12 Q1841435 Шестигранный фланцевый болт 5;
13 CQ32614 Гайка 37;
14 3506423-2000/D Кронштейн для пучка труб 1;
15 Q1841430 Фланцевый болт с шестигранной головкой 7;
16 3506107-2000/C Подкладка воздуховода 2;
17 3506422-2000/E Кронштейн для пучка труб 3;
18 3506205-2006/C Середний воздуховод в сборе — от воздушного компрессора к локу управления подачей воздуха 1;
19 3506433-2000/C Двухтрубный хомут 4;
20 CQ1460640 Сборочный болт 4;
21 CQ34006 Шестигранная гайка 4;
22 3506208-2000/B Втулка воздуховода 7;
23 3506226-2000/B Зажим 6;
24 Q1840825 Болт 9;
25 3724689-2000/C Кронштейн жгута проводов шасси 4;
26 3506427-2000/D Кронштейн для пучка труб 1;
27 3506429-2000/D Кронштейн трубопроводов 2;
28 Q1841445 Шестигранный фланцевый болт 10;
29 3506210-2006/C Задний воздуховодв сборе 1;
30 3506441-2000/C Кронштейн 1;
31 3506442-2000/C Кронштейн 1;
32 3506330-2000/A Вспомогательный модуль подачи воздуха с кронштейном в сборе 1;
33 3506331-2000/E Кронштейн модуля дополнительной подачи воздуха 1;
34 3506345-1500/B Вспомогательный модуль подачи воздуха в сборе 1;
35 3506420-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 5;
36 3506413-1500/C Уплотнительное кольцо специального сечения 5;
37 3506417-1500/C Соединительный хомут 5;
38 3506435-1500/B Заглушка 1;
39 3506108-73A/C Подкладка воздуховода 3;
40 3724657-2000/F Универсальная опора 4;
41 3506032-2006/A Кронштейн 2;
42 3506441-2001/C Кронштейн для пучка труб 3;
43 3506442-2001/C Зажим пучка труб 2;
44 3506445-2000/F Кронштейн пучка труб на передней стенке в сборе 1;
45 Q1851225 Шестигранный фланцевый болт толстый стержень 2;
46 3506423-2000/D Кронштейн для пучка труб 1;
47 3506422-2000/E Кронштейн для пучка труб 1;
48 3506200A2001/I Комплект хомутов среднего и заднего моста 1;
49 3506300A2001/C Пучок труб в сборе 1;
50 3506030-60A/B Тормозной шланг переднего тормоза в сборе 2;
