Устройство управления откидыванием кабины
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

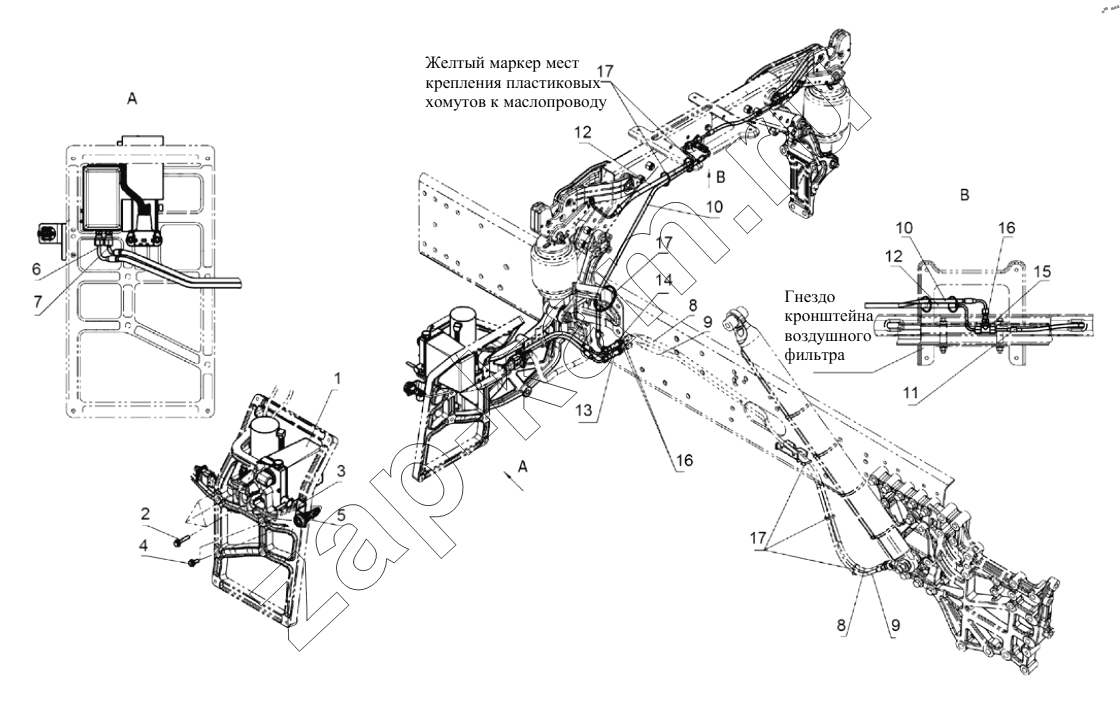

Схема/чертеж: Устройство управления откидыванием кабины / FAW CA4250 (P77K25T1E5)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
16
17
17
17
Поз. Артикул Название детали Кол-во Цена
1 5002310-2172-C00/A Насос наклона кабины гидравлический 1; -
2 CQ1460840 Комбинированный болт 3; -
3 5002641-2183/A Кронштейн перекидного гидравлического переключателя 1; -
4 CQ1460820 Установочное место для болта 2; -
5 500236-PB90001/B Перекидной гидравлический переключатель 1; -
6 5002085-2000-C00/C Масляная труба в сборе 1; -
7 5002110-2000-C00/A Масляная труба в сборе 1; -
8 5002080-2000-C00/G Масляная труба в сборе 1; -
9 5002100-2000-C00/G Масляная труба в сборе 1; -
10 5002115-2000-C00/C Масляная труба в сборе 1; -
11 5004125-2000-C00/D Масляная трубка гидрозамка кабины 1; -
12 5004130-2000-C00/A Масляная труба в сборе 1; -
13 5002156-2000/B Корпус трубного соединительного тройника 1; -
14 5002157-2000/B Корпус трубной соединительной муфты 1; -
15 5002156-1063/B Корпус трубного соединительного тройника 1; -
16 CQ35112 Гайка 3; -
17 T67414646 Резиновая лента 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
