Воздушный компрессор
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

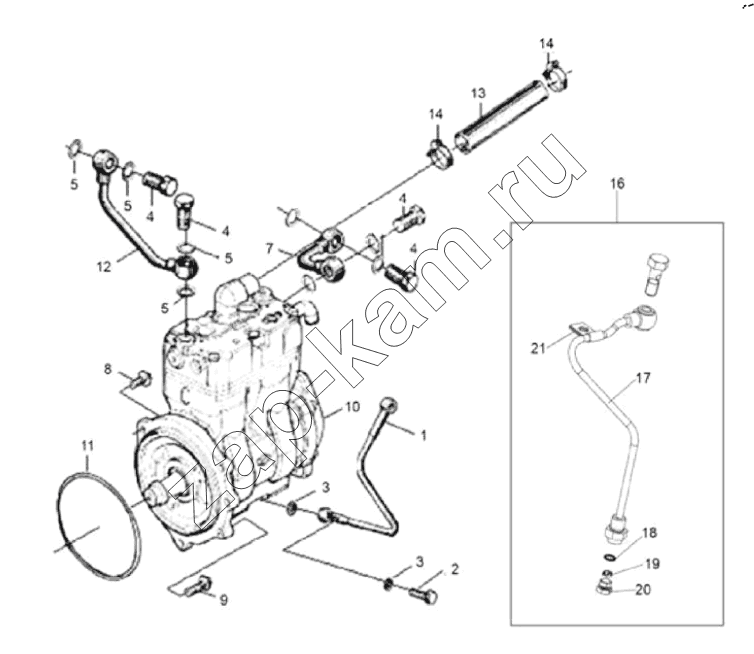

Схема/чертеж: Воздушный компрессор / FAW CA4250 (P77K25T1E5)
1
2
3
3
4
4
4
5
5
5
5
7
8
9
10
11
12
13
14
14
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
X3451.1M12X1.5 X3451.1M12X1.5 Болт 1; -
3509061AM50-02000 3509061AM50-02000 Шарнирный болт 1; -
3509228-M50-02000 3509228-M50-02000 Трубчатая опора 1; -
3509036-M50-02000 3509036-M50-02000 Соединитель 1; -
X340312X18 X340312X18 Медная шайба 2; -
X345518PB X345518PB Комбинированная шайба 6; -
3509813AM50-02000 3509813AM50-02000 Заглушка 1; -
Q1840810F36 Q1840810F36 Шестигранный фланцевый болт 2; -
3509324-M50-02000 3509324-M50-02000 Соединитель 1; -
3509062-81D 3509062-81D Шестигранный фланцевый болт 1; -
3509286AM54-0B2005 3509286AM54-0B2005 Воздухозаборник 1; -
1 3509050AM5B-21301J Трубка масляная впускная компрессора 1; -
2 3509053-81D Шарнирный болт 2; -
3 X340310X16 Медная шайба 4; -
4 3509059-81D Шарнирный болт M18x1.5 4; -
5 X340318X24 Медная шайба 3; -
7 3509030-M5B-21301JS Трубка подачи воды насоса воздушного компрессора 1; -
8 Q1841012F36 Болт поверхности шестигранного фланца 1; -
9 Q1841040F36 Фланцевый болт с шестигранной головкой 4; -
10 3509010AM54-0B2005 Воздушный компрессор в сборе 1; -
11 3509011-M50-02000J Резиновое кольцевое уплотнение 1; -
12 3509020AM50-01306 Трубка возвратная компрессора 1; -
13 3509284AM54-0B2005 Резиновая труба воздухозаборника компрессора 1; -
14 Q67638F36 Хомут для червячного приводного шланга 2; -
16 3509230-M54-0B2005 Стальная труба воздушного компрессора в сборе 1; -
17 3509323-M54-0B2005 Энергосберегающая стальная труба воздушного компрессора 1; -
18 3509413-M50-02000 Уплотнение специальной формы 1; -
19 3509417-M50-02000 Стопорное кольцо 1; -
20 3509420-M50-02000 Резьбовая втулка с уплотнительным кольцом в сборе 1; -
21 3509236-M54-0B2005 Хомут пневматического шланга 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
