Заднее крыло
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

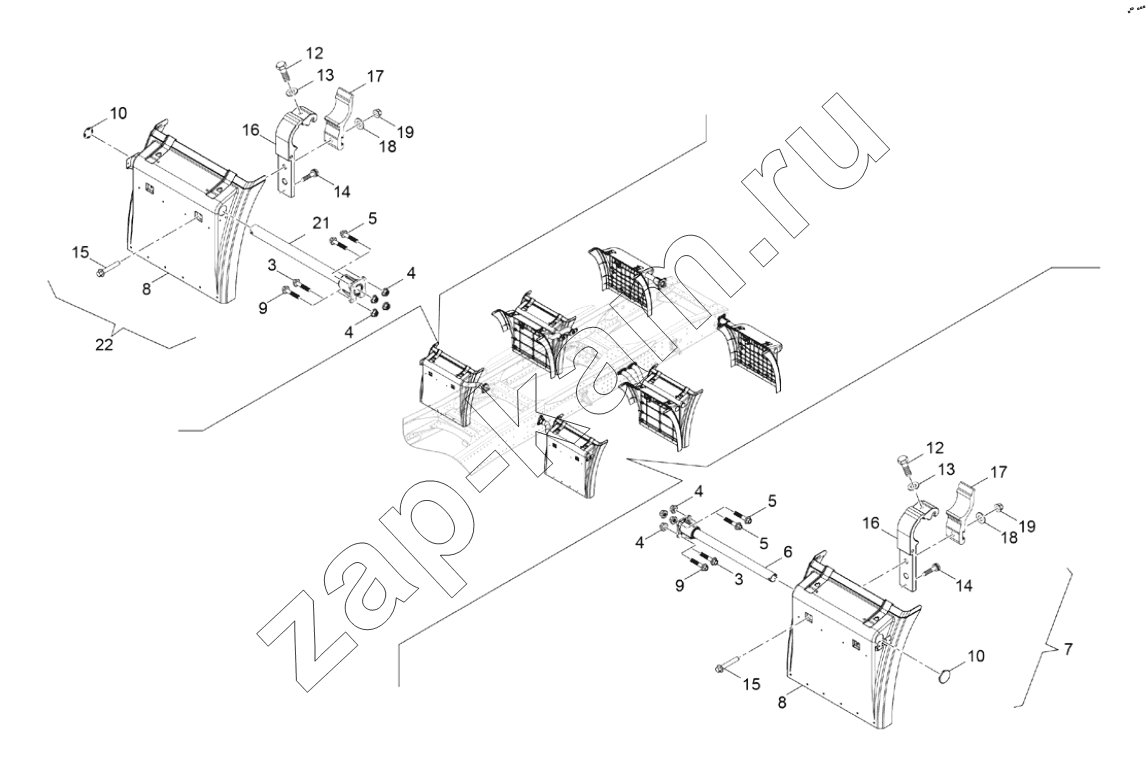

Схема/чертеж: Заднее крыло / FAW CA4250 (P77K25T1E5)
3
3
4
4
4
4
5
5
5
6
7
8
8
9
9
10
10
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
21
22
Поз. Артикул Название детали Кол-во Цена
1 8404016-2000/H Верхняя часть заднего подкрылка 4; -
2 8404017-91W/J Резиновый уплотнитель заднего крыла 16; -
3 Q1841450T Болт 2; -
4 CQ32614F37K Замковая шестигранная гайка с фланцем 8; -
5 Q1841440TF37K Болт с шестигранной головкой (стандартная деталь) 4; -
6 8404155-2026/A Левый кронштейн стабилизатора поперечной устойчивости в сборе 2; -
7 8404225-2000/C Левое переднее крыло среднего моста в сборе 1; -
8 8404011-2000/D Переднее крыло среднего моста 2; -
9 Q1841445T Болт 2; -
10 8404024-91W/D Крышка заглушки 4; -
11 CQ1500620 Шестигранный болт 8; -
12 CQ1500630 Болт с шестигранной головкой 12; -
13 CQ40106 Плоская шайба а 16; -
14 CQ2205522 Крестообразный самонарезающий винт с полукруглой головкой и плоская шайба в сборе 16; -
15 8404023-2000/B Болт с шестигранной головкой 24; -
16 8404022-91W/F Задняя подпорка зажима 22; -
17 8404021-91W/E Передняя подпорка зажима 22; -
18 Q40208 Шайба 24; -
19 CQ39608 Гайка 24; -
20 8404240-2000/C Правое заднее крыло среднего моста в сборе 1; -
21 8404160-2026/A Правый кронштейн стабилизатора поперечной устойчивости в сборе 2; -
22 8404230-2000/C Правое переднее крыло среднего моста в сборе 1; -
23 8404014-2000/D Правое заднее крыло среднего моста 1; -
24 8404013-2000/D Левое заднее крыло среднего моста 1; -
25 CQ32614 Гайка 8; -
26 Q1841460T Болт 8; -
27 8404135-2026/B Опора заднего крыла в сборе 4; -
28 8404235A2040/B Левое заднее крыло среднего моста в сборе 2; -
29 8404013-2040/C Левое заднее крыло среднего моста 2; -
30 8404235-2000/C Левое заднее крыло среднего моста в сборе 1; -
31 8404018-2040/C Заднее правое крыло 1; -
32 8404240A2040/B Правое заднее крыло среднего моста в сборе 2; -
33 8404014-2040/B Правое заднее крыло среднего моста 2; -
34 8404250B2040/A Правое заднее крыло заднего моста в сборе 1; -
35 8404245B2040/A Левое заднее крыло заднего моста в сборе 1; -
36 8404118A2040/B Брызговик 2; -
37 CQ1500630 Болт с шестигранной головкой 4; -
38 8404012-2040/C Крыло левое заднее 2; -
39 Q1841245T Шестигранный фланцевый болт 4; -
40 CQ32614F37K Замковая шестигранная гайка с фланцем 8; -
41 Q1841445TF37K Шестигранный фланцевый болт толстый стержень 8; -
42 CQ1460825 Болт 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
