Задний ресивер
/ FAW CA4250 (P77K25T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

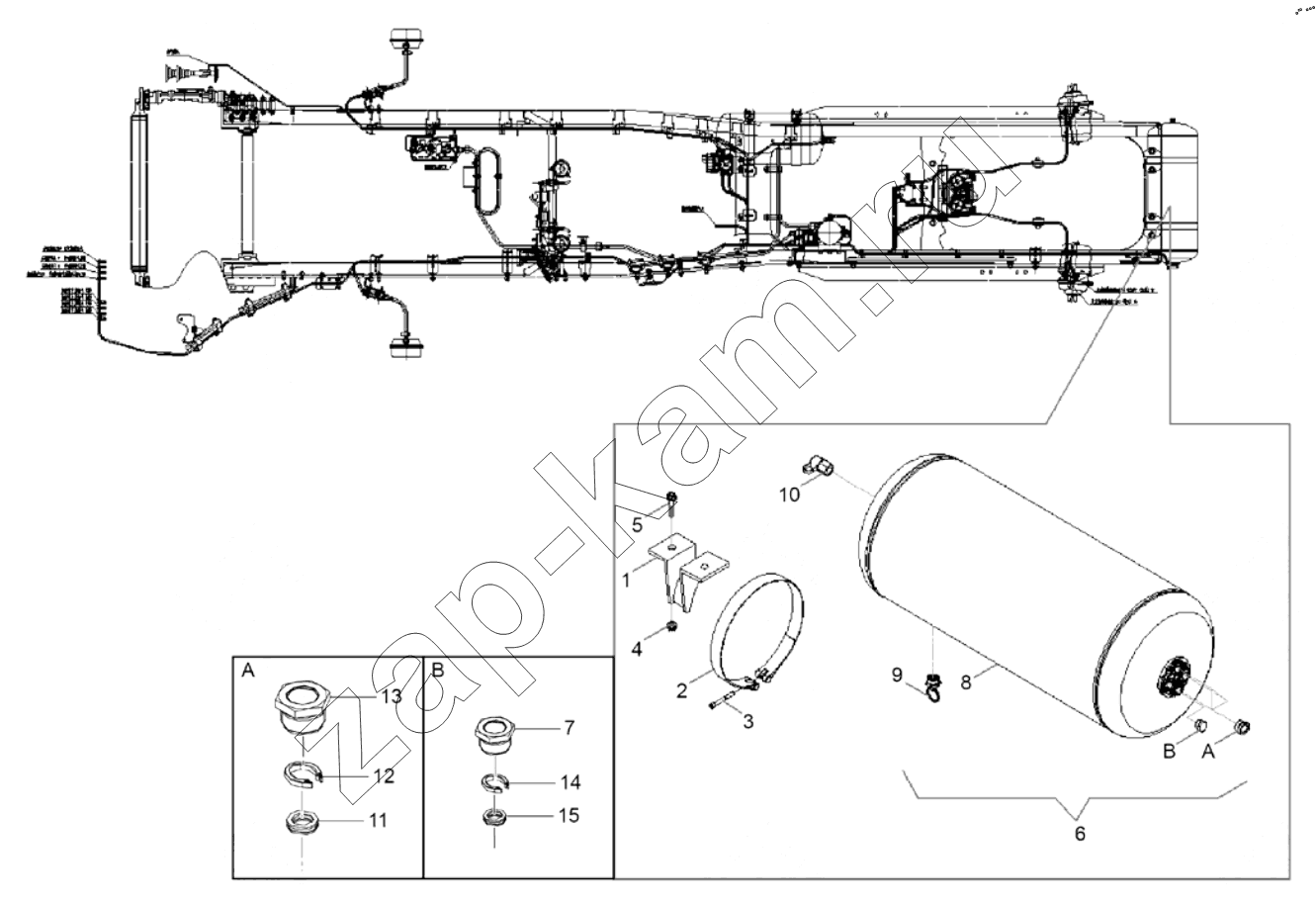

Схема/чертеж: Задний ресивер / FAW CA4250 (P77K25T1E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 3513065-84Q/C Кронштейн резервуара для хранения воздуха в сборе 2; -
2 3513095-91W/C Ленточное крепление в сборе 2; -
3 CQ2180880Q Винт с цилиндрической головкой и внутренним шестигранником 2; -
4 CQ32614 Гайка 4; -
5 Q1841440 Шестигранный фланцевый болт 4; -
6 3513050-2167/A Ресивер 1; -
7 3506410-1500/B Резьбовая втулка с уплотнительным кольцом в сборе 1; -
8 3513075-2043/B Ресивер в сборе 1; -
9 3513100-1500/B Сливной водяной кран в сборе 1; -
10 3513150-1500/C Детекторный соединитель 1; -
11 3513403-1500/C Уплотнительное кольцо специального сечения 3; -
12 3513407-1500/C Соединительный хомут 3; -
13 3513410-1500/B Резьбовая втулка 3; -
14 3506407-1500/C Стопорное кольцо 1; -
15 3506403-1500/C Уплотнительное кольцо специального сечения 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
