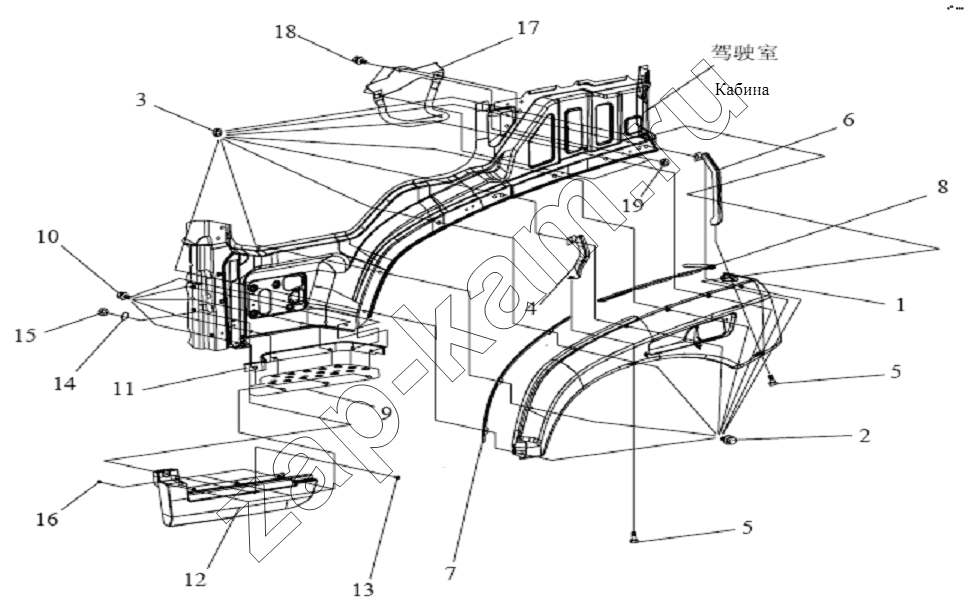

Крыльевая панель и педаль
/ FAW CA-1083
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 5103270-А20 | 5103270-А20 | Правая педаль в сборе | ; | |
| 1 | 5103017-А20 | Левая крыльевая плита | 1; | |
| 1 | 5103018-А20 | Правая крыльевая плита | 1; | |
| 2 | CQ1460825 | Болт | 16; | |
| 3 | CQ34008 | Гайка | 16; | |
| 4 | 5103025-А20 | Усиленная плитка А - левая крыльевая плита | 1; | |
| 4 | 5103030-А20 | Усиленная плитка А - правая крыльевая плита | 1; | |
| 5 | CQ1460616 | Болт | 4; | |
| 6 | 5103040-А20 | Усиленная плитка В - правая крыльевая плита | 1; | |
| 6 | 5103035-А20 | Усиленная плитка В - левая крыльевая плита | 1; | |
| 7 | 5103191Е109 | Передняя уплотнительная плёнка левой крыльевой плиты | 1; | |
| 7 | 5103192Е109 | Передняя уплотнительная плёнка правой крыльевой плиты | 1; | |
| 8 | 5103193Е109 | Задняя уплотнительная плёнка левой крыльевой плиты | 1; | |
| 8 | 5103194Е109 | Задняя уплотнительная плёнка правой крыльевой плиты | 1; | |
| 9 | 5103265-А20 | Левой педаль в сваривание в сборе | 1; | |
| 9 | 5103265-А20 | Левой педаль в сваривание в сборе | 1; | |
| 10 | CQ1460820 | Установочное место для болта | 10; | |
| 11 | 5103262Е109 | Уплотнительная плёнка правой ножной педали второй степени | 1; | |
| 11 | 5103261Е109 | Уплотнительная плёнка левой ножной педали второй степени | 1; | |
| 12 | 5103218-А20 | Отделочный кожух правой педали | 1; | |
| 12 | 5103217-А20 | Отделочный кожух левой педали | 1; | |
| 13 | Q2360616 | Винт | 2; | |
| 14 | Q40106 | Шайба | 2; | |
| 15 | CQ34006 | Шестигранная гайка | 2; | |
| 16 | CQ34005 | Гайка | 6; | |
| 17 | 5103180-А20 | Подручник в сборе | 1; | |
| 18 | CQ1460625 | Болт | 3; | |
| 19 | CQ34006 | Шестигранная гайка | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
