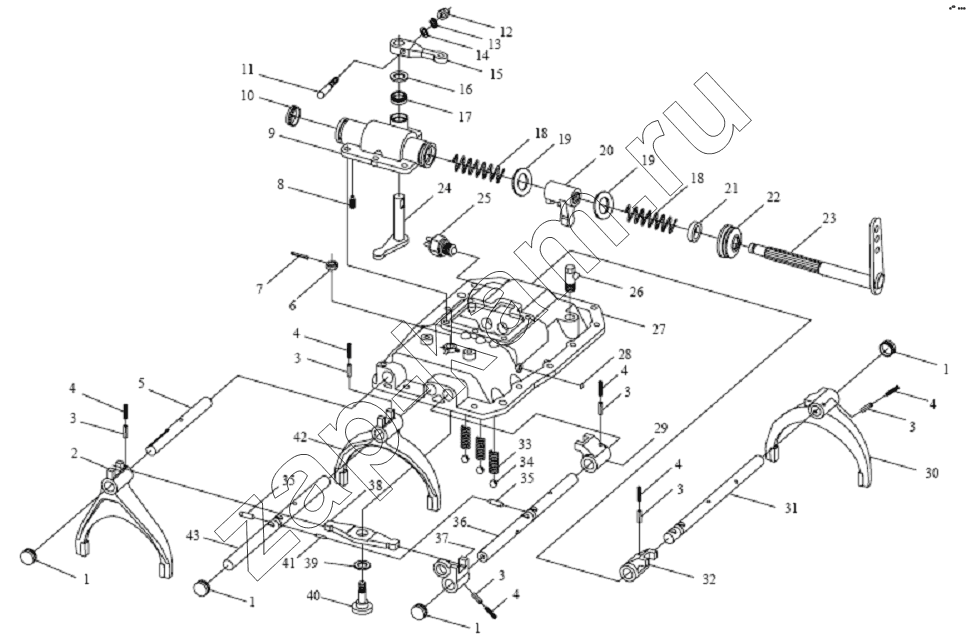

Крышка и верхняя крышка вариатора
/ FAW CA-1083
1
1
1
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1702116-1К2 | Пробка - ось вилки | 4; | |
| 2 | 1702062-14 | Вилка вариатора - пятая и шестая скорость | 1; | |
| 3 | 1702041-11 | Пружинный штифт | 6; | |
| 4 | 1702042-11 | Упругий штифт | 6; | |
| 5 | 1702072-14 | Вилка для реверсии - 5 и 6 скорости | 1; | |
| 6 | CQ38714 | Более плоская гайка с шестигранным желобом | 1; | |
| 7 | Q5003025 | Шплинт | 1; | |
| 8 | 1702241-Q7 | Винт | 1; | |
| 9 | 1702201-212 | Кронштейн устройства вариатора | 1; | |
| 10 | 1702231-1К2 | Пробка - ось переключения передач | 1; | |
| 11 | 1702213-1К2 | Замковый штифт - рычаг выбора передачи | 1; | |
| 12 | CQ34006 | Шестигранная гайка | 1; | |
| 13 | Q40306 | Пружинная шайба | 1; | |
| 14 | Q40106 | Шайба | 1; | |
| 15 | 1702212-249 | Рычаг выбора передачи - устройство вариатора | 1; | |
| 16 | 1702214-1К2 | Противотрениевая прокладка | 1; | |
| 17 | 1702215-1К2 | Сальник в сборе - ось выбора передачи | 1; | |
| 18 | 1702226-1К2 | Возвратная пружина | 2; | |
| 19 | 1702227-1К2 | Спейсер - возвратная пружина | 2; | |
| 20 | 1702228-1К2 | Вилка переключения передачь | 1; | |
| 21 | 1702225-1К2 | Сальник в сборе - ось переключения передачь | 1; | |
| 22 | 1702224-1К2 | Пыленепроницаемый кожух - ось переключения передачь | 1; | |
| 23 | 1702220-249 | Ось переключения передачь | 1; | |
| 24 | 1702211-249 | Ось выбора передачи - Устройство вариатора | 1; | |
| 25 | 3729100-211 | Переключатель лампы заднего хода | 1; | |
| 26 | 1702091-11 | Пробка для вентиляции | 1; | |
| 27 | 1702101-211 | Верхняя крышка - устройство вариатора | 1; | |
| 28 | CQ72112 | Пробка | 1; | |
| 29 | 1702021-К2 | Направляющий - сухарь Вариатора - четвертая скорость и пятая скорость | 1; | |
| 30 | 1702133-1К2 | Вилка вариатора - первая скорость и скорость заднего хода | 1; | |
| 31 | 1702131-1К2 | Ось вилки вариатора - первая скорость и скорость заднего хода | 1; | |
| 32 | 1702132-1К2 | Направляющий сухарь - вариатора - первая скорость и скорость заднего хода | 1; | |
| 33 | 1702026-11 | Пружина - ось вилки вариатора для самозапирания | 3; | |
| 34 | Q966955 | Самозапирающийся стальной шар | 3; | |
| 35 | 1702028-11 | Взаимозамкнутый блок - ось вилки вариатора для самозапирания | 2; | |
| 36 | 1702111-1К2 | Ось вилки вариатора - четвертая скорость и пятая скорость | 1; | |
| 37 | 1702071-14 | Коммутирующий направляющий сухарь - пятая скорость и шестая скорость | 1; | |
| 38 | 1702074-14 | Коммутирующий рычаг - пятая скорость и шестая скорость | 1; | |
| 39 | 1702076-14 | Шайба - коммутирующая ось | 1; | |
| 40 | 1702073-14 | Коммутирующая ось - пятая скорость и шестая скорость | 1; | |
| 41 | 1702029-11 | Взаимозамкнутый блок - ось вилки вариатора для самозапирания | 1; | |
| 42 | 1702122-1К2 | Вилка вариатора - вторая скорость и третья скорость | 1; | |
| 43 | 1702121-1К2 | Ось вилки вариатора - Вторая скорость и третья скорость | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
