Тормозная цепь
/ FAW CA-1083

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

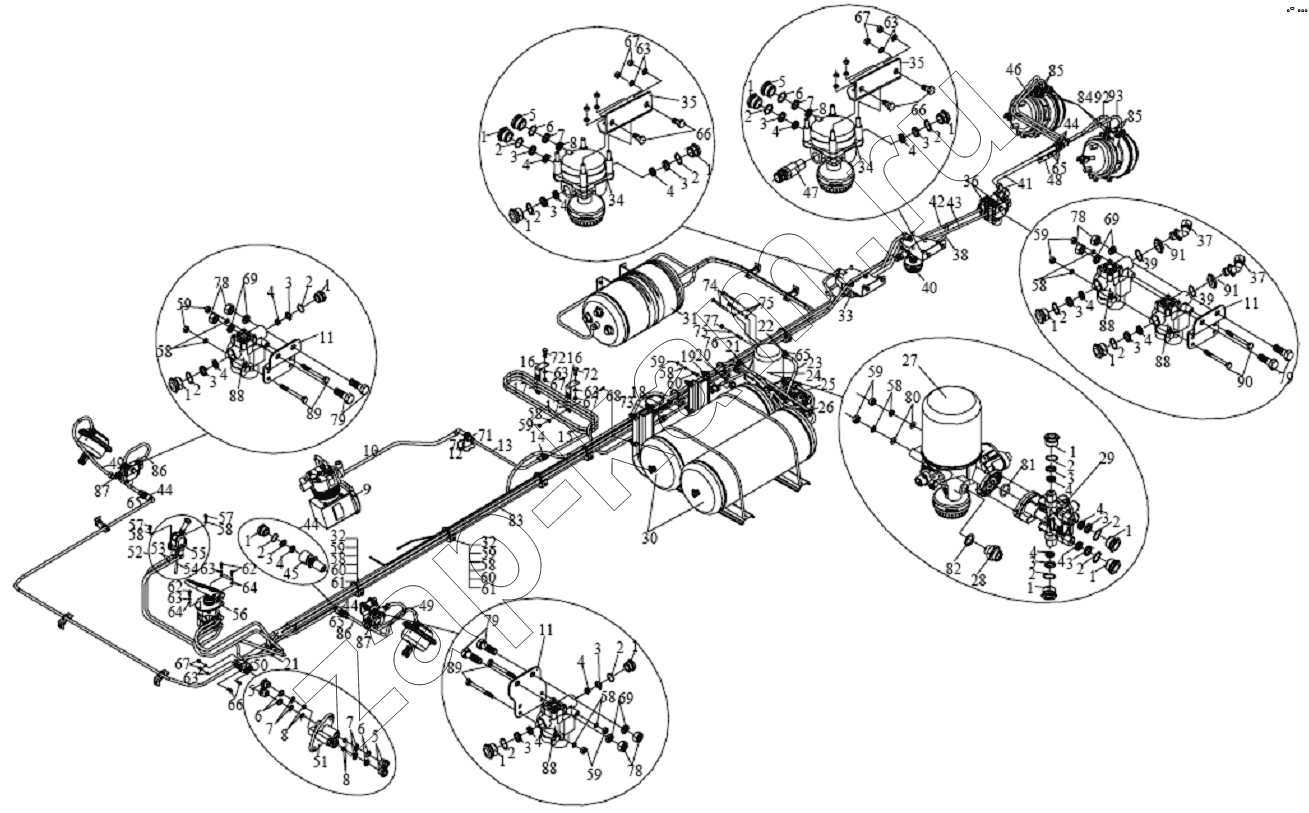

Схема/чертеж: Тормозная цепь / FAW CA-1083
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
11
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
37
37
38
39
39
40
41
42
43
44
44
44
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
57
58
58
58
58
58
58
58
58
58
58
59
59
59
59
59
59
59
59
60
60
60
61
61
62
62
62
63
63
63
63
63
63
64
64
65
65
65
65
66
66
66
67
67
67
67
67
68
69
69
69
70
71
72
72
73
74
75
75
76
77
78
78
78
79
79
79
80
81
82
83
84
85
85
86
86
87
87
88
88
88
88
89
89
90
91
91
92
93
Поз. Артикул Название детали Кол-во Цена
клапан клапан Четырехконтурный предохранительный клапан и клемма в сборе ; -
1 3513406-50А Втулка 15; -
2 3513408-50А Уплотнительное кольцо 15; -
3 3513407-50А Рым 15; -
4 3513403-50А Уплотнительное кольцо 15; -
5 3506406-50А Втулка 6; -
6 3506408-50А Уплотнительное кольцо 6; -
7 3506407-50А Рым 6; -
8 3506403-50А Уплотнительное кольцо 6; -
9 3509010-D6 Компрессор в сборе 1; -
10 3506205-348 Передние воздушные трубы в сборе 1; -
11 3550316-50А Опора - ABS магнитный клапан 3; -
12 3506222-348 Опора - выпускной трубопровод компрессора 1; -
13 3506030-50 Шланг в сборе 1; -
14 3506404-50 Адаптер 1; -
15 3506210-348 Средние воздушные трубы в сборе 1; -
16 3506432-348 Опора - выпускной трубопровод компрессора 2; -
17 3506433-348 Хомут - выпускной трубопровод фиксированного компрессора 2; -
18 3506215-348 Задние воздушные трубы в сборе 1; -
19 3506206-05 Хомут - воздушные трубы 2; -
20 3506207-05 Втулка - воздушные трубы 2; -
21 3506261-348 Защитное кольцо 2; -
22 3506209-1H Адаптер - передний тормоз 1; -
23 3506220-371 Задние воздушные трубы в сборе 1; -
24 3515010-371 Компонент воздушной обработки со штуцером в сборе 1; -
25 3506240-348 Выпускной воздухопровод в сборе 1; -
26 3506235-348 Выпускной воздухопровод в сборе 1; -
27 511010-385 Воздушный осушитель 1; -
28 3512011-4Е Плоская уплотнительная пробка воздухопровода 1; -
29 3515025-385 Газовпускной вход сушилки 1; -
30 3513015-392 Газгользор с адаптерами в сборе 2; -
31 3513210-54А Двухконтурный воздушный резервуар со штуцером в сборе 1; -
32 3506421-279 Пакет трубок в сборе 12; -
33 3518010А348 Клапаны с муфтами в сборе 1; -
34 3518015-502 Клапаны реле в сборе 2; -
35 3518012-369 Кронштейн 2; -
36 3550325-50А Электромагнитный клапан задней системы АBS и штуцер в сборе 2; -
37 3550311В109 Штуцер - Электромагнитный клапан системы АBS 2; -
38 3506040-392 Шланг заднего тормоза в сборе 1; -
39 Q7342426E Резиновое уплотнительное кольцо круглого сечения 2; -
40 3518020А348 Клапаны с муфтами в сборе 1; -
41 3506040 А348 Шланг заднего тормоза в сборе 2; -
42 3506320А348 Труба в сборе - ABS магнитный клапан 1; -
43 3506310А348 Труба в сборе - ABS магнитный клапан 1; -
44 3506415-367 Штуцер 5; -
45 3506416-367 Штуцер 5; -
46 3506360 А348 Воздухопровод в сборе 1; -
47 3757050-435 Выключатель индикации ручного тормоза в сборе 1; -
48 3506327A3 48 Опора шланга заднего тормоза 1; -
49 3506010А348 Шланг переднего тормоза в сборе 1; -
50 3506400-385 Многоканальное соединения 1; -
51 3506404-367 Многоканальное соединение 1; -
52 3508105-392 Пакет трубок ручного клапана в сборе 1; -
53 3506200-392 Ручной пакет трубок в сборе 1; -
54 3506470-392 Воздухопровод в сборе для выхлопа ручного клапана 1; -
55 3508020-240 Клапан 1; -
56 3514105-488 Тормозной клапан и адаптер в сборе 1; -
57 CQ1500840 Болт 2; -
58 Q40308 Пружинная шайба 25; 10 ₽ - 60 ₽
59 59CQ34008 Шестигранная гайка 23; -
60 CQ1500825 Болт 13; -
61 Т67437676 Пластмассовая лента ; -
62 CQ1511025 Болт 3; -
63 Q40310 Пружинная шайба 9; -
64 Q40110 Шайба 3; -
65 CQ35320 Гайка 5; -
66 CQ1501030 Болт 4; -
67 CQ34010 Гайка 6; -
68 CQ1500820 Болт 6; -
69 Q40314 Пружинная шайба 6; -
70 CQ35120 Гайка 1; -
71 305209F Прямой штуцер 1; -
72 CQ1501020 Шестигранный болт 2; -
73 CQ63112 Штуцер 1; -
74 Q151C1230 Шестигранный нитевидный болт 3; -
75 Q40312 Пружинная шайба 4; -
76 CQ1501235 Болт 1; -
77 CQ34012 Гайка 1; -
78 CQ34014 Гайка 6; -
79 CQ1501440 Шестигранный болт 6; -
80 Q40108 Шайба 2; -
81 CQ7343258A Резиновое уплотнительное кольцо круглого сечения 1; -
82 CQ7342224A О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента 1; -
83 3506100С537 Пакет трубок в сборе 1; -
84 3515013-93 Четырехконтурная плоская уплотнительная пробка 4; -
85 CQ72316 Уплотнительное кольцо 4; -
86 3506270А348 Газовпускной трубопровод в сборе 2; -
87 3550335-362 Электромагнитный клапан 2; -
88 3550310-50А Электромагнитный клапан системы АBS в сборе 4; -
89 CQ1500875 Болт направляющей шейки с шестигранной головкой 4; -
90 3550336А343 Крепежный болт электромагнитного клапана 2; -
91 3511012-1Н Уплотнительная втулка для выхода воздушной сушилки 2; -
92 3506370А348 Шланг в сборе - ЗМ до ЛК 1; -
93 3506350-348 Шланг в сборе - ЗМ до ПЦ 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
