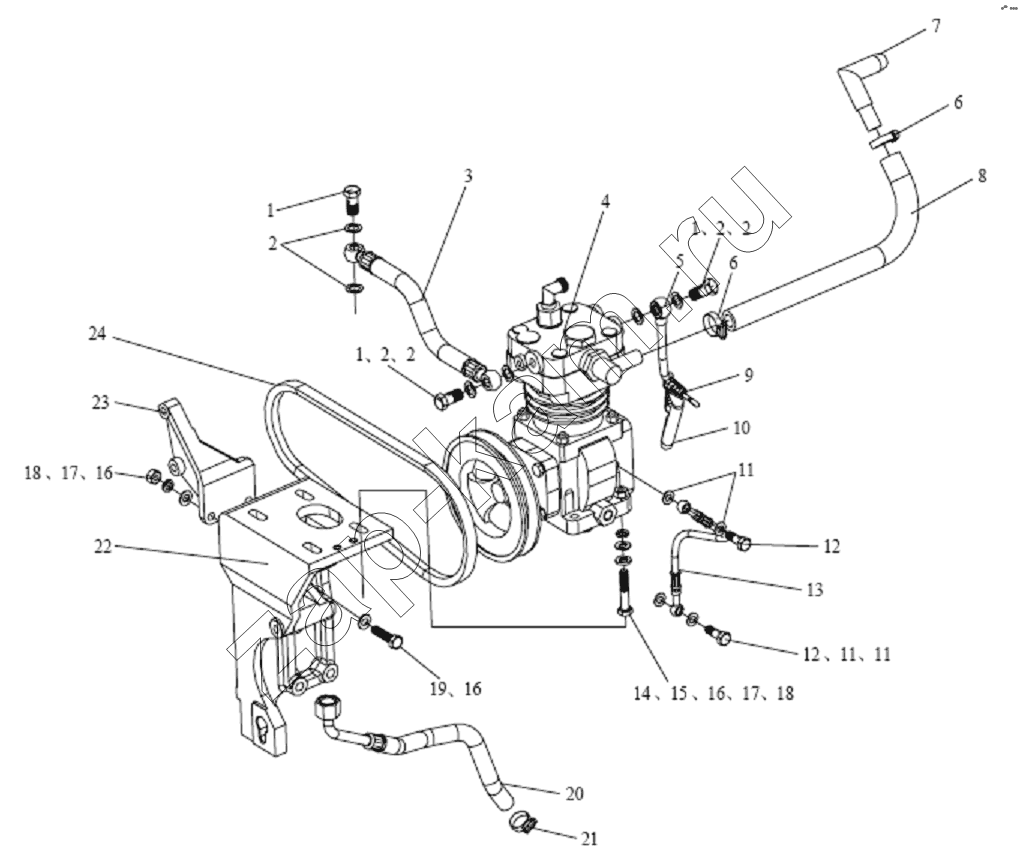

Воздушный компрессор
/ FAW CA-1083
1
1
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
11
11
12
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 | 3; | |
| 2 | Q/WC3403-1994 | Медная прокладка | 6; | |
| 3 | 3509063А104-СК40 | Конденсатопровод в сборе | 1; | |
| 4 | 3509010-541-0010 | Компрессор в сборе | 1; | |
| 5 | 3509060-152-0000 | Впускной водопровод сборе | 1; | |
| 6 | Q676B29 | Скоба червячного приводного шланга | 2; | |
| 7 | 3509055-541-0000 | Штуцер газовпускного трубопровода насоса воздушного компрессора | 1; | |
| 8 | 3509052-541-0010 | Газовпускной резиновый трубопровод | 1; | |
| 9 | В-08-038 | Подхват топливного трубопровода | 2; | |
| 10 | 3509061-152-0000 | Впускной резиновый трубопровод | 1; | |
| 11 | Q/WC3403-1994 | Медная прокладка | 4; | |
| 12 | 1104069-001-0000 | Шарнирный болт | 4; | |
| 13 | 3509040-152-0000 | Впускной маслопровод компрессора в сборе | 1; | |
| 14 | Q150B1055 | Болт с шестигранной головкой | 4; | |
| 15 | 1111104-101-0000 | Шайба | 4; | |
| 16 | Q40110 | Шайба | 4; | |
| 17 | Q40310 | Пружинная шайба | 6; | |
| 18 | Q340B1O | I-образная шестигранная гайка | 6; | |
| 19 | 3509024-101-CN30 | Болт с шестигранной головкой | 2; | |
| 20 | 3509041-541-0010 | Обратный маслопровод воздушного компрессора в сборе | 1; | |
| 21 | Q67625 | Хомутик | 1; | |
| 22 | 3509030В541-0010 | Стойка насоса воздушного компрессора в сборе | 1; | |
| 23 | 3509012-104-YX10 | Стойка насоса воздушного компрессора | 1; | |
| 24 | 3509044-104-YX10 | Стойка насоса воздушного компрессора | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
