Приборная панель (VI)
/ FAW CA-3250-P66K2L2BT1E4Z

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

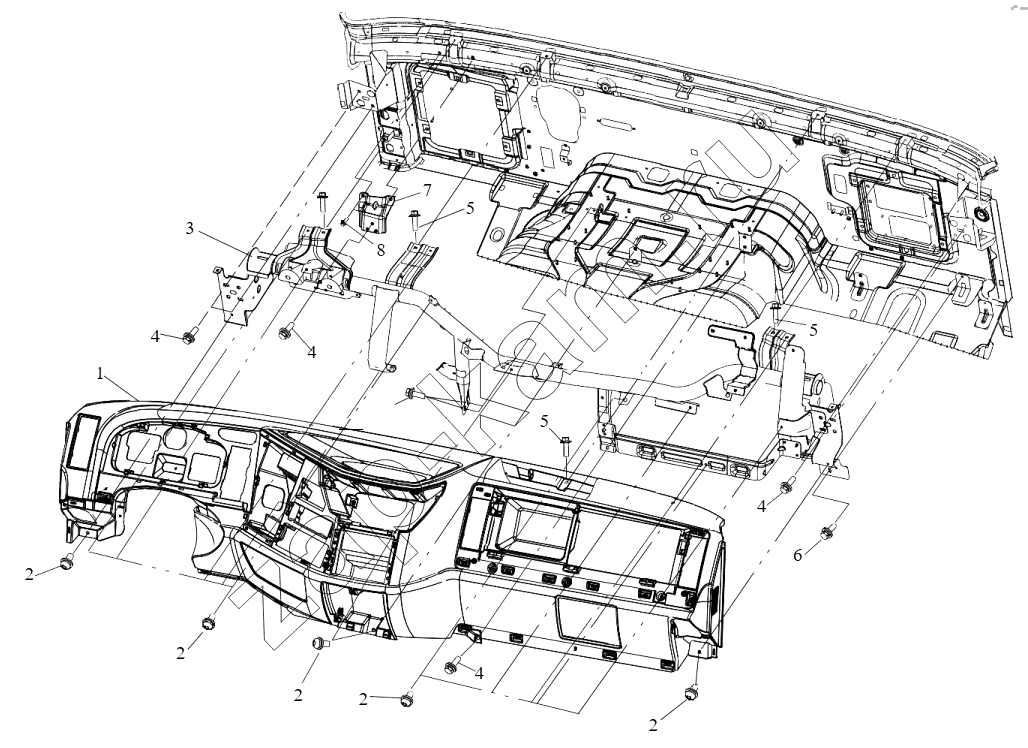

Схема/чертеж: Приборная панель (VI) / FAW CA-3250-P66K2L2BT1E4Z
1
2
2
2
2
2
3
4
4
4
4
5
5
5
6
7
8
Поз. Артикул Название детали Кол-во Цена
1 5310030-А01 Сварочная приборная панель в сборе 1; -
2 5310211-A01 Левый нижний щиток 1; -
3 5310056-A01 Металлическая пластина А 3; -
4 Q2360620F6 Комбинированный винт с крестообразными шлицами 2; -
5 5310216-A01 Левый средний нижний щиток 1; -
6 5310217-A01 Металлическая пластина С 3; -
7 5310033-A01 Замковая гайка 1; -
8 CQ2714219 Самонарезающий винт с крестообразными шлицами 1; -
9 Q2360620F6 Комбинированный винт с крестообразными шлицами 2; -
10 5310218-A01 Левая решетка обдува ног 1; -
11 5310241-А01 Правый нижний щиток 1; -
12 5310056-A01 Металлическая пластина А 7; -
13 Q2360620F6 Комбинированный винт с крестообразными шлицами 2; -
14 5310265-A01 Центральный нижний ящик для мелочей в сборе 1; -
15 5310310АА01 Поперечина приборной панели в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
