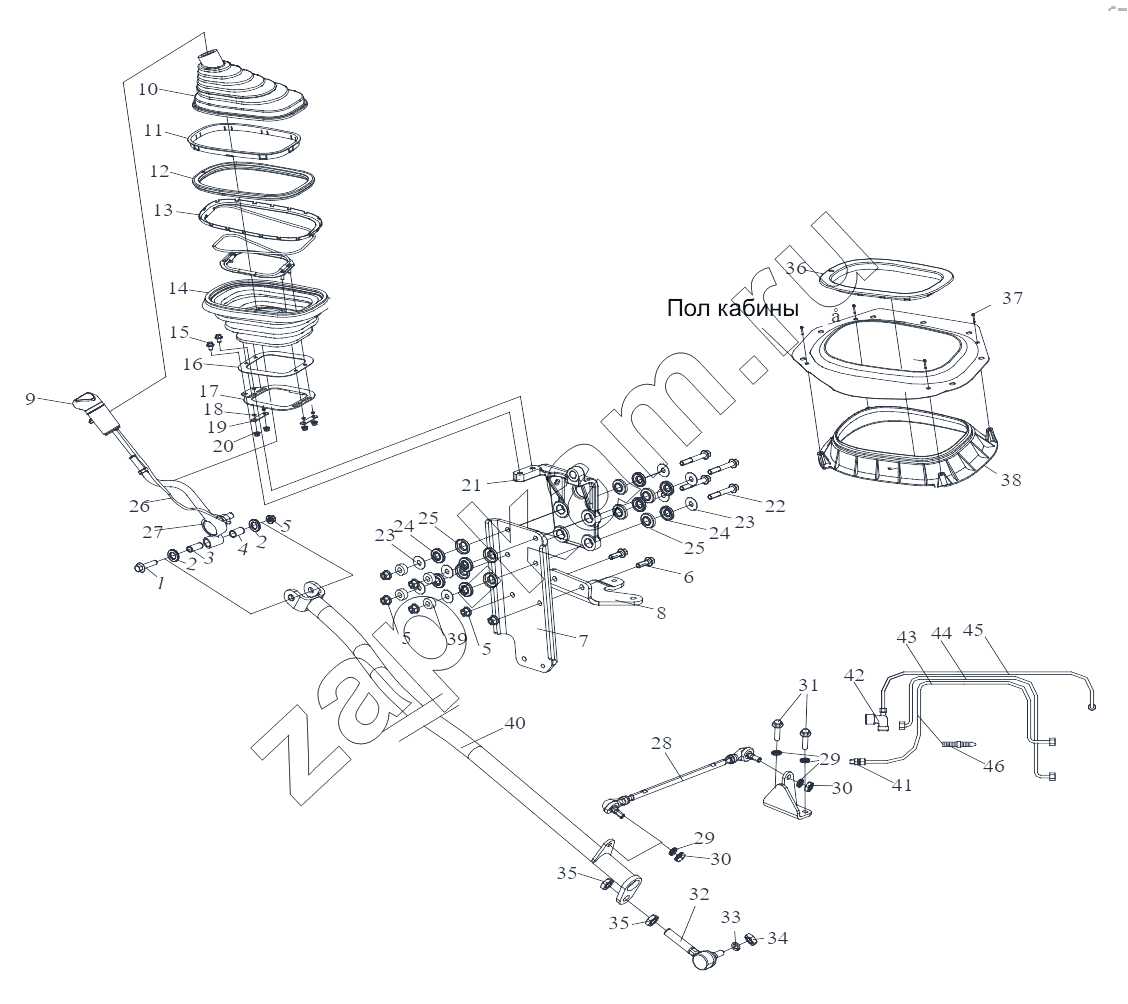

Механизм управления переключением передач
/ FAW CA 3250 P66K2T1E5
1
2
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | CQ1501035 | Болт | 1; | |
| 2 | 1703085-61В/А | Подушка в сборе рычага переключения передач | 2; | |
| 3 | 1703082-61В/А | Муфта переднего штока | 1; | |
| 4 | 1703083-61В/А | Втулка рычага переключения передач | 1; | |
| 5 | CQ32610 | Шестигранная гайка | 7; | |
| 6 | Q1841030T | Шестигранный фланцевый болт | 2; | |
| 7 | 1703075-14B/D | Кронштейн рычага переключения передач в сборе | 1; | |
| 8 | 1703065-14В/А | Нижний кронштейн в сборе рычага переключения передач | 1; | |
| 9 | 1703025А61B-C00/C | Рукоятка рычага переключения передач со схемой переключения передач в сборе | 1; | |
| 10 | 1703041-61B/D | Верхний пылезащитный чехол | 1; | |
| 11 | 1703043A70A/D | Клипсы крепления верхнего пылезащитного чехла | 1; | |
| 12 | 1703048A70A/D | Клипсы крепления нижнего пылезащитного чехла | 1; | |
| 13 | 1703050-61В/А | Рычаг переключения передач, защитный чехол с кронштейном в сборе | 1; | |
| 14 | 1703046-61В/С | Нижний пылезащитный чехол | 1; | |
| 15 | Q1840816 | Болт | 2; | |
| 16 | 1703061А70А/В | Верхняя опорная пластина пылезащитного чехла | 1; | |
| 17 | 1703060-61С/А | Нижняя опорная пластина в сборе пылезащитного чехла | 1; | |
| 18 | 1703068А70А/А | Нижний пылезащитный чехол трубки | 4; | |
| 19 | 1703066А70А/В | Прижимная накладка нижнего пылезащитного чехла | 2; | |
| 20 | CQ32606 | Гайка | 4; | |
| 21 | 1703071-86С/А | Кронштейн рычага переключения передач | 1; | |
| 22 | Q1841065T | Болт с шестигранной головкой и стержнем крупного сечения с фланцем стандартный тип | 4; | |
| 23 | 1703079А70А/С | Прокладка подушки верхнего кронштейна рычага переключения передач | 8; | |
| 24 | 1703077А70А/А | Подушка верхнего кронштейна рычага переключения передач | 8; | |
| 25 | 1703076A70A/D | Держатель подушки верхнего кронштейна рычага переключения передач | 8; | |
| 26 | 1703330А73С/А | Пучок воздухопроводов механизма переключения передач в сборе | 1; | |
| 27 | 1703021А61В/С | Рычаг переключения передач | 1; | |
| 28 | 1703110-56А/А | Шток фиксирующего рычага с наконечником в сборе | 1; | |
| 29 | Q40310 | Пружинная шайба | 4; | |
| 30 | CQ34110 | Гайка | 2; | |
| 31 | CQ1501035 | Болт | 2; | |
| 32 | 1703145А70А | Заднее соединение в сборе | 1; | |
| 33 | Q40312 | Пружинная шайба | 1; | |
| 34 | CQ34112 | Гайка | 1; | |
| 35 | CQ35116 | Тонкая шестигранная гайка | 2; | |
| 36 | 1703036А70А | Застежка - уплотнительное гнездо в сборе | 1; | |
| 37 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | 4; | |
| 38 | 1703030-61В/А | Держатель уплотнения в сборе пола кабины | 1; | |
| 39 | 1703072-14В/В | Сухарь нижнего кронштейна рычага переключения передач | 2; | |
| 40 | 1703095-14В | Продольная тяга привода управления коробкой передач со штоком в сборе | 1; | |
| 41 | CQ63005 | Штуцер | 1; | |
| 42 | 1703603-83А/А | Концевой тройник | 1; | |
| 43 | 1703670С14В/А | Впускной воздухопровод демультипликатора в сборе | 1; | |
| 44 | 1703660-77С/А | Впускной воздухопровод механизма отбора мощности в сборе | 1; | |
| 45 | 1703620С14В/А | Впускной воздухопровод электромагнитного клапана в сборе | 1; | |
| 46 | Т67417246 | Пластмассовый хомут | 0; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
