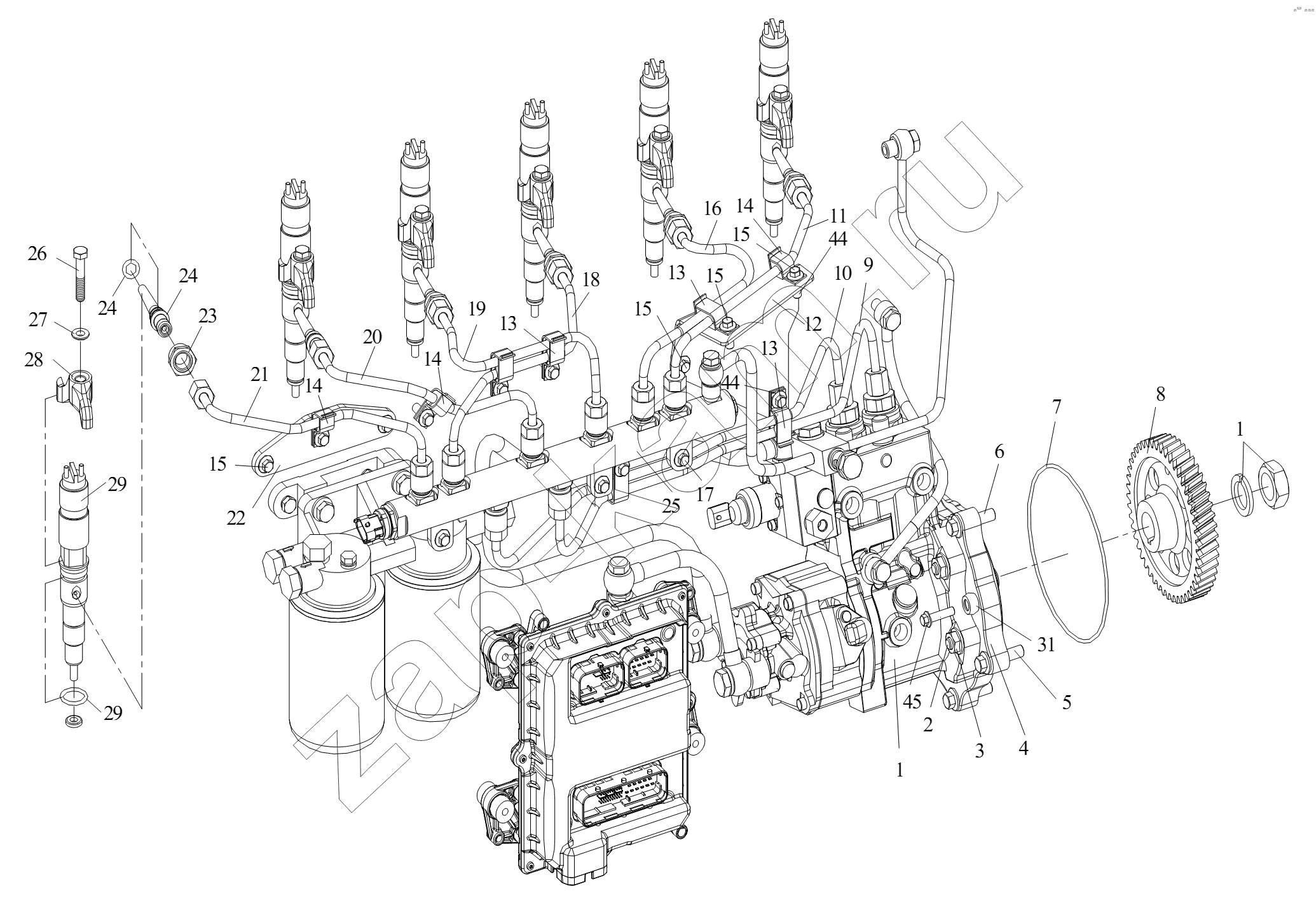

Система топливоподачи I
/ FAW CA 3250 серии J6
1
1
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
25
25
26
26
27
27
28
28
29
29
29
31
31
44
44
45
45
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1111010-22E | Топливный насос | 1; | |
| 1 | 1111010A630-0000 | Топливный насос в сборе | 1; | |
| 2 | CQ1201035 | Шпилька | 4; | |
| 3 | CQ39610 | Гайка | 4; | |
| 4 | 1111228-59D | Соединительный фланец | 1; | |
| 4 | 1111228-6300000 | Фланцевое соединение | 1; | |
| 5 | Q1841045 | Болт | 3; | |
| 6 | Q1841030 | Болт | 2; | |
| 7 | CQ73421500B | О-образное резиновое кольцо для гидравлической | 1; | |
| 7 | 1002063-29D | О-образное кольцо - перекрышка PTO | 1; | |
| 8 | 1111216-59D | Передаточная шестерня топливного насоса | 1; | |
| 8 | 1111216-6300000 | Приводная шестерня топливного насоса | 1; | |
| 9 | 1129080-22E | Топливопровод высокого давления | 1; | |
| 9 | 1129080-6400000 | Топливопровод высокого давления | 1; | |
| 10 | 1129070-6400000 | Топливопровод высокого давления | 1; | |
| 10 | 1129070-22E | Топливопровод высокого давления | 1; | |
| 11 | 1129060-22E | Топливопровод высокого давления | 1; | |
| 11 | 1129060-6400000 | Топливопровод высокого давления | 1; | |
| 12 | 1129072-48D | Крепежная стойка II - масляная труба высокого давления | 1; | |
| 12 | 1129072-6300000 | Кронштейн | 1; | |
| 13 | 1129075-48D | Трубодержатель трубки высокого давления в сборе I | 5; | |
| 13 | 1129065A621-0000 | Трубодержатель трубки высокого давления в сборе I | 5; | |
| 14 | 1129075A621-0000 | Трубодержатель трубки высокого давления в сборе I | 3; | |
| 14 | 1129065-48D | Трубодержатель трубки высокого давления в сборе I | 3; | |
| 15 | Q1840816 | Болт | 12; | |
| 16 | 1129050-22E | Топливопровод высокого давления | 1; | |
| 16 | 1129050-6400000 | Топливопровод высокого давления | 1; | |
| 17 | Q1840820 | Болт | 3; | |
| 18 | 1129040-6400000 | Топливопровод высокого давления | 1; | |
| 18 | 1129040-22E | Топливопровод высокого давления | 1; | |
| 19 | 1129030-22E | Топливопровод высокого давления | 1; | |
| 19 | 1129030-6400000 | Топливопровод высокого давления | 1; | |
| 20 | 1129020-22E | Топливопровод высокого давления | 1; | |
| 20 | 1129020-6400000 | Топливопровод высокого давления | 1; | |
| 21 | 1129010-6400000 | Топливопровод высокого давления | 1; | |
| 21 | 1129010-22E | Топливопровод высокого давления | 1; | |
| 22 | 1129071-59D | Крепежная стойка I - труба высокого давления | 1; | |
| 22 | 1129071-6300000 | Кронштейн | 1; | |
| 23 | 1112031-29D | Промежуточная гайка штуцера трубки высокого давления | 6; | |
| 24 | 1112030-59D | Соединительная втулка трубки высокого давления в сборе | 6; | |
| 24 | 1112030-6300000 | Штуцер топливопровода высокого давления | 6; | |
| 25 | 1129110-6400000 | Топливная рампа высокого давления | 1; | |
| 25 | 1129110-22E | Топливная рампа высокого давления | 1; | |
| 26 | 1112013-29D | Болт нажимной пластины форсунки | 6; | |
| 26 | 1112013K29D | Болт прижимной планки форсунки | 6; | |
| 27 | GB8498 | Шариковая шайба | 6; | |
| 27 | GB849-19888 | Сферическая шайба | 6; | |
| 28 | 1112011-59D | Прижимная планка форсунки | 6; | |
| 28 | 1112011A630-0000 | Прижимная планка форсунки | 6; | |
| 29 | 1112010-6400000 | Форсунка | 6; | |
| 29 | 1112010-22E | Форсунка | 6; | |
| 31 | 1104088-6300000 | Втулка | ||
| 31 | 1111227-59D | Муфта | ||
| 44 | CQ39608 | Гайка | ||
| 45 | 1104089-6300000 | Фиксатор | ||
| 45 | 1111226-59D | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
