Трубопроводы рулевого механизма с гидроусилителем
/ FAW CA 3250 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

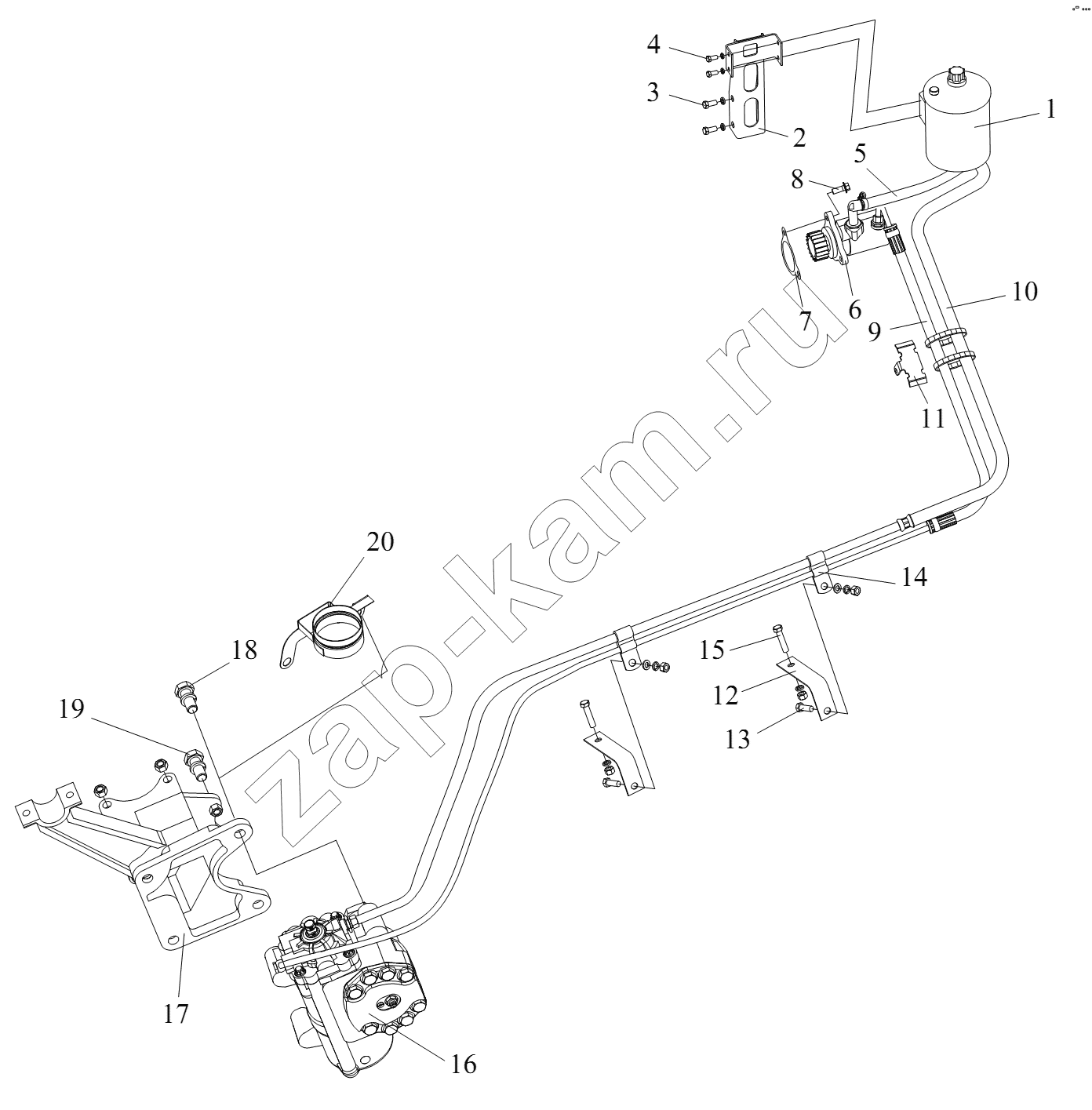

Схема/чертеж: Трубопроводы рулевого механизма с гидроусилителем / FAW CA 3250 серии J6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
Q40320 Q40320 Пружинная шайба 4; -
Q40310 Q40310 Пружинная шайба 2; -
CQ34010 CQ34010 Гайка 2; -
Q40314 Q40314 Пружинная шайба 2; -
CQ67527 CQ67527 Лирка червячного гибкого рукава 1; -
3406321A8E 3406321A8E Трубка высокого давления 1; -
3406024A50A 3406024A50A Соединение-силовой инфлектор 1; -
CQ34014 CQ34014 Гайка 2; -
T67420376 T67420376 Пластмассовая петля 2; -
3406021-91 3406021-91 Пустотелый болт 2; -
3406321A8E 3406321A8E Трубка высокого давления 4; -
Q1841455T Q1841455T Болт 1; -
Q1841655T Q1841655T Болт 4; -
CQ32614 CQ32614 Гайка 2; -
CQ67535 CQ67535 Червячный хомут 2; -
CQ32616 CQ32616 Гайка 4; -
Q40308 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
3403071-50A 3403071-50A Кронштейн 1; -
Q40310 Q40310 Пружинная шайба 4; -
3403072-50A 3403072-50A Закрепительная втулка 1; -
1 3408010-716 Масляный бачок 1; -
2 3408020A50A Кронштейн в сборе 1; -
3 CQ1501025 Болт 4; -
4 CQ1500820 Болт 4; -
5 3406011A50A Маслопровод 1; -
6 3407020-61B Масляный насос 1; -
7 3407024-26D Уплотнительная прокладка гидравлического насоса 1; -
8 Q1841030 Болт 2; -
9 3406030-72U Трубопровод высокого давления 1; -
10 3406440-70U Возвратный маслопровод 1; -
11 3506432-40A Кронштейн трубного пучка передка 1; -
12 3406115-70U Кронштейн 2; -
13 CQ1501025 Болт 2; -
14 3406027-76A Двухтрубный хомут 2; -
15 CQ1501440 Шестигранный болт 2; -
16 3411010A50A Силовой инфлектор в сборе 1; -
17 3403016-70U Держатель рулевого механизма 1; -
18 CQ1512050T Болт 4; -
19 Q1841450T Болт 1; -
20 3403070-50A Кронштейн пылезащитного 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
