Вентиляция картера
/ FAW CA 3250 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

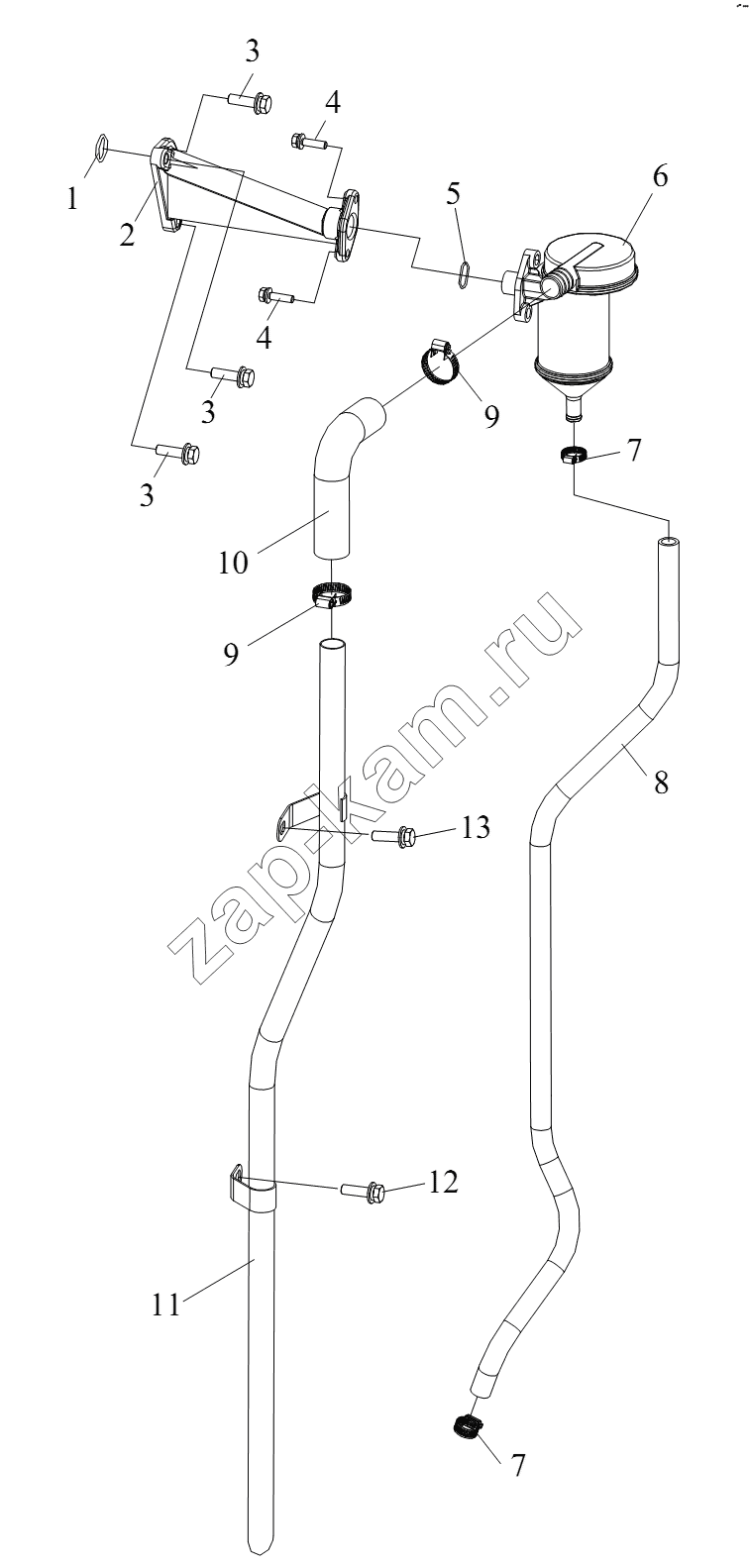

Схема/чертеж: Вентиляция картера / FAW CA 3250 серии J6
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
9
10
10
11
11
12
13
Поз. Артикул Название детали Кол-во Цена
Q40110 Q40110 Шайба 1; -
Q40310 Q40310 Пружинная шайба 1; -
Q1841020 Q1841020 Болт 1; -
Q40110 Q40110 Шайба 1; -
1 1014036-29D Уплотнительное кольцо держателя маслоотделителя 1; -
1 1014017-70A Уплотнительное кольцо-стойка воздухоотделителя 1; -
2 1014021B621-0000 Стойка - воздухоотделитель 1; -
2 1014021-48D Стойка - воздухоотделитель 1; -
3 CQ1460830 Болт 3; -
4 CQ1460625 Болт 2; -
5 1014014-70A Уплотнительное кольцо-воздухоотделитель 1; -
5 1014014A600-0367 Уплотнительное кольцо 1; -
6 1014010-70AB1 Воздухоотделитель в сборе 1; -
6 1014010A600-0367 Маслоотделитель в сборе 1; -
7 CQ67616 Хомут 2; -
7 Q676B25 Хомутик 2; -
8 1014022-6300000 Возвратный маслопровод между масляным картером и воздухоотделителем 1; -
8 1014022B29D Возвратный маслопровод между масляным картером и воздухоотделителем 1; -
9 Q676B29 Скоба червячного приводного шланга 2; -
9 CQ67630B Лирка червячного рукава типа В 2; -
10 1014029B621-0000 Соединительная труба-вентиляционная труба в сборе 1; -
10 1014029-48D Соединительная труба-вентиляционная труба в сборе 1; -
11 1014025-59D Вентиляционная труба в сборе 1; -
11 1014025C630-0000 Вентиляционный трубопровод 1; -
12 CQ1501020 Шестигранный болт 1; -
13 Q1840812 Болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
