Верхняя крышка (КПП CA10TA160M)
/ FAW CA 3250 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

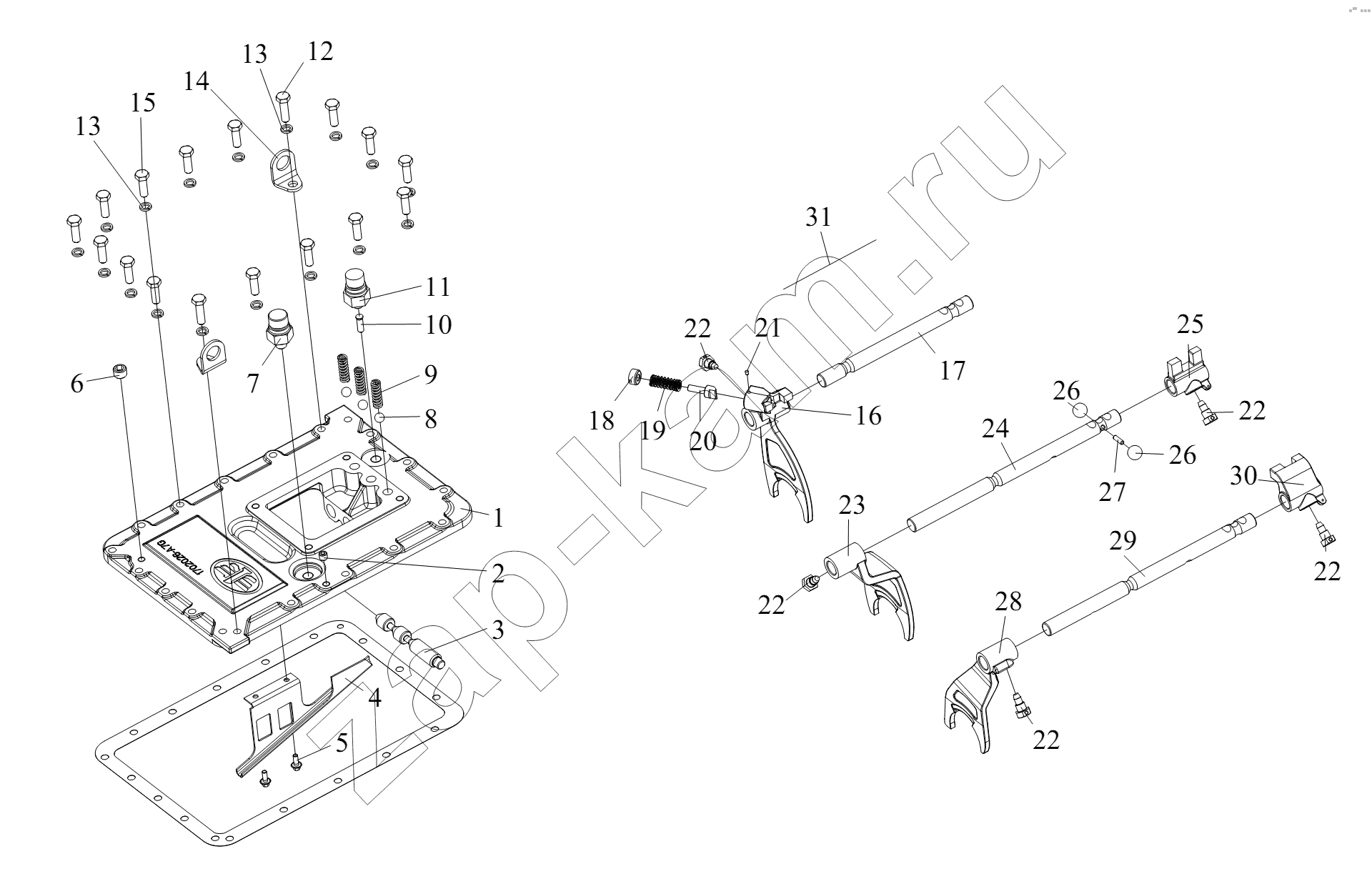

Схема/чертеж: Верхняя крышка (КПП CA10TA160M) / FAW CA 3250 серии J6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
24
25
26
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 1702026-A7G Верхняя крышка 1; -
2 Q61901 Коническая пробка 1; -
3 1702076-A7G Вал воздушного клапана 1; -
4 1702083-A7G Маслонаправляющий лоток 1; -
5 Q1840616S Болт 2; -
6 Q61903 Коническая пробка 1; -
7 3774010-367 Переключатель индикатора нейтрального положения 1; -
8 Q967165 Самоблокирующийся стальной шарик 3; -
9 1702061-A7G Самоблокирующаяся пружина 3; -
10 1702086-A7G Штифт переключателя индикатора заднего хода 1; -
11 3729100-71A Переключатель фонарей заднего хода 1; -
12 CQ1501035S Болт 2; -
13 Q40310 Пружинная шайба 17; -
14 1702096-A7G Проушина 2; -
15 CQ1501030S Шестигранный загибочный болт 15; -
16 1702046-A7G Вилка переключения первой передачи и передачи заднего хода 1; -
17 1702041-A7G Вал вилки переключения первой передачи и передачи заднего хода 1; -
18 1702049-A7G Пробка вилки переключения первой передачи и передачи заднего хода 1; -
19 1702048-A7G Пружина поршня 1; -
20 1702047-A7G Поршень первой передачи и передачи заднего хода 1; -
21 1702051-A7G Стопорный штифт 1; -
22 1702056-A7G Болт крепления 5; -
23 1702037-A7G Вилка переключения второй и третьей передач 1; -
24 1702036-A7G Вал вилки переключения второй и третьей передач 1; -
25 1702038-A7G Ползун второй и третьей передач 1; -
26 1702063-A7G Взаимоблокировочный стальной шарик 2; -
27 1702064-A7G Взаимоблокировочный палец 1; -
28 1702032-A7G Вилка переключения четвертой и пятой передач 1; -
29 1702031-A7G Вал вилки переключения четвертой и пятой передач 1; -
30 1702033-A7G Направляющий блок переключения четвертой и пятой передач 1; -
31 Q50512250 Проволочная защелка 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
