Внешний ресивер
/ FAW CA 3250 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

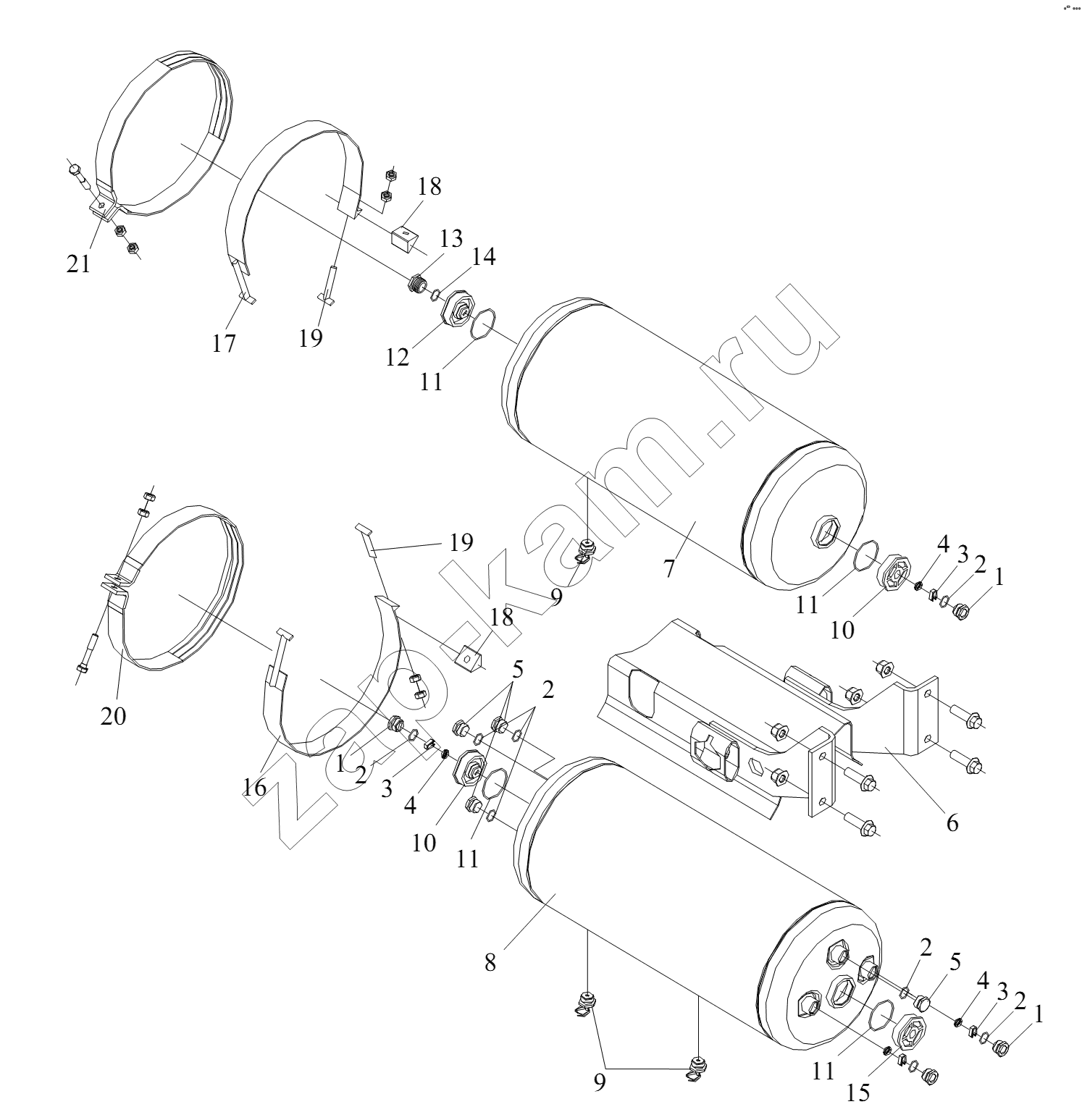

Схема/чертеж: Внешний ресивер / FAW CA 3250 серии J6
1
1
1
2
2
2
2
2
3
3
3
4
4
4
5
5
6
7
8
9
9
10
10
11
11
11
11
12
13
14
15
16
17
18
18
19
19
20
21
Поз. Артикул Название детали Кол-во Цена
CQ34010 CQ34010 Гайка 2; -
CQ1501060Q CQ1501060Q Болт 1; -
CQ34010 CQ34010 Гайка 2; -
CQ1501060Q CQ1501060Q Болт 1; -
Q1841460 Q1841460 Шестигранный фланцевый болт 4; -
CQ32614 CQ32614 Гайка 4; -
CQ34008 CQ34008 Гайка 4; -
1 3513406-50A Гайка 4; -
2 3513408-50A Уплотнительное кольцо 8; -
3 3513407-50A Фиксирующее кольцо 4; -
4 3513403-50A Фасонное уплотнительное кольцо 4; -
5 3506421-50A Заглушка 4; -
6 3513080-71B Кронштейн ресивера 1; -
7 3513020-70B Ресивер 1; -
8 3513215-54A Двухполостной ресивер в сборе 1; -
9 3513100-240 Клапан слива воды 3; -
10 3513026-73A Переходной штуцер 1; -
11 3513028-73A Уплотнительное кольцо 2; -
12 3513027-73A Переходной штуцер 1; -
13 3515014-8E Заглушка 1; -
14 CQ72316 Уплотнительное кольцо 1; -
15 3513027-795 Пробка 1; -
16 3513090-70B Крепежный ремень 1; -
17 3513090-71B Крепежный ремень 1; -
18 3513094-50A Клин - бандажная лента в сборе 2; -
19 3513092-71B Т-образный болт крепежного ремня 2; -
20 3513086-362 Рым - для фиксации газгольдера 1; -
21 3513086-01 Зажимная скоба крепления ресивера 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
