Правый задний брызговик
/ FAW CA-3252

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

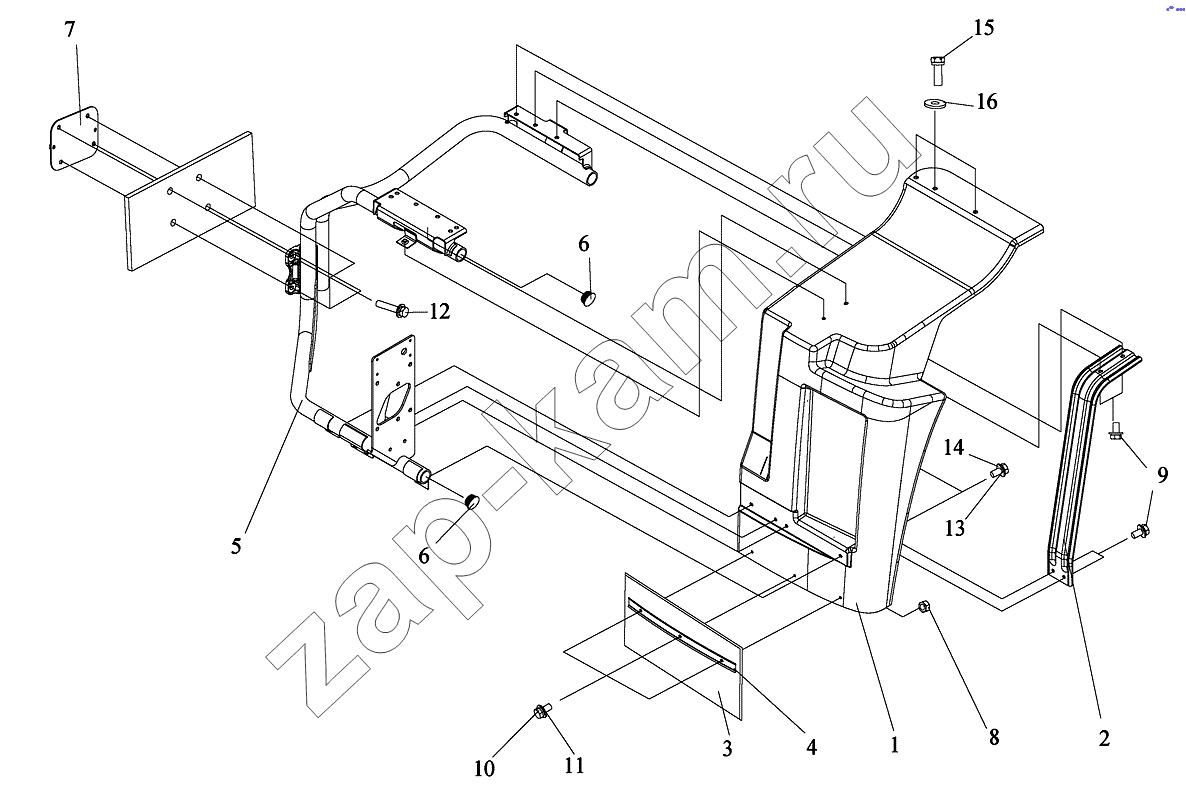

Схема/чертеж: Правый задний брызговик / FAW CA-3252
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 5103318-A109 Правый задний брызговик 1; -
2 5103371-367 Накладка брызговика 1; -
3 5103351A109 Пластина брызговика 1; -
4 5103352A109 Накладка пластины брызговика 1; -
5 5103330-483 Сварная опорная труба правого брызговика 1; -
6 5103349A109 Пробка опорной трубы брызговика 2; -
7 5103320-367 Плита для крепления держателя брызговика 1; -
8 CQ39606 Гайка 3; -
9 CQ1840820 Болт 4; -
10 GQ1500612 Болт 3; -
11 Q41206 Шайба 3; -
12 CQ1461040 Болт 4; -
13 CQ1420616 Болт 2; -
14 Q40206 Шайба 2; -
15 Q1461030 Болт 3; -
16 Q40210 Шайба 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
