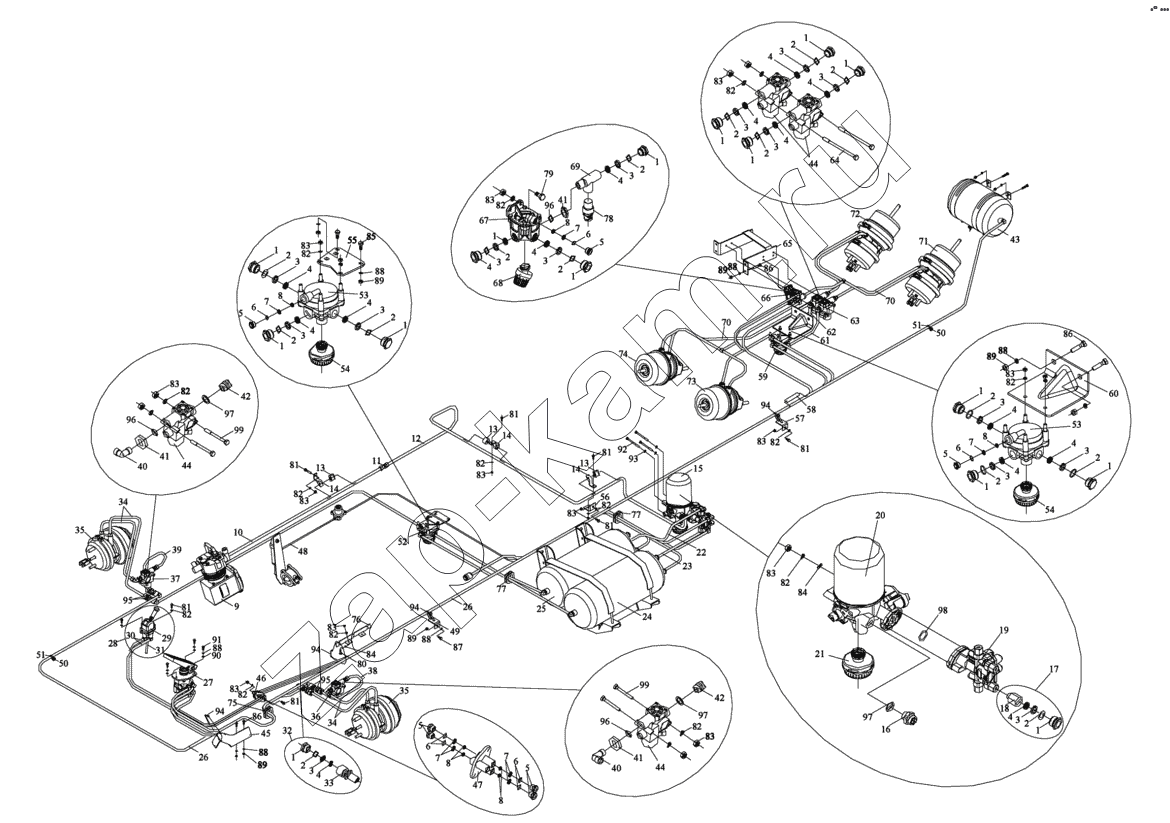

Схема тормозной системы
/ FAW CA-3252

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
40
41
41
41
42
42
43
44
44
44
45
46
47
48
49
50
50
51
51
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
77
78
79
80
81
81
81
81
81
81
81
82
82
82
82
82
82
82
82
82
82
82
82
82
82
83
83
83
83
83
83
83
83
83
83
83
83
83
84
84
85
86
86
86
87
88
88
88
88
88
88
89
89
89
89
89
90
91
92
93
94
94
94
94
95
95
96
96
96
97
97
97
98
99
99
Поз. Артикул Название детали Кол-во
1 3513406-50A Гайка 21;
2 3513408-50A Уплотнительное кольцо 21;
3 3513407-50A Фиксирующее кольцо 21;
4 3513403-50A Фасонное уплотнительное кольцо 21;
5 3506406-50A Гайка 7;
6 3506408-50A Уплотнительное кольцо 7;
7 3506407-50A Фиксирующее кольцо 7;
8 3506403-50A Фасонное уплотнительное кольцо 7;
9 3509010-435 Воздушный компрессор 1;
10 3506205-435 Передний пневмопровод воздушного компрессора в сборе ;
11 3506214-50A Штуцер 1;
12 3506210-453 Задний пневмопровод воздушного компрессора в сборе ;
13 3506208-382 Втулка пневмопровода 5;
14 3506207-435 Опора пневмопровода 5;
15 3515010-523 Элемент пневмопровода со штуцером 1;
16 3506204-50A Элемент пневмопровода со штуцером 1;
17 3515410-469 Переходный штуцер в сборе 4;
18 3515409-469 Переходный штуцер 4;
19 3515025-73A Четырехконтурный предохранительный клапан в сборе ;
20 3511010-73A Осушитель воздуха 1;
21 3515025-523 Глушитель в сборе 1;
22 3506220-487 Пневмопровод в сборе 1;
23 3506225-487 Пневмопровод в сборе 1;
24 3513090-435 Двухкамерный ресивер со штуцером в сборе 1;
25 3513080-435 Двухкамерный ресивер со штуцером в сборе 1;
26 3506100-523 Пневмопроводы 1;
27 3514105-362 Тормозной клапан 1;
28 3508105-436 Клапан с пневмопроводами 1;
29 3508020-240 Клапан 1;
30 3506200-436 Ручной тормоз 1;
31 3506470-240 Выпускной клапан 1;
32 3506415-367 Штуцер 4;
33 3506416-367 Штуцер 4;
34 3506040-367 Пневмопровод 4;
35 3530010-362 Пружинный тормозной цилиндр 2;
36 3550315B109 Электромагнитный клапан 1;
37 3550320B109 Электромагнитный клапан 1;
38 3506615B109 Пневмопровод в сборе 1;
39 3506620B109 Пневмопровод в сборе 1;
40 3550311B109 Электромагнитный клапан 2;
41 3511012-1H Уплотнение 3;
42 3512011-4E Штуцер 2;
43 3513090-368 Ресивер с клапаном в сборе 1;
44 3550310-50A Электромагнитный клапан 4;
45 3506101-367 Держатель 1;
46 3506400-385 Многоканальное соединения 1;
47 3506404-367 Многоканальное соединение 1;
48 3506815-367 Пневмопровод в сборе 1;
49 3506422-242 Кронштейн пневмопровода 3;
50 3506426-240 Кронштейн 13;
51 3506427-240 Зажим 13;
52 3518015-523 Ускорительный клапан в сборе 1;
53 3518015-50A Ускорительный клапан в сборе 2;
54 3518025-523 Глушитель в сборе 2;
55 3518012-382 Держатель ускорительного клапана 1;
56 3506209-453 Кронштейн пневмопровода 1;
57 3506421-242 Кронштейн пневмопровода 2;
58 3506263-242 Кожух 3;
59 3518010-523 Ускорительный клапан о глушителем в сборе 1;
60 3518012-369 Кронштейн 1;
61 3506510-73A Пневмопровод ускорительного клапана АВЗ 1;
62 3506520-73A Пневмопровод ускорительного клапана АВЗ 1;
63 3550335-362 Электромагнитный клапан 2;
64 3550336-367 Болт крепления электромагнитного клапана 2;
65 3550012-368 Кронштейн электромагнитный клапана 1;
66 3516020-523 Ускорительный клапан 1;
67 3516025-523 Ускорительный клапан в сборе 1;
68 3516030-523 Глушитель в сборе 1;
69 3516311-368 Штуцер 1;
70 3506300-523 Пневмопроводы 1;
71 3530015-523 Левый пружинный тормозной цилиндр в сборе 1;
72 3530020-523 Правый пружинный тормозной цилиндр в сборе 1;
73 3530025-523 Левый пружинный тормозной цилиндр в сборе 1;
74 3530030-523 Правый пружинный тормозной цилиндр в сборе 1;
75 1104261-260 Резиновое защитное кольцо 1;
76 3406046-367 Держатель трубки 1;
77 3724031K1H Резиновое уплотнительное кольцо 2;
78 3757050-435 Выключатель индикации ручного тормоза в сборе 1;
79 CQ1500830 Болт 2;
80 CQ1500835 Болт 2;
81 CQ1500840 Болт 12;
82 Q40308 Пружинная шайба 28;
83 CQ34008 Гайка 26;
84 Q40108 Шайба 4;
85 CQ1501025 Болт 2;
86 CQ1501035 Болт 8;
87 CQ1501040 Болт 3;
88 Q40310 Пружинная шайба 16;
89 CQ34010 Гайка 13;
90 Q40110 Шайба 3;
91 CQ1511025 Болт 3;
92 3515240-453 Болт 3;
93 Q40312 Пружинная шайба 3;
94 T67427946 Пластмассовый хомут ;
95 CQ35320 Гайка 4;
96 Q7342426E Резиновое уплотнительное кольцо круглого сечения 3;
97 CQ72322 Уплотнительное кольцо 3;
98 CQ7343258A Резиновое уплотнительное кольцо круглого сечения 1;
99 CQ1500880 Болт 4;
