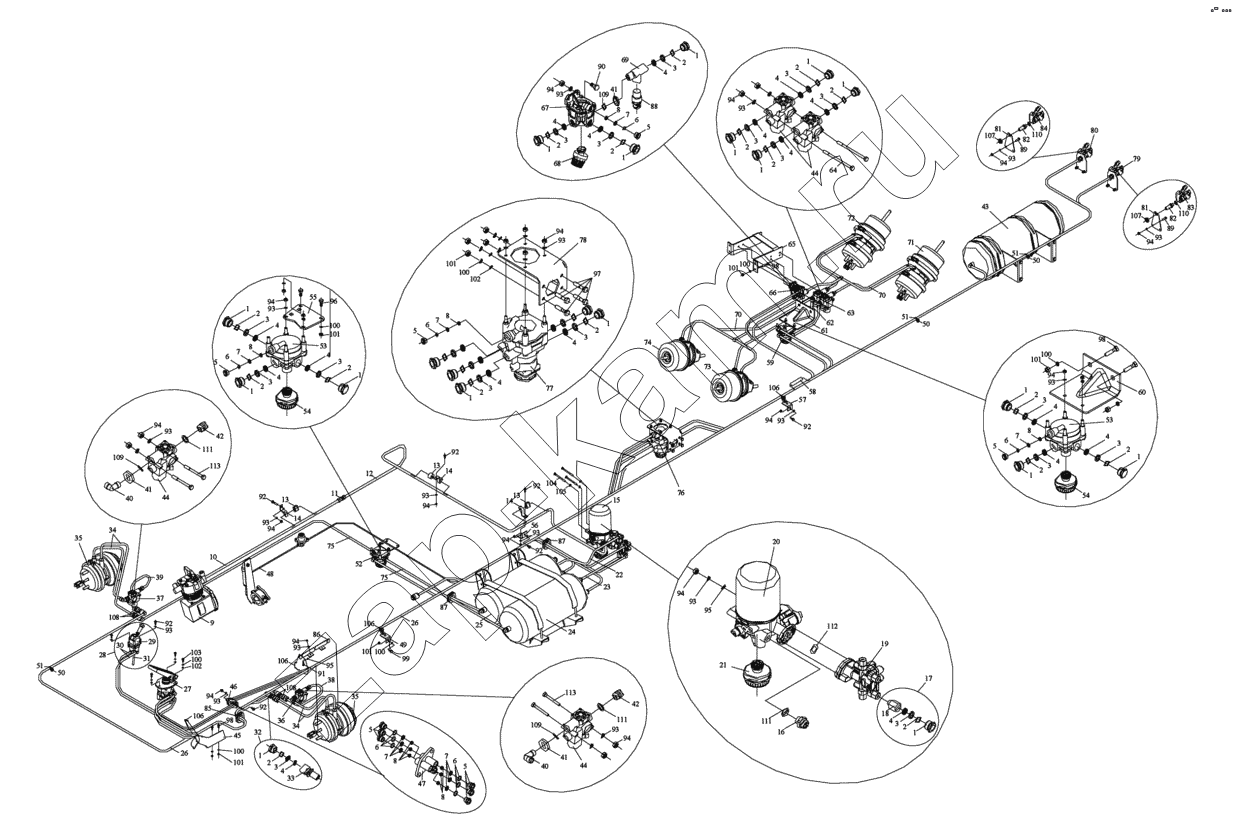

Схема тормозной системы тягача
/ FAW CA-3252

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
40
41
41
41
42
42
43
44
44
44
45
46
47
48
49
50
50
50
51
51
51
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
75
76
77
78
79
80
81
81
82
82
83
84
85
86
87
87
88
89
89
90
91
92
92
92
92
92
92
92
93
93
93
93
93
93
93
93
93
93
93
93
93
93
93
93
93
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
94
95
95
96
97
98
98
99
100
100
100
100
100
100
100
101
101
101
101
101
101
102
102
103
104
105
106
106
106
106
107
107
108
108
109
109
109
110
110
111
111
111
112
113
113
Поз. Артикул Название детали Кол-во
1 3513406-50A Гайка 26;
2 3513408-50A Уплотнительное кольцо 26;
3 3513407-50A Фиксирующее кольцо 26;
4 3513403-50A Фасонное уплотнительное кольцо 26;
5 3506406-50A Гайка 10;
6 3506408-50A Уплотнительное кольцо 10;
7 3506407-50A Фиксирующее кольцо 10;
8 3506403-50A Фасонное уплотнительное кольцо 10;
9 3509010-435 Воздушный компрессор 1;
10 3506205-435 Передний пневмопровод воздушного компрессора в сборе 1;
11 3506214-50A Штуцер 1;
12 3506210-453 Задний пневмопровод воздушного компрессора в сборе 1;
13 3506208-382 Втулка пневмопровода 5;
14 3506207-435 Опора пневмопровода 5;
15 3515010-523 Элемент пневмопровода со штуцером 1;
16 3506204-50A Элемент пневмопровода со штуцером 1;
17 3515410-469 Переходный штуцер в сборе 4;
18 3515409-469 Переходный штуцер 4;
19 3515025-73A Четырехконтурный предохранительный клапан в сборе ;
20 3511010-73A Осушитель воздуха 1;
21 3515025-523 Глушитель в сборе 1;
22 3506220-487 Пневмопровод в сборе 1;
23 3506225-487 Пневмопровод в сборе 1;
24 3513090-435 Двухкамерный ресивер со штуцером в сборе 1;
25 3513080-435 Двухкамерный ресивер со штуцером в сборе 1;
26 3506100A523 Пневмопроводы 1;
26 3506100C523 Пневмопроводы 1;
27 3514105-362 Тормозной клапан 1;
28 3508105-436 Клапан с пневмопроводами 1;
29 3508020-240 Клапан 1;
30 3506200-436 Ручной тормоз 1;
31 3506470-240 Выпускной клапан 1;
32 3506415-367 Штуцер 4;
33 3506416-367 Штуцер 4;
34 3506040-367 Пневмопровод 4;
35 3530010-362 Пружинный тормозной цилиндр 2;
36 3550315B109 Электромагнитный клапан 1;
37 3550320B109 Электромагнитный клапан 1;
38 3506615B109 Пневмопровод в сборе 1;
39 3506620B109 Пневмопровод в сборе 1;
40 3550311B109 Электромагнитный клапан 2;
41 3511012-1H Уплотнение 3;
42 3512011-4E Штуцер 2;
43 3513090-368 Ресивер с клапаном в сборе 1;
44 3550310-50A Электромагнитный клапан 4;
45 3506101-367 Держатель 1;
46 3506400-367 Многоканальное соединение 1;
47 3506404-367 Многоканальное соединение 1;
48 3506815-367 Пневмопровод в сборе 1;
49 3506422-242 Кронштейн пневмопровода 3;
50 3506426-240 Кронштейн 13;
51 3506427-240 Зажим 13;
52 3518015-523 Ускорительный клапан в сборе 1;
53 3518015-50A Ускорительный клапан в сборе 2;
54 3518025-523 Глушитель в сборе 2;
55 3518012-382 Держатель ускорительного клапана 1;
56 3506209-453 Кронштейн пневмопровода 1;
57 3506421-242 Кронштейн пневмопровода 2;
58 3506263-242 Кожух 3;
59 3518010-523 Ускорительный клапан о глушителем в сборе 1;
60 3518012-369 Кронштейн 1;
61 3506510-73A Пневмопровод ускорительного клапана АВЗ 1;
62 3506520-73A Пневмопровод ускорительного клапана АВЗ 1;
63 3550335-362 Электромагнитный клапан 2;
64 3550336-50A Болт крепления электромагнитный клапана 2;
65 3550012-368 Кронштейн электромагнитный клапана 1;
66 3516020-523 Ускорительный клапан 1;
67 3516025-523 Ускорительный клапан в сборе 1;
68 Шпилька М6х16 1;
69 3516311-368 Штуцер 1;
70 3506300-523 Пневмопроводы 1;
71 3530015-523 Левый пружинный тормозной цилиндр в сборе 1;
72 3530020-523 Правый пружинный тормозной цилиндр в сборе 1;
73 3530025-523 Левый пружинный тормозной цилиндр в сборе 1;
74 3530030-523 Правый пружинный тормозной цилиндр в сборе 1;
75 3506280-448 Пневмопровод 2;
76 3522010-367 Клапан прицепа и штуцер 1;
77 3522015-367 Клапан прицепа 1;
78 3522056-297 Опора тормозного клапана прицепа 1;
79 3521015A384 Штуцер 1;
80 3521020A384 Штуцер 1;
81 3521026-510 Опора пневматического тормозного соединителя 2;
82 3521016A384 Штуцер 2;
83 3520035A242 Разъем прицепа 1;
84 3520040A242 Пневматический разъем прицепа 1;
85 1104261-260 Резиновое защитное кольцо 1;
86 3406046-367 Держатель трубки 1;
87 3724031K1H Резиновое уплотнительное кольцо 2;
88 3757050-435 Выключатель индикации ручного тормоза в сборе 1;
89 CQ1500825 Болт 4;
90 CQ1500830 Болт 2;
91 CQ1500835 Болт 2;
92 CQ1500840 Болт 12;
93 Q40308 Пружинная шайба 36;
94 CQ34008 Гайка 34;
95 Q40108 Шайба 4;
96 CQ1501025 Болт 2;
97 CQ1501030 Болт 4;
98 CQ1501035 Болт 8;
99 CQ1501040 Болт 3;
100 Q40310 Пружинная шайба 20;
101 CQ34010 Гайка 17;
102 Q40110 Шайба 7;
103 CQ1511025 Болт 3;
104 3515240-453 Болт 3;
105 Q40312 Пружинная шайба 3;
106 T67427946 Пластмассовый хомут ;
107 CQ35318 Гайка 2;
108 CQ35320 Гайка 4;
109 Q7342426E Резиновое уплотнительное кольцо круглого сечения 3;
110 CQ72316 Уплотнительное кольцо 2;
111 CQ72322 Уплотнительное кольцо 3;
112 CQ7343258A Резиновое уплотнительное кольцо круглого сечения 1;
113 CQ1500880 Болт 4;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
