Топливный бак и топливопровод
/ FAW CA-3252

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

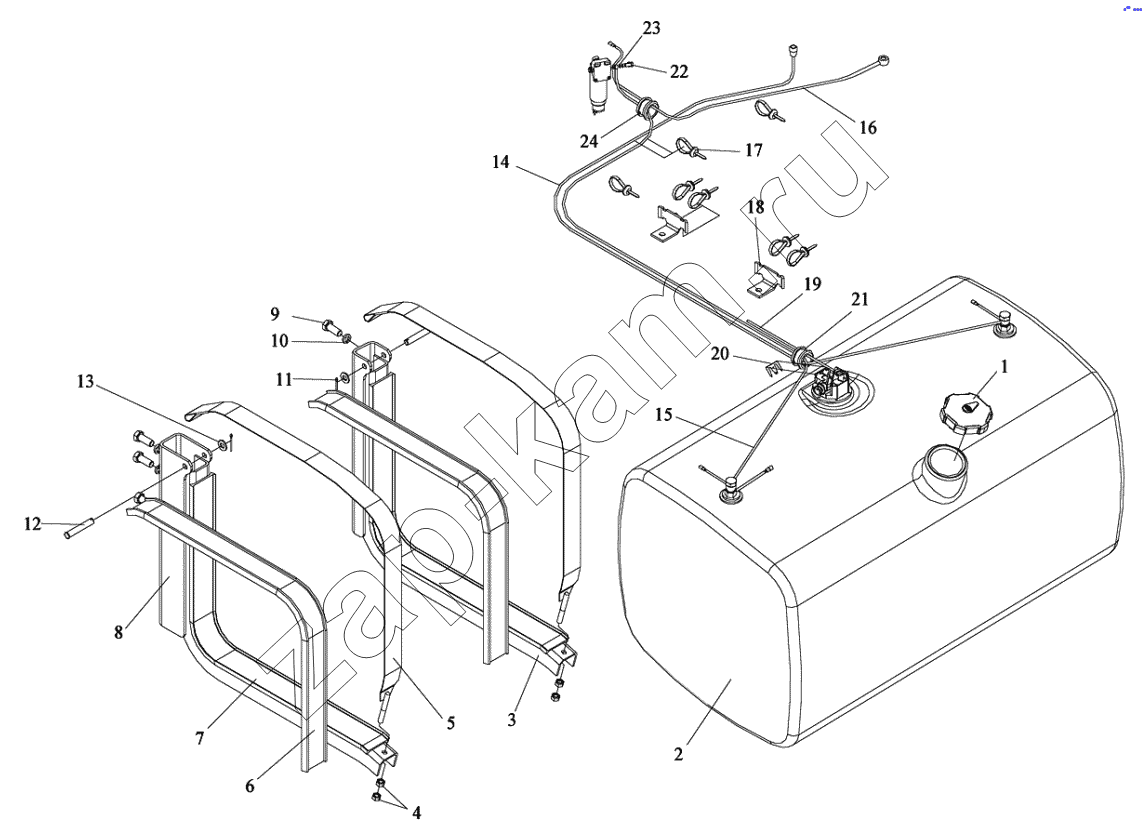

Схема/чертеж: Топливный бак и топливопровод / FAW CA-3252
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 1103010-260 Крышка топливного бака 1; -
2 1101010-447 Топливный бак с датчиком уровня топлива 1; -
3 1101105-401 Передний держатель топливного бака в сборе 1; -
4 CQ34012 Гайка 4; -
5 1101135C50A Лента топливного бака в сборе 2; -
6 1101134C50A Ленточная прокладка 2; -
7 1101117C50A Прокладка опоры топливного бака 2; -
8 1101205-435 Задний держатель топливного бака в сборе 1; -
9 CQ1501645 Болт 6; -
10 Q40316 Пружинная шайба 6; -
11 Q5004030 Штифт 2; -
12 Q5101485 Штифт 2; -
13 Q40114 Шайба 2; -
14 1104250-447 Трубка возврата 1; -
15 1104120-447 Трубка подачи топлива от топливного бака до фильтра грубой очистки 1; -
16 1104130-447 Трубка подачи топлива от фильтра грубой очистки до топливоподкачивающего насоса 1; -
17 T67417246 Пластмассовый хомут 7; -
18 1104021-242 Кронштейн 2; -
19 A04301-50A Трубка впускная и выпускная 1; -
20 1104266-365 Ограничитель 1; -
21 3724031K1H Резиновое уплотнительное кольцо 1; -
22 1104061-367 Пустотелый болт 2; -
23 CQ72318T5 Уплотнительное кольцо 4; -
24 П04261-1H Уплотнительное кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
