Компоненты щитка приборов (III)
/ FAW CA-3252 (P2K2BT1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

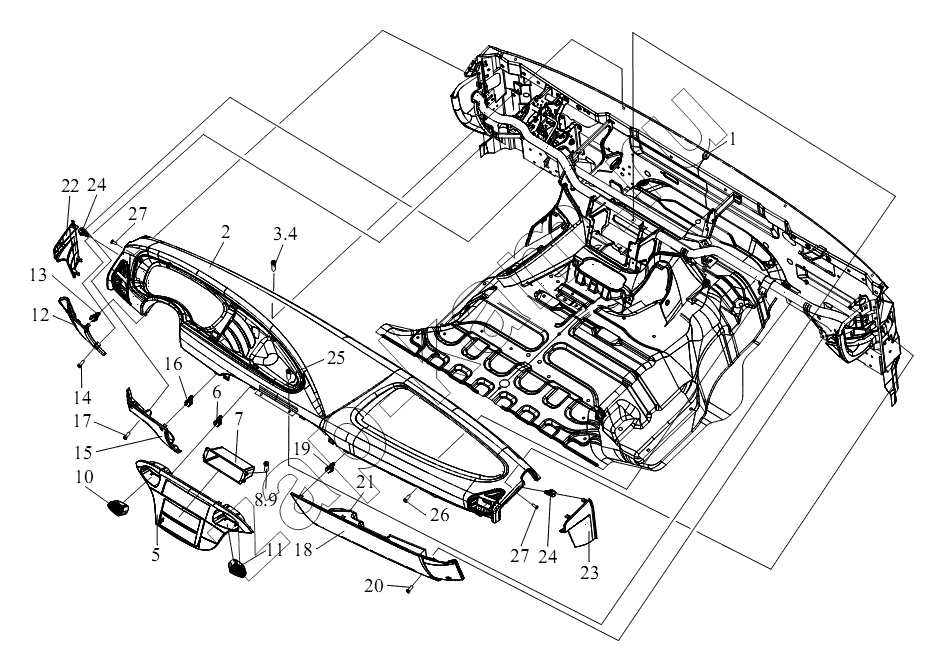

Схема/чертеж: Компоненты щитка приборов (III) / FAW CA-3252 (P2K2BT1A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
Поз. Артикул Название детали Кол-во Цена
1 5301110-A17 Внутренняя облицовка панели блока приборов в сборе 1; -
2 5310010C109 Панель блока приборов 1; -
3 Q2710516 Винт 5; -
4 Q40105 Шайба 5; -
5 S5310061-SW7 Панель управления средней части - щиток приборов 1; -
6 5310047-Q3 Металлическая заклепка 6; -
7 5310066-240 Короб 1; -
8 CQ2714295 Винт 4; -
9 Q40105 Шайба 4; -
10 5310075-240 Центральный левый дефлектор 1; -
11 5310080-240 Центральный правый дефлектор 1; -
12 5310211-240 Левый нижний защитный кожух 1; -
13 5310047-Q3 Металлическая заклепка 2; -
14 Q2360616 Винт 2; -
15 5310216AA17 Центральный нижний защитный кожух 1; -
16 5310047-Q3 Металлическая заклепка 2; -
17 Q2360616 Винт 2; -
18 5310221C109 Правый нижний защитный кожух 1; -
19 5310047-Q3 Металлическая заклепка 4; -
20 Q2360616 Винт 3; -
21 5310223C109 Воздуховод 1; -
22 5310241-240 Левый защитный кожух 1; -
23 5310242-240 Правый защитный кожух 1; -
24 5310047-Q3 Металлическая заклепка 8; -
25 Q2360612 Винт 2; -
26 Q2360612 Винт 1; -
27 Q2360612 Винт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
