Подъемник запасного колеса
/ FAW CA-3252 (P2K2BT1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

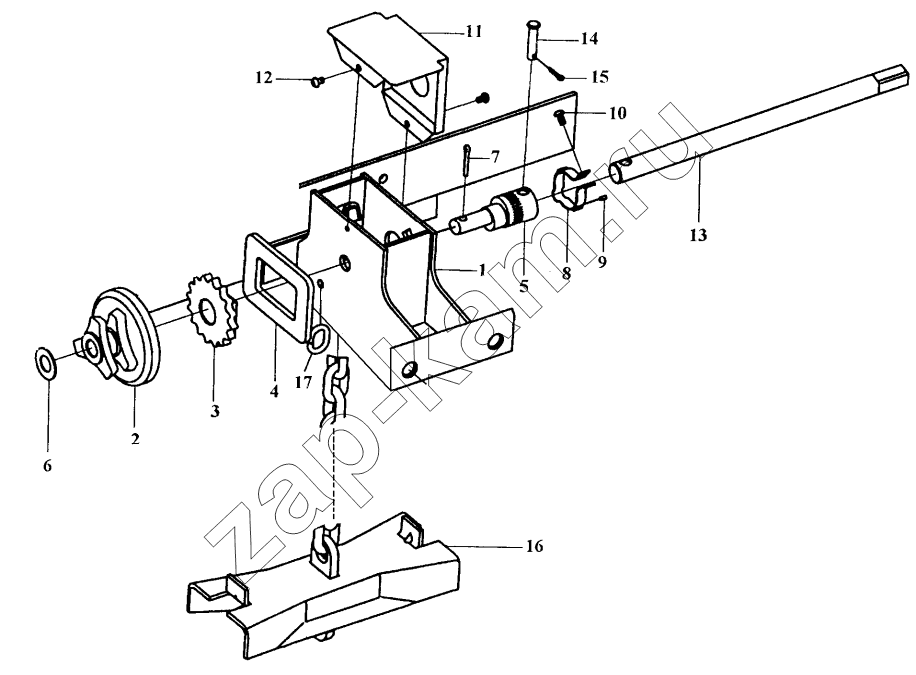

Схема/чертеж: Подъемник запасного колеса / FAW CA-3252 (P2K2BT1A)
3105010-242
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
3105010-242 3105010-242 Подъемник запасного колеса в сборе 1; -
1 3105015-242 Корпус подъемника 1; -
2 3105034-01 Шкив подъемника 1; -
3 3105036-01 Ведущая шестерня подъемника 1; -
4 3105038-01 Самозапирающаяся планка 1; -
5 3105041-01 Ось подъемника 1; -
6 3105039-01 Шайба 1; -
7 Q5004020 Штифт 1; -
8 3105042-01 Крепежная крышка 1; -
9 3105043-01 Штифт 2; -
10 Q2140510 Винт 1; -
11 3105044-01 Крышка подъемника 1; -
12 Q214058 Винт 2; -
13 3105046-01 Рукоятка подъемника 1; -
14 Q5100838 Штифт 1; -
15 Q5003012 Штифт 1; -
16 3105050-4E Кронштейн 1; -
17 3105066-01 Фиксированное кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
