Тормозная магистраль
/ FAW CA-3252 (P2K2BT1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

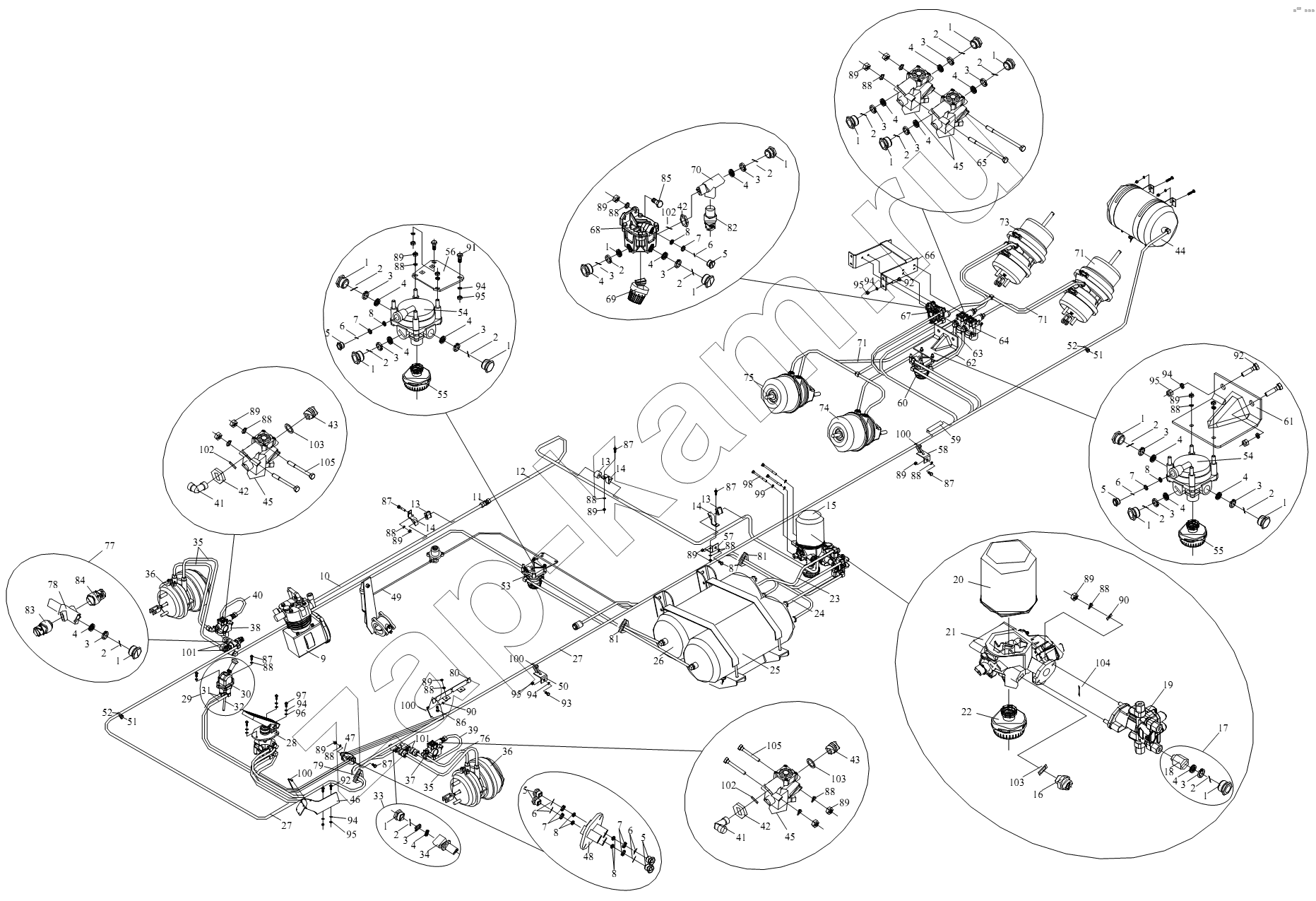

Схема/чертеж: Тормозная магистраль / FAW CA-3252 (P2K2BT1A)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
41
42
42
42
43
43
44
45
45
45
46
47
48
49
50
51
51
52
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
71
72
73
74
75
76
77
78
79
80
81
81
82
83
84
85
86
87
87
87
87
87
87
87
88
88
88
88
88
88
88
88
88
88
88
88
88
88
89
89
89
89
89
89
89
89
89
89
89
89
89
90
90
91
92
92
92
93
94
94
94
94
94
94
95
95
95
95
95
96
97
98
99
100
100
100
100
101
101
102
102
102
103
103
103
104
105
105
Поз. Артикул Название детали Кол-во Цена
1 3513406-50A Гайка 21; -
2 3513408-50A Уплотнительное кольцо 21; -
3 3513407-50A Фиксирующее кольцо 21; -
4 3513403-50A Фасонное уплотнительное кольцо 21; -
5 3506406-50A Гайка 7; -
6 3506408-50A Уплотнительное кольцо 7; -
7 3506407-50A Фиксирующее кольцо 7; -
8 3506403-50A Фасонное уплотнительное кольцо 7; -
9 3509010-435 Воздушный компрессор 1; -
10 3506205-435 Передний пневмопровод воздушного компрессора в сборе 1; -
11 3506214-50A Штуцер 1; -
12 3506210-453 Задний пневмопровод воздушного компрессора в сборе 1; -
13 3506208-382 Втулка пневмопровода 5; -
14 3506207-435 Опора пневмопровода 5; -
15 3515010-523 Элемент пневмопровода со штуцером 1; -
16 3506204-50A Элемент пневмопровода со штуцером 1; -
17 3515410-469 Переходный штуцер в сборе 4; -
18 3515409-469 Переходный штуцер 4; -
19 3515025-73A Четырехконтурный предохранительный клапан в сборе 1; -
20 3511020-50A Воздушный сушильный резервуар в сборе 1; -
21 3511015-73A Цоколь воздушной сушилки в сборе 1; -
22 3515025-523 Глушитель в сборе 1; -
23 3506220-487 Пневмопровод в сборе 1; -
24 3506225-487 Пневмопровод в сборе 1; -
25 3513090-515 Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе 1; -
26 3513080-515 Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе 1; -
27 3506100-595 Трубопровода в сборе 1; -
27 3506100-639 Трубопровода в сборе 1; -
28 3514105-362 Тормозной клапан 1; -
29 3508105-436 Клапан с пневмопроводами 1; -
30 3508020-240 Клапан 1; -
31 3506200-436 Ручной тормоз 1; -
32 3506470-240 Выпускной клапан 1; -
33 3506415-367 Штуцер 3; -
34 3506416-367 Штуцер 3; -
35 3506040-367 Пневмопровод 3; -
36 3530010-362 Пружинный тормозной цилиндр 2; -
37 3550315B109 Электромагнитный клапан 1; -
38 3550320B109 Электромагнитный клапан 1; -
39 3506615B109 Пневмопровод в сборе 1; -
40 3506620B109 Пневмопровод в сборе 1; -
41 3550311B109 Электромагнитный клапан 2; -
42 3511012-1H Уплотнение 3; -
43 3512011-4E Штуцер 2; -
44 3513090-368 Ресивер с клапаном в сборе 1; -
45 3550310-50A Электромагнитный клапан 4; -
46 3506101-367 Держатель 1; -
47 3506400-385 Многоканальное соединения 1; -
48 3506404-367 Многоканальное соединение 1; -
49 3506815-367 Пневмопровод в сборе 1; -
50 3506422-242 Кронштейн пневмопровода 3; -
51 3506426-240 Кронштейн 13; -
52 3506427-240 Зажим 13; -
53 3518015-523 Ускорительный клапан в сборе 1; -
54 3518015-50A Ускорительный клапан в сборе 2; -
55 3518025-523 Глушитель в сборе 2; -
56 3518012-382 Держатель ускорительного клапана 1; -
57 3506209-453 Кронштейн пневмопровода 1; -
58 3506421-242 Кронштейн пневмопровода 2; -
59 3506263-242 Кожух 3; -
60 3518010-523 Ускорительный клапан о глушителем в сборе 1; -
61 3518012-369 Кронштейн 1; -
62 3506510-73A Пневмопровод ускорительного клапана АВЗ 1; -
63 3506520-73A Пневмопровод ускорительного клапана АВЗ 1; -
64 3550335-362 Электромагнитный клапан 2; -
65 3550336-367 Болт крепления электромагнитного клапана 2; -
66 3550012-368 Кронштейн электромагнитный клапана 1; -
67 3516020-523 Ускорительный клапан 1; -
68 3516025-523 Ускорительный клапан в сборе 1; -
69 3516030-523 Глушитель в сборе 1; -
70 3516311-368 Штуцер 1; -
71 3506300-523 Пневмопроводы 1; -
72 3530015-523 Левый пружинный тормозной цилиндр в сборе 1; -
73 3530020-523 Правый пружинный тормозной цилиндр в сборе 1; -
74 3530025-523 Левый пружинный тормозной цилиндр в сборе 1; -
75 3530030-523 Правый пружинный тормозной цилиндр в сборе 1; -
76 3506030-242 Перевозочный воздушный шланг первого тормоза в сборе 1; -
77 3506415-612 Четырехходовое соединение в сборе 1; -
78 3506416-612 Четырехходовое соединение 1; -
79 1104261-260 Резиновое защитное кольцо 1; -
80 3406046-367 Держатель трубки 1; -
81 3724031-77A Резиновый защитный чехол 2; -
82 3757050-435 Выключатель индикации ручного тормоза в сборе 1; -
83 3720010-55A Выключатель тормозной лампы в сборе 1; -
84 3720010-417 Выключатель тормоза 1; -
85 CQ1500830 Болт 2; -
86 CQ1500835 Болт 2; -
87 CQ1500840 Болт 12; -
88 Q40308 Пружинная шайба 28; 10 ₽ - 60 ₽
89 CQ34008 Гайка 26; -
90 Q40108 Шайба 4; -
91 CQ1501025 Болт 2; -
92 CQ1501035 Болт 8; -
93 CQ1501040 Болт 3; -
94 Q40310 Пружинная шайба 16; -
95 CQ34010 Гайка 13; -
96 Q40110 Шайба 3; -
97 CQ1511025 Болт 3; -
98 3515240-453 Болт 3; -
99 Q40312 Пружинная шайба 3; -
100 T67427946 Пластмассовый хомут 1; -
101 CQ35320 Гайка 4; -
102 Q7342426E Резиновое уплотнительное кольцо круглого сечения 3; -
103 CQ72322 Уплотнительное кольцо 3; -
104 CQ7343258A Резиновое уплотнительное кольцо круглого сечения 1; -
105 CQ1500880 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
