Задний грязезащитный козырек
/ FAW CA-3252 (P2K2BT1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

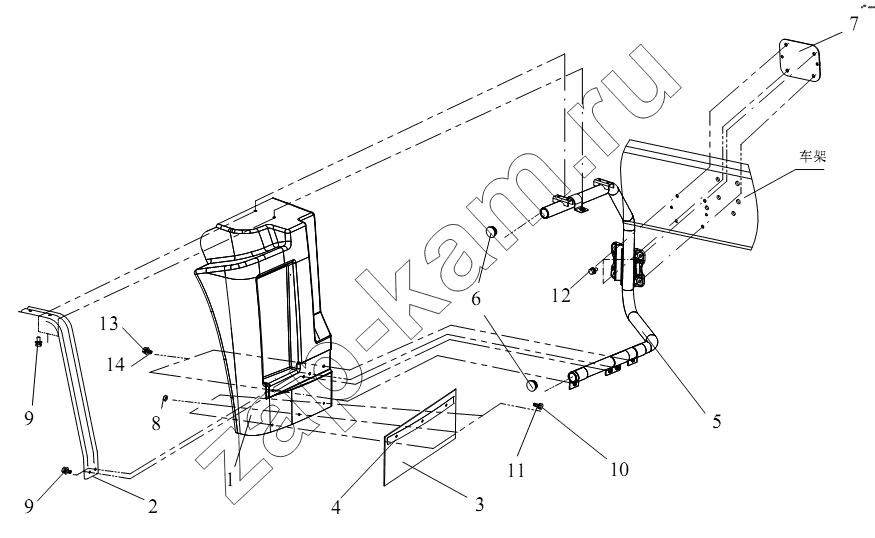

Схема/чертеж: Задний грязезащитный козырек / FAW CA-3252 (P2K2BT1A)
1
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 5103317-435 Левый задний брызговик 1; -
1 5103318-435 Правый задний брызговик 1; -
2 5103371-367 Накладка брызговика 2; -
3 5103351A109 Пластина брызговика 2; -
4 5103352A109 Накладка пластины брызговика 2; -
5 5103325-435 Напайка опорной трубы левого грязезащитного козырька в сборе 1; -
5 5103330A435 Напайка опорной трубы правого грязезащитного козырька в сборе 1; -
6 5103349A109 Пробка опорной трубы брызговика 4; -
7 5103320-367 Плита для крепления держателя брызговика 2; -
8 CQ39606 Гайка 6; -
9 CQ1840825 Комбинированный болт 8; -
10 CQ1500612 Болт 6; -
11 Q41206 Шайба 6; -
12 CQ1461050 Болт 8; -
13 CQ1420620 Комбинированный болт 4; -
14 Q40206 Шайба 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
