Крылья
/ FAW CA-3252 (P2K2T1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

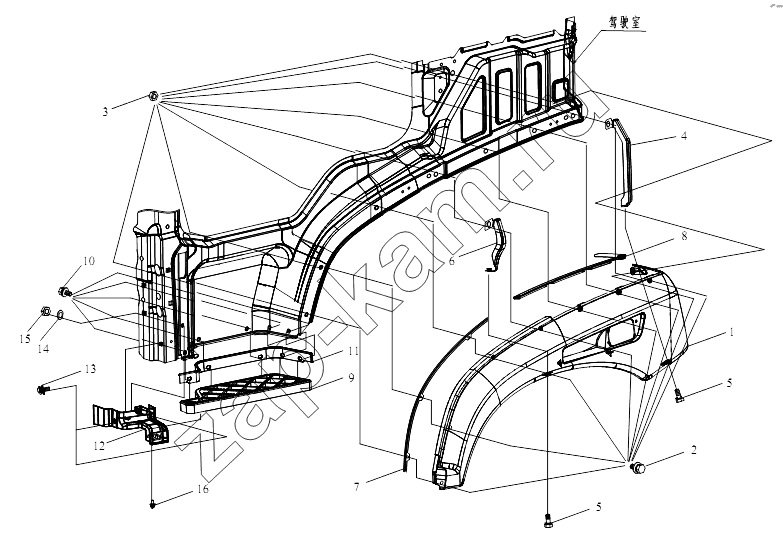

Схема/чертеж: Крылья / FAW CA-3252 (P2K2T1A)
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
5103218Е109 5103218Е109 Верхняя декоративная покрышка правой двухступенчатой подножки 1; -
5103262Е109 5103262Е109 Уплотнительная плёнка правой ножной педали второй степени 1; -
5103268А109 5103268А109 Правая ножная педаль 2 - ой ступени 1; -
5103194Е109 5103194Е109 Задняя уплотнительная плёнка правой крыльевой плиты 1; -
5103032Е109 5103032Е109 Надставка А - правое крыло 1; -
5103192Е109 5103192Е109 Передняя уплотнительная плёнка правой крыльевой плиты 1; -
5103042Е109 5103042Е109 Надставка В сборе - правое крыло 1; -
1 5103018Е109 Правое крыло 1; -
1 5103017Е109 Левое крыло 1; -
2 CQ1460825 Болт 16; -
3 CQ34008 Гайка 16; -
4 5103031Е109 Надставка А - левое крыло 1; -
5 CQ1460610 Болт 4; -
6 5103041Е109 Надставка В сборе - левое крыло 1; -
7 5103191Е109 Передняя уплотнительная плёнка левой крыльевой плиты 1; -
8 5103193Е109 Задняя уплотнительная плёнка левой крыльевой плиты 1; -
9 5103267А109 Левая ножная педаль 2 - ой ступени 1; -
10 CQ1460820 Установочное место для болта 10; -
11 5103261Е109 Уплотнительная плёнка левой ножной педали второй степени 1; -
12 5103217Е109 Верхняя декоративная покрышка левой двухступенчатой подножки 1; -
13 Q2360616 Винт 4; -
14 Q40106 Шайба 2; -
15 CQ34006 Шестигранная гайка 2; -
16 Q2360510 Винт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
