Топливный бак и топливная магистраль
/ FAW CA-3252 (P2K2T1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

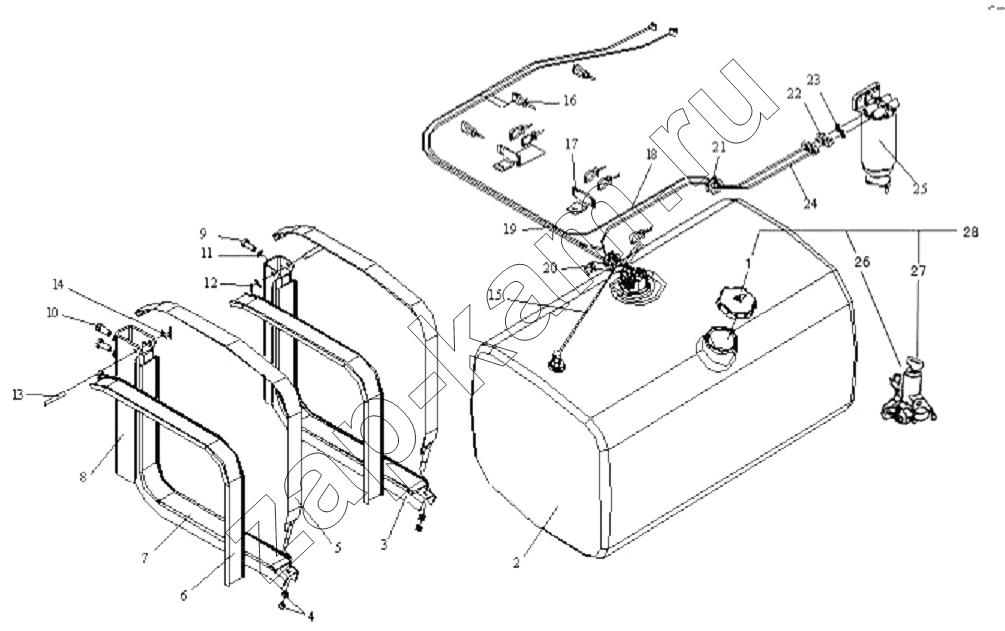

Схема/чертеж: Топливный бак и топливная магистраль / FAW CA-3252 (P2K2T1A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 1103010-260 Крышка топливного бака 1; -
2 1101010А56А Комплект топливного бака 1; -
3 1101105-401 Передний держатель топливного бака в сборе 1; -
4 CQ34012 Гайка 4; -
5 1101135С50А Зажимный ремень в сборе - топливный бак 2; -
6 1101134С50А Прокладка - зажимный ремень 2; -
7 1101117С50А Прокладка - кронштейн топливного бака 2; -
8 1101205-435 Задний держатель топливного бака в сборе 1; -
9 CQ1501640 Болт 5; -
10 CQ1501240 Болт 1; -
11 Q40316 Пружинная шайба 6; -
12 Q5004030 Штифт 2; -
13 Q5101485 Штифт 2; -
14 Q40114 Шайба 2; -
15 3406440-716/В Обратный маслопровод в сборе 1; -
16 Т67417246 Пластмассовый хомут 8; -
17 1104021-242 Кронштейн 2; -
18 1104130-492/В Комплект трубы подачи топлива - от фильтра до подкачивающего насоса 1; -
19 1104301-50А Впускной и выпускной трубопроводы 1; -
20 1104266-365 Ограничитель 1; -
21 1104261-260 Резиновое защитное кольцо 2; -
22 1104622-365 Переходное соединение-к топливному фильтру 2; -
23 CQ72318T5 Уплотнительное кольцо 2; -
24 1104120-492/А Комплект трубы подачи топлива - от дизельного бака до фильтра 1; -
25 1105010-322 Топливный фильтр грубой очистки 1; -
26 3704010-8ЕВ1 Включатель стартера 1; -
27 6105205-А42/В Замок 1; -
28 6105990Е109 Комплект ключей 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
