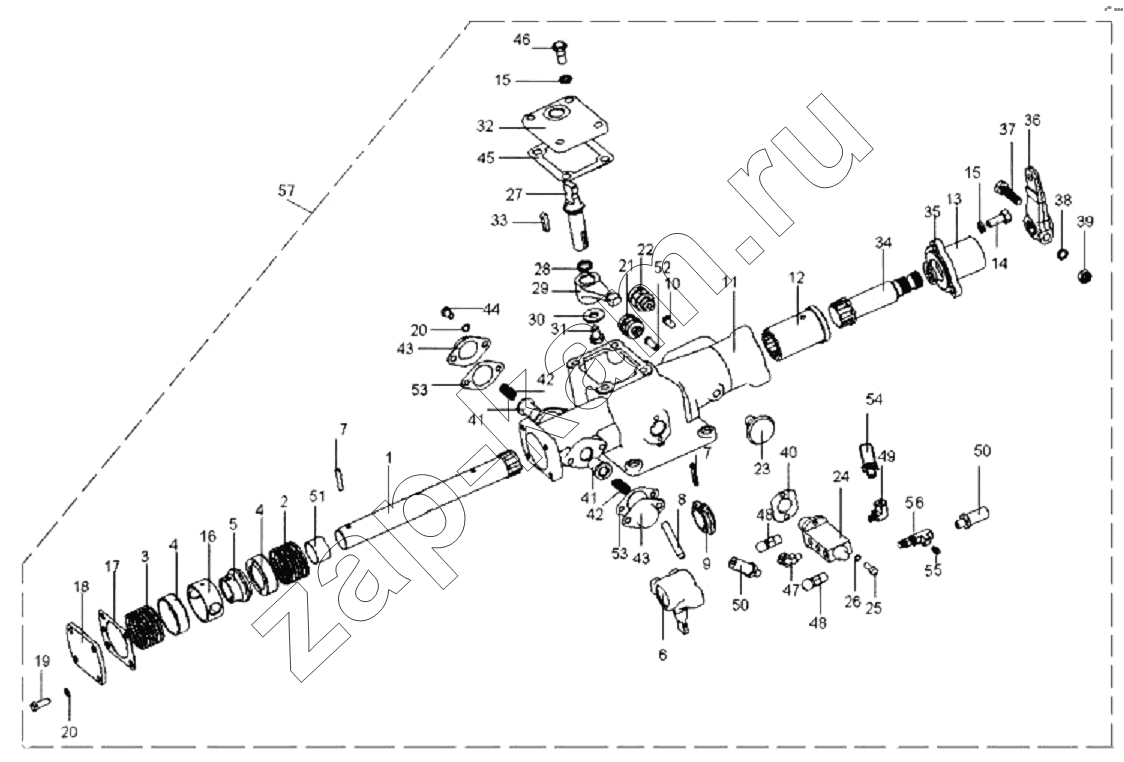

Управляющий механизм
/ FAW CA-3252 (P2K2T1A)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
48
48
49
50
50
51
52
53
53
54
55
56
57
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | F99679-3 | Вал | ; | |
| 2 | F96036-1 | Пружина | 1; | |
| 3 | F99983-1 | Пружина | 1; | |
| 4 | F99673 | Чашка пружины | 2; | |
| 5 | F99675 | Втулка разделительная | 1; | |
| 6 | F99585-1 | Вилка | 1; | |
| 7 | Х11491 | Цилиндровый палец 6x36.5 GB879 - 86 | 2; | |
| 8 | С03030 | Цилиндрический штифт 10x50 | 1; | |
| 9 | F99681 | Блок управления переключателя передачи заднего хода | 1; | |
| 10 | F99702-1 | Штифт переключателя нейтрального положения | 1; | |
| 11 | JS100-1702051-3 | Картер двойного Н-образного управляющего устройства | 1; | |
| 12 | С03031-1 | Втулка шлица | 1; | |
| 13 | С03033-2 | Крышка покрышки | 1; | |
| 14 | Q150B1025 | Болт | 5; | |
| 15 | Q40310 | Пружинная шайба | 7; | |
| 16 | F99674 | Втулка разделительная | 1; | |
| 17 | F99672 | Прокладка | 1; | |
| 18 | F99666 | Торцевая крышка | 1; | |
| 19 | GB5782-86 | Болт | 4; | |
| 20 | GB859-87 | Пружинная шайба | 4; | |
| 22 | 990.12.71.0041 | Выключатель давления | 1; | |
| 23 | 15276 | Вентиляционная пробка | 1; | |
| 24 | F99660 | Блок переключения передач | 1; | |
| 25 | GB70-85 | Винт | 2; | |
| 26 | GB93-87 | Пружинная шайба | 2; | |
| 27 | С03038-1 | Отводка для переключения передач | 1; | |
| 28 | HG4-333-66 | Резиновое уплотнительное кольцо круглого сечения | 1; | |
| 29 | С03035-1 | Соединение выбора ступени | 1; | |
| 30 | С03039-1 | Шайба | 1; | |
| 31 | Q170B1016 | Болт | 1; | |
| 32 | С03036-11 | Крышка окошка | 1; | |
| 33 | Q5510628 | Шпонка | 1; | |
| 34 | С03032-3 | Соединение переключения передач | 1; | |
| 35 | F91444 | Сальник | 1; | |
| 36 | F96035-16 | Наружный рычаг переключения передач | 1; | |
| 37 | GB5785-86 | Болт | 1; | |
| 38 | GB93-87 | Пружинная шайба | 1; | |
| 39 | GB6171-86/M101 | Маленький шестигранный болт М10x1 | 1; | |
| 40 | F91353 | Прокладка | 1; | |
| 41 | F99670 | Палец | 2; | |
| 42 | F96037-2 | Пружина | 2; | |
| 43 | F96141 | Крышка нажимной пружины | 2; | |
| 44 | GB5782-86 | Болт | 4; | |
| 45 | С03037-1 | Прокладка окошка | 1; | |
| 46 | С03040-1 | Стопорный болт | 2; | |
| 47 | 12880 | Штуцер | 1; | |
| 48 | 7935 | Вентиляционная заглушка | 2; | |
| 49 | 12845 | Штуцер | 1; | |
| 50 | 55518 | Воздушная труба | 2; | |
| 51 | F91345 | Втулка | 1; | |
| 52 | 15899 | Штифт переключателя | 1; | |
| 53 | F96140 | Прокладка | 2; | |
| 54 | 55523 | Воздушная трубка | 1; | |
| 55 | Q618B01 | Резьбовая заглушка | 1; | |
| 56 | С03052 | Штуцер | 1; | |
| 57 | А-С03001-3 | Управляющий механизм | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
