Верхняя крышка
/ FAW CA-3252 (P2K2T1A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

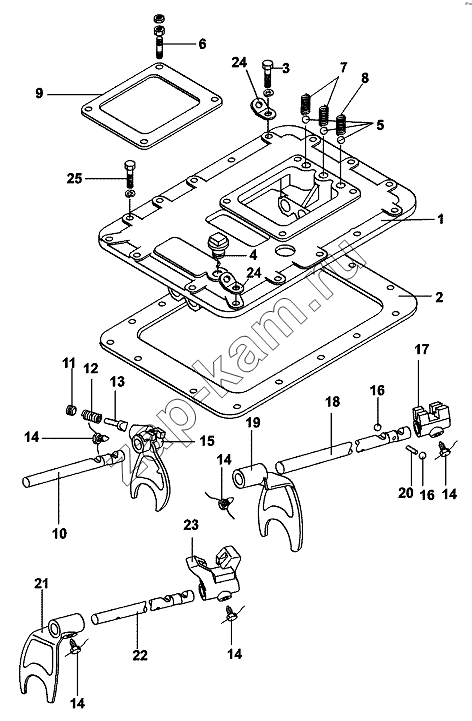

Схема/чертеж: Верхняя крышка / FAW CA-3252 (P2K2T1A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
20
21
22
23
24
24
25
Поз. Артикул Название детали Кол-во Цена
1 F99980 Верхняя крышка 1; -
2 14918 Прокладка верхней крышки 1; -
3 GB21-76 Болт 2; -
4 Q614B10 Резьбовая заглушка 1; -
5 Х-14-800 Стальной шарик 1/2 3; -
6 11066 Шпилька 4; по запросу
7 F96085 Пружина 2; 360 ₽
8 F96084 Пружина 1; -
9 1642 Прокладка 1; -
10 16132 Шток вилки пониженной передачи заднего хода 1; -
11 8968 Гайка 1; -
12 8774 Пружина замка передачи низкой скорости и заднего хода 1; -
13 F99671 Болт 1; -
14 3220 Винт 5; 1 690 ₽ -
15 F99664 Вилка пониженной передачи заднего хода 1; -
16 Х-14-1200 Стальной шарик 3/4 2; -
17 F99588 Направляющий сухарь 1/2 и 5/6 передач 1; -
18 16133 Шток вилки 1/2 и 5/6 передач 1; -
19 16135 Вилка 1/2 и 5/6 передач 1; -
20 1634 Фиксатор 1; 7 360 ₽
21 16136 Вилка 3/4 и 7/8 передач 1; -
22 18643 Шток вилки 3/4 и 7/8 передач 1; -
23 F99589 Направляющий сухарь 3/4 и 7/8 передач 1; -
24 20815 Гнутая подъёмная пластина 2; 360 ₽
25 GB21-76 Болт 14; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
