Корпусы сцепления и КПП
/ FAW CA 3310 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

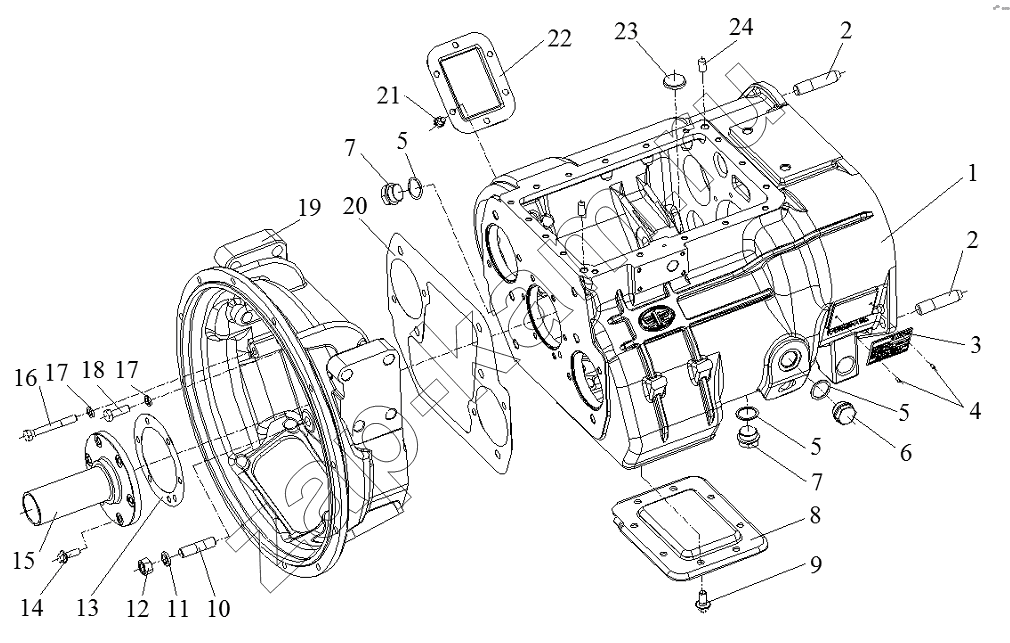

Схема/чертеж: Корпусы сцепления и КПП / FAW CA 3310 серии J6
1
2
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 1701031-A0L Корпус КПП 1; -
2 1701052-A7G Фиксатор корпуса вспомогательной КПП 2; -
3 1701046BA0L Заводская табличка КПП 1; -
4 Q2140406 Винт 2; -
5 1701033-11 Прокладка 3; -
6 1701030-A4H Маслосливная заглушка 2; -
7 1701031-11 Корпус резьбовой пробки 1; -
8 1701036-A7G Крышка люка 1; -
9 Q1841225S Болт 8; -
10 1701026-A7G Шпилька 6; -
11 Q40316 Пружинная шайба 6; -
12 CQ34116 Гайка 6; -
13 1701142-A7G Прокладка крышки заднего подшипника первичного вала 1; -
14 Q1841030S Болт 6; -
15 1701141-A7G Крышка заднего подшипника первичного вала 1; -
16 CQ1501290TS Болт с шестигранной головкой и направляющим подголовником 2; -
17 Q40312 Пружинная шайба 4; -
18 CQ1601235TS Болт 2; -
19 1601011-A1K Корпус сцепления 1; -
19 1601011D76A Картер сцепления 1; -
20 1701022-A7G Прокладка 1; -
21 Q1841020S Болт 6; -
22 1701043-A7G Крышка люка механизма бокового отбора мощности 1; -
23 1701033-A7G Магнит 3; -
24 Q5221226 Цилиндрический штифт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
