Топливный бак и топливопроводы
/ FAW CA 3310 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

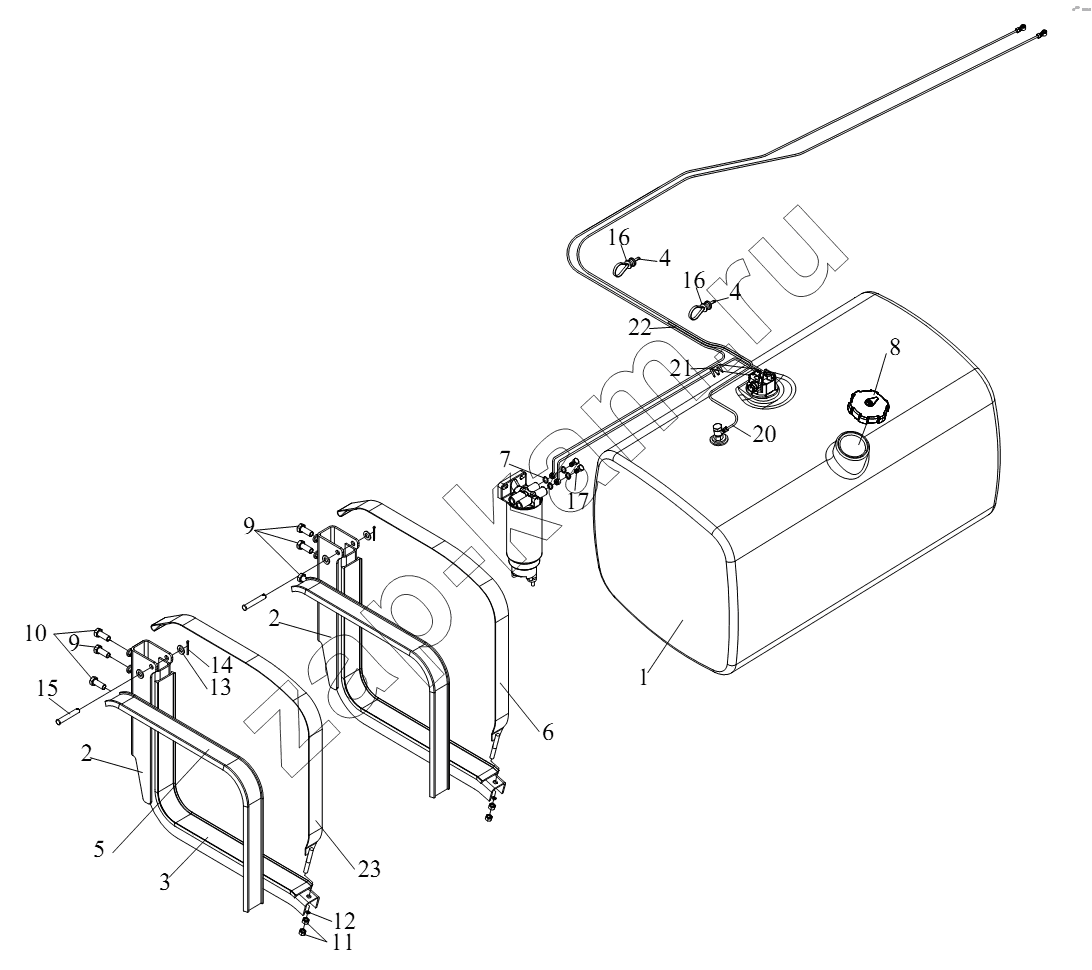

Схема/чертеж: Топливный бак и топливопроводы / FAW CA 3310 серии J6
1
2
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 1101010A60A Топливный бак 1; -
2 1101205C50A Задний кронштейн 2; -
3 1101117C50A Прокладка опоры топливного бака 2; -
4 3724115-240 Пластиковая лента 2; -
5 1101134C50A Ленточная прокладка 2; -
6 1101135C50A Лента топливного бака в сборе 1; -
7 CQ72318T5 Уплотнительное кольцо 4; -
8 1103010-59A Крышка топливного бака в сборе 1; -
9 1101133-363 Болт-для крепления кронштейна топливного бака 4; -
10 1101133-72A Болт крепления кронштейна топливного бака 2; -
11 CQ34012 Гайка 4; -
12 Q40112 Пружинная шайба 2; -
13 Q40114 Шайба 4; -
14 Q5004030 Штифт 2; -
15 Q5101485 Штифт 2; -
16 3724114-240 Держатель зажима для ленты 2; -
17 1104061-367 Пустотелый болт 2; -
18 1104120-80A Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки топлива 1; -
19 1104130-88U Впускной топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом 1; -
20 1104250-80A Возвратный маслопровод в сборе 1; -
21 1104266-365 Ограничитель 1; -
22 1104301-50A Трубка впускная и выпускная 1; -
23 1101130C50A Передняя бандажная лента в сборе-топливный бак 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
