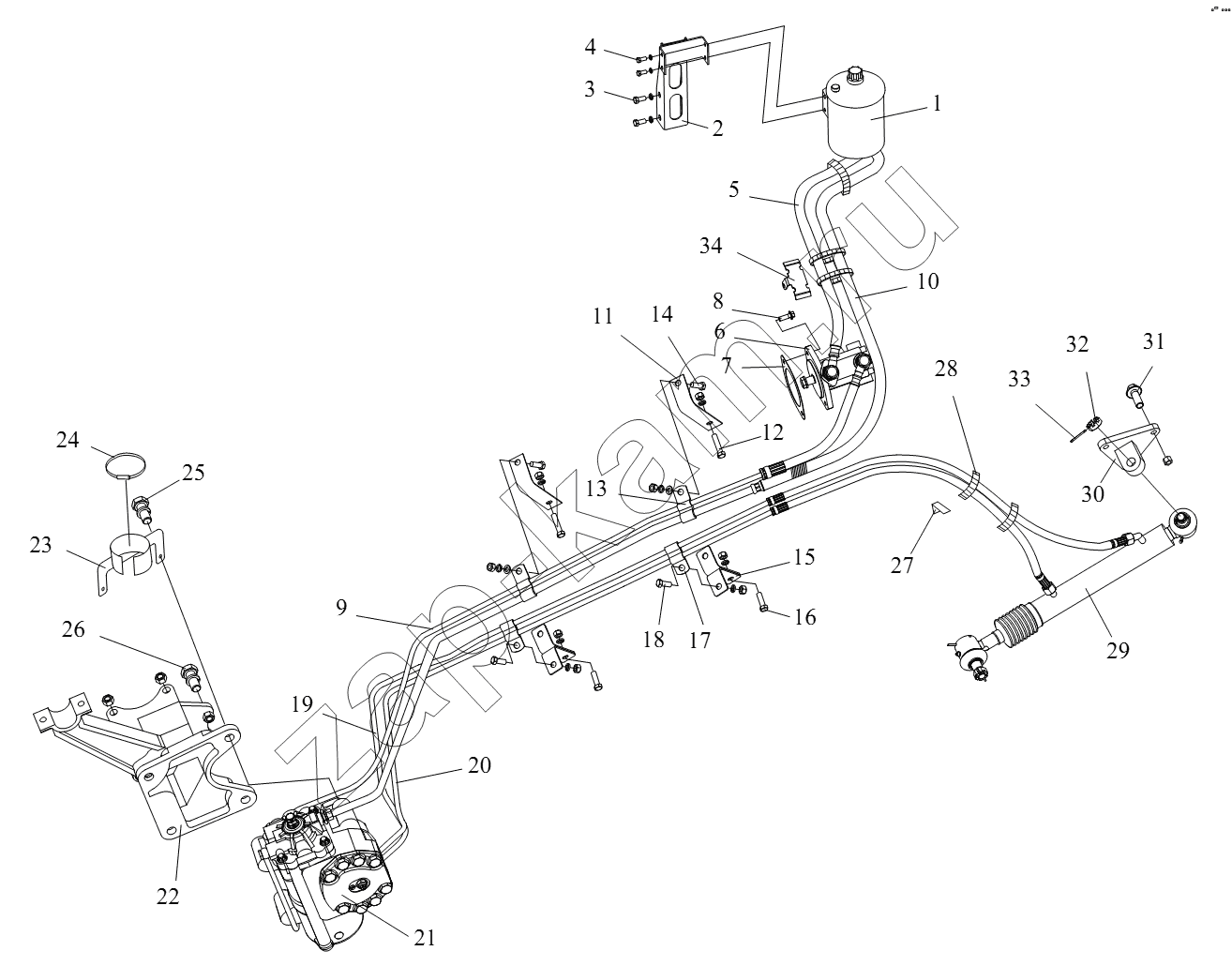

Трубопроводы рулевого механизма с гидроусилителем
/ FAW CA 3310 серии J6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 3406321A8E | 3406321A8E | Трубка высокого давления | 4; | |
| 3406021-91 | 3406021-91 | Пустотелый болт | 1; | |
| 3406024A50A | 3406024A50A | Соединение-силовой инфлектор | 1; | |
| 3406321A8E | 3406321A8E | Трубка высокого давления | 1; | |
| CQ67527 | CQ67527 | Лирка червячного гибкого рукава | 1; | |
| 3506263-271 | 3506263-271 | Втулка (гильза) с резьбой | 1; | |
| 3406321A8E | 3406321A8E | Трубка высокого давления | 2; | |
| Q40110 | Q40110 | Шайба | 2; | |
| Q40314 | Q40314 | Пружинная шайба | 2; | |
| CQ34014 | CQ34014 | Гайка | 2; | |
| CQ34010 | CQ34010 | Гайка | 2; | |
| Q40310 | Q40310 | Пружинная шайба | 2; | |
| Q40310 | Q40310 | Пружинная шайба | 2; | |
| CQ34010 | CQ34010 | Гайка | 2; | |
| CQ34014 | CQ34014 | Гайка | 2; | |
| 3406021-91 | 3406021-91 | Пустотелый болт | 2; | |
| 3406321A8E | 3406321A8E | Трубка высокого давления | 2; | |
| 3406021-91 | 3406021-91 | Пустотелый болт | 1; | |
| 3408040-716 | 3408040-716 | Фильтрующий элемент в сборе | 1; | |
| 3408045-716 | 3408045-716 | Корпус масляного бачка гидроусилителя рулевого управления | 1; | |
| CQ32714 | CQ32714 | Фланцевая замочная гайка | 4; | |
| CQ32616 | CQ32616 | Гайка | 5; | |
| Q40310 | Q40310 | Пружинная шайба | 4; | |
| Q1841655T | Q1841655T | Болт | 4; | |
| Q40308 | Q40308 | Пружинная шайба | 4; | |
| Q40314 | Q40314 | Пружинная шайба | 2; | |
| CQ67535 | CQ67535 | Червячный хомут | 1; | |
| 3406021-74A | 3406021-74A | Полый болт | 1; | |
| 3406321-74A | 3406321-74A | Комбинированная уплотнительная шайба | 2; | |
| Q40320 | Q40320 | Пружинная шайба | 4; | |
| 3403072-50A | 3403072-50A | Закрепительная втулка | 1; | |
| 3403071-50A | 3403071-50A | Кронштейн | 1; | |
| 1 | 3408010-716 | Масляный бачок | 1; | |
| 2 | 3408020-57B | Кронштейн в сборе | 1; | |
| 3 | CQ1501025 | Болт | 4; | |
| 4 | CQ1500820 | Болт | 4; | |
| 5 | 3406010-57B | Маслоуказательная трубка | 1; | |
| 6 | 3407020-82A | Масляный насос гидроусилителя руля | 1; | |
| 7 | 3407024-26D | Уплотнительная прокладка гидравлического насоса | 1; | |
| 8 | Q1841030 | Болт | 2; | |
| 9 | 3406030-80U | Трубопровод высокого давления в сборе | 1; | |
| 10 | 3406440-80U | Возвратный маслопровод в сборе | 1; | |
| 11 | 3406115-70U | Кронштейн | 2; | |
| 12 | CQ1501445 | Болт | 2; | |
| 13 | 3406027-76A | Двухтрубный хомут | 1; | |
| 14 | CQ1501020 | Шестигранный болт | 2; | |
| 15 | 3406112-80U | Кронштейн | 2; | |
| 16 | CQ1501440 | Шестигранный болт | 2; | |
| 17 | 3406027-80B | Зажим для 2 труб | 2; | |
| 18 | CQ1501025 | Болт | 2; | |
| 19 | 3406520-80U | Второй шланг высокого давления в сборе | 1; | |
| 20 | 3406510-80U | Первый шланг высокого давления в сборе | 1; | |
| 21 | 3411010-80A | Рулевой механизм с гидроусилителем в сборе | 1; | |
| 22 | 3403016-90U | Держатель рулевого механизма | 1; | |
| 23 | 3403070-50A | Кронштейн пылезащитного | 1; | |
| 24 | CQ675120 | Червячный хомут для шланга | 1; | |
| 25 | CQ1512050T | Болт | 4; | |
| 26 | Q1841645T | Шестигранный фланцевый болт | 2; | |
| 27 | 3406422-80A | Кронштейн маслопровода | 1; | |
| 28 | T67414646 | Резиновая лента | 5; | |
| 29 | 3409010-80A | Цилиндр гидроусилителя руля | 1; | |
| 30 | 3409016-80A | Кронштейн цилиндра гидроусилителя руля | 1; | |
| 31 | Q1851465T | Болт | 4; | |
| 32 | CQ38720 | Гайка | 2; | |
| 33 | Q5004040 | Шплинт | 2; | |
| 34 | 3506432-40A | Кронштейн трубного пучка передка | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
