Воздушный фильтр
/ FAW CA 3310 серии J6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

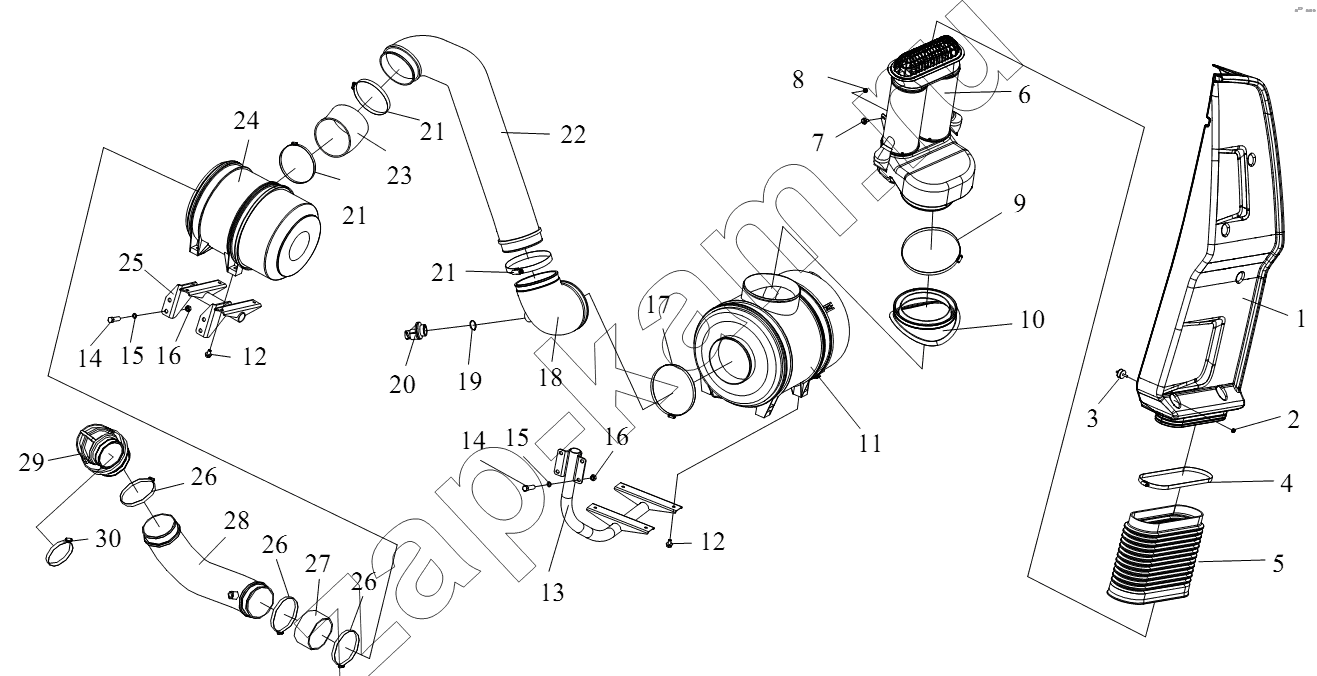

Схема/чертеж: Воздушный фильтр / FAW CA 3310 серии J6
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
16
17
18
19
20
21
21
21
22
23
24
25
26
26
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1109060-385 1109060-385 Основной элемент в сборе 1; -
1109070-50A 1109070-50A Основной фильтрующий элемент 1; -
1109264-50A 1109264-50A Упорная пластина 6; -
1109263-50A 1109263-50A Нижняя торцевая крышка 1; -
1 1109230-50A Воздуховод в сборе 1; -
2 CQ32606 Гайка 5; -
3 1109220-50A Кронштейн амортизатора 5; -
4 1109210-50A Лирка червячного рукава в сборе 1; -
5 1109261E80A Соединительный шланг 1; -
5 1109260E80A Соединительный шланг 1; -
6 1109250E80A Держатель барабанного фильтра 1; -
7 CQ1460825 Болт 3; -
8 CQ34008 Гайка 3; -
9 CQ676250B Лирка червячного рукава типа В 1; -
10 1109291E80A Уплотнительная втулка 1; -
11 1109010-80A Воздушный фильтр 1; -
12 CQ1461030 Болт 8; -
13 1109370-71B Кронштейн воздушного фильтра 1; -
14 CQ1501445 Болт 8; -
15 Q40314 Пружинная шайба 8; -
16 CQ34014 Гайка 8; -
17 CQ676200B Хомут 1; -
18 1109352A56A Воздуховпускной шланг 1; -
19 CQ67650B Хомут 1; -
20 1109090-56A Прибор предупреждения забивания воздушного фильтра 1; -
21 CQ676170B Хомут шланга 1; -
22 1109356B80A Патрубок 1; -
23 1109451-56A Патрубок на входе вторичного воздушного фильтра 1; -
24 1109510-56A Вторичный воздушный фильтр 1; -
25 1109470A71B Кронштейн вторичного воздушного фильтра 1; -
26 CQ676150B Хомут шланга 3; -
27 1109452-56A Патрубок на выходе вторичного воздушного фильтра 1; -
28 1109456-74A Патрубок 1; -
29 1109351A377 Воздуховпускной шланг двигателя 1; -
30 CQ676120B Хомут 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
